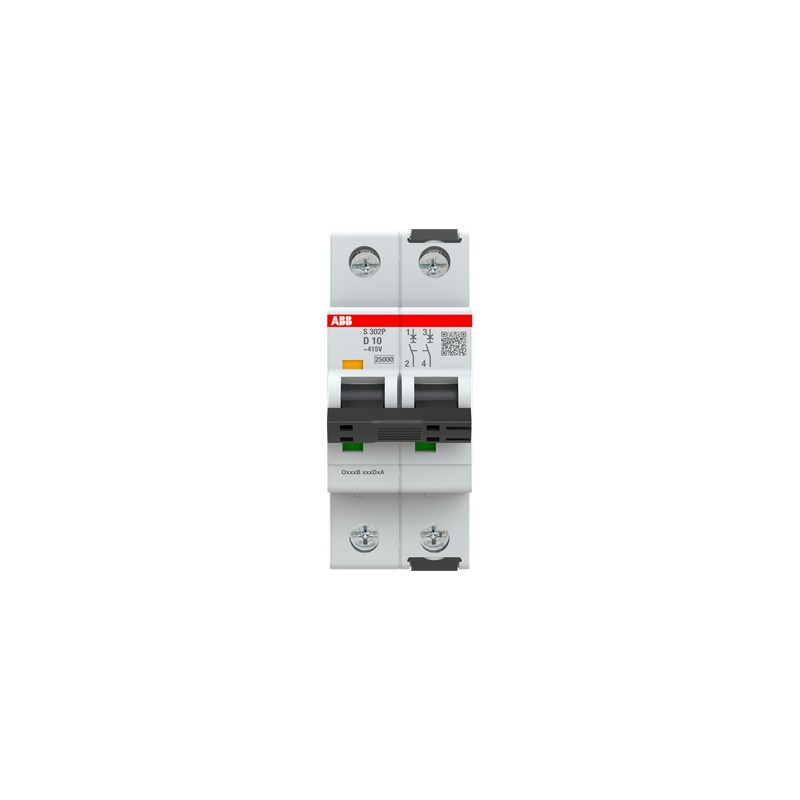

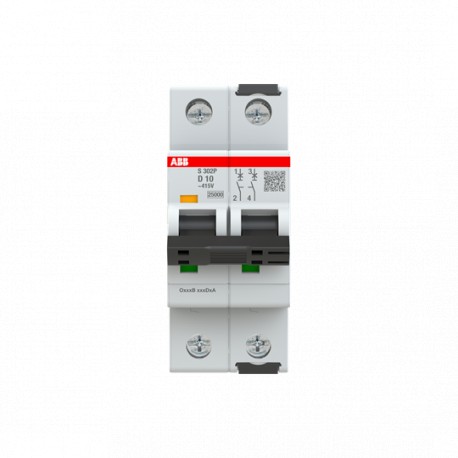

2CDS382001R0101 ABB S302P-D10 2p 10A D 25kA Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CDS382001R0101 ABB S302P-D10 2p 10A D 25kA

2CDS382001R0101

ABB

S302P-D10 2p 10A D 25kA

Sicherungsautomat - S300P - 2P - 10 A - D(AC) 25 kA

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $186.75
Stückpreis: $186.75
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
EcoSolutions Profil9AKK108469A3274
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 63.8 %
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Das Produkt benötigt im Vergleich zu ähnlichen Produkten auf dem Markt oder älteren Produkten aus derselben Linie weniger Energie für den Betrieb
Verlängerung der ProduktlebensdauerProdukthaltbarkeit
Demontageanleitung für End-of-Life-Produkte9AKK108467A9801
Umweltprodukterklärung - EPD9AKK108467A7130
Technische Daten
Isolationsprüfspannung50/60 Hz - 1 min 2 kV
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(125 V DC) 25 kA
(415 V AC) 25 kA
(440 V AC) 15 kA
(400 V) 25 kA
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(125 V DC) 12.5 kA
EinspeisungBeliebig
SchaltstellungsanzeigeRot AN / Grün AUS
Elektrische Lebensdauer20000 AC Zyklen
Mechanische Belastbarkeit20000 Zyklen
Anzahl geschützter Pole2
Anzahl Pole2P
Anzugsdrehmoment2.8 N·m
BedienteilausführungSchalthebel
Typ Schraubklemmestörungssicherer, doppelgerichteter Zylinderlift-Anschluss
BedienteilkennzeichnungI/O
SchaltgriffmaterialIsolierstoffgruppe II, schwarz, plombierbar
Empfohlener SchraubendreherNr. 2 Pozidriv
Zubehör anbaubarJa
AnschlussmöglichkeitSammelschiene 10/10 mm²
flexibel mit Aderendhülse 0.75 ... 25 mm²
flexibel 0.75 ... 25 mm²
flexibel 0.75 ... 25 mm²
starr 0.75 ... 35 mm²
mehrdrähtig 0.75 ... 35 mm²
Anlagegröße(nach DIN 43880) 1
Abisolierlänge14 mm
AnschlussartSchraubklemme
Elektrische Daten
AuslösecharakteristikD
Bemessungsbetriebsspannung(gemäß IEC 60898-1) 415 V AC
(gemäß IEC 60947-2) 415 V AC
Betriebsspannung(Maximum inkl. Toleranz) 457 V AC
(Maximum) 457 V AC
(Minimum) 12 V AC
(Minimum) 12 V DC
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 500 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
EingangsspannungsartAC/DC
Bemessungsstrom (In)10 A
Bemessungsschaltvermögen(AC) 25 kA
(400 V) 25 kA
Bemessungsfrequenz (f)50 / 60 Hz
DC
Verlustleistung2.4 W
bei Bemessungsbedingungen pro Pol 1.2 W
ÜberspannungskategorieIV
Design
GehäusematerialIsolierstoffgruppe I, RAL 7035
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA125 V DC
480Y / 277 V AC
480Y/277 V AC
Bemessungsausschaltvermögen nach UL1077(125 V DC) 10 kA
(480Y / 277 V AC) 10 kA
Anschlussmöglichkeit UL/CSASammelschiene 18-8 AWG
Leiter 18-4 AWG
Anzugsdrehmoment UL/CSA18 in·lb
Material Compliance
RoHS Erklärung9AKK107991A3220
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20240228
REACH Erklärung9AKK107492A1906
REACH Informationenthält keine Stoffe > 0,1 Massenprozent
REACH Datum20251028
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
SCIPcb4a1e43-5e8e-4523-a11d-d56938299570 Deutschland (DE)
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2B
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... +70 °C
(Lagerung) -55 ... +70 °C
SchutzartIP20
IP40
eingebaut im Verteiler mit Abdeckung IP40
Verschmutzungsgrad3
Klimafestigkeit28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Vibrationsfestigkeit nach IEC/EN 60068-2-620 Zyklen bei 0,8 In: 5g 5 ... 150 ... 5 Hz
Schockfestigkeit nach IEC/EN 60068-2-2725g 3 Schocks 18 ms
Abmessungen
Breite in Teilungseinheiten2.0
Breite (Netto-Abmessung)35 mm
Höhe (Netto-Abmessung)88 mm
Tiefe (Netto-Abmessung)69 mm
Nettogewicht0.24 kg
Gewicht pro Pol0.124 kg
Einbautiefe (t2)69 mm
Engineering
EPLAN Daten9AAF617138_EPLAN
Bestelldaten
Menge Verpackungseinheit 1Karton 5 Stück
Bruttogewicht Verpackungseinheit 11.24 kg
E-Nummer (Finnland)3216065
E-Nummer (Norwegen)1641776
E-Nummer (Schweden)2101183
Zertifikate und Deklarationen
CB Zertifikat2CDZ405000A1089
2CDZ405000A1093
CCA Zertifikat2CDZ405000A1090
2CDZ405000A1094
CCC Zertifikat2CDZ405000A1097
2CDZ405000A1098
CQC Zertifikat2CDZ405000A1097
2CDZ405000A1098
CSA Zertifikat2CDZ405000A1102
Konformitätserklärung - CE9AKK107991A3220
Konformitätserklärung - UKCA9AKK107992A8877
DNV GL Zertifikat2CDZ405000A1155
EAC Zertifikat2CDZ405000A1092
2CDZ405000A1096
NF Zertifikat2CDZ405000A1144
RINA Zertifikat2CDZ405000A1194
UL Zertifikat2CDZ405000A1101
VDE Zertifikat2CDZ405000A1191
2CDZ405000A1195
Installation / Montage
Montage- und Betriebsanleitung2CDS207104P0002
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Einbaulagebeliebig
Hauptdokumente
Datenblatt, technische Information9AKK108466A0382
Externe Klassifizierungen und Normen
ETIM 9EC000042 - Leitungsschutzschalter
ETIM 10EC000042 - Leitungsschutzschalter
UNSPSC39121603
eClassV11.0 : 27141901
IDEA Granular Category Code (IGCC)4897 >> Miniature circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)F
NormenCSA 22.2 No. 235
IEC/EN 60898-1
IEC/EN 60947-2
UL 1077
ZertifizierungsstelleCSA
IEC
EN
UL
NormungsstelleEN
IEC
UL
CSA
