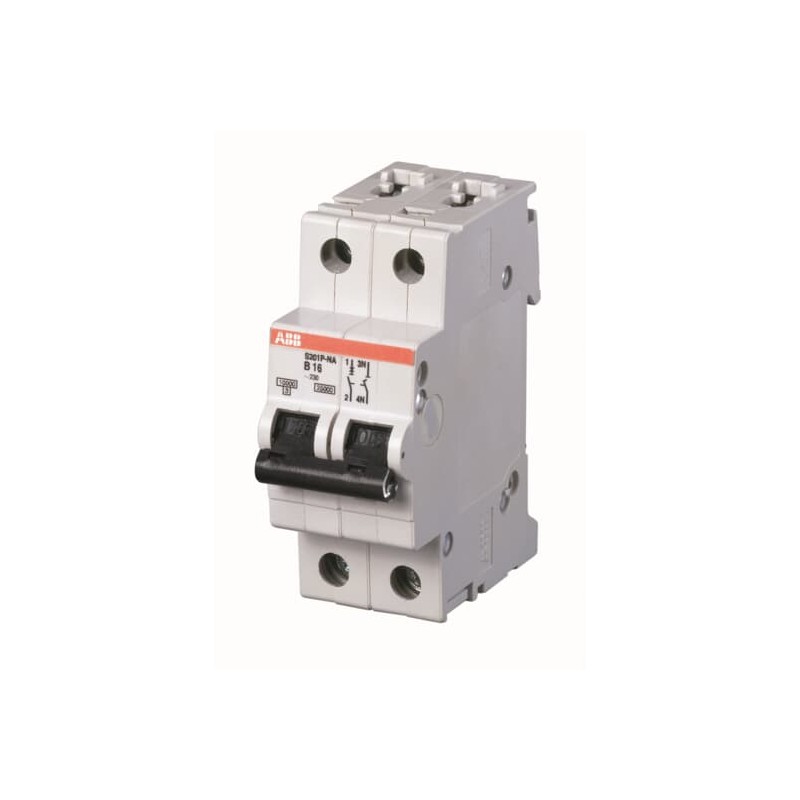

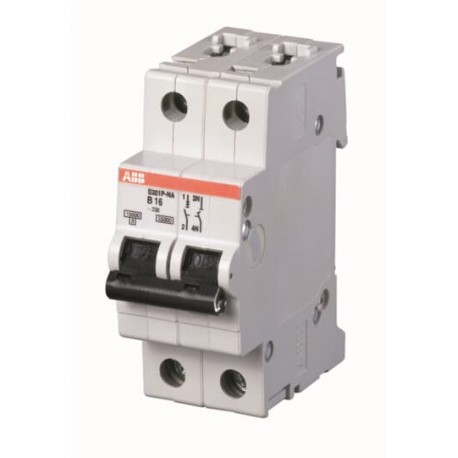

2CDS281103R0164 ABB Leitungsschutzschalter S201P-C16NA 1+NP C 16 A
2CDS281103R0164
ABB
Leitungsschutzschalter S201P-C16NA - 1+NP - C - 16 A
Sicherungsautomat - S200P - 1P+N - 16 A - C(AC) 25 kA
Industriell
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Isolationsprüfspannung | 50/60 Hz - 1 min 2 kV |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (230 V AC) 25 kA |
| (400 V AC) 25 kA | |
| (230 V) 25 kA | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (230 V AC) 12.5 kA |
| Einspeisung | Beliebig |
| Schaltstellungsanzeige | Rot AN / Grün AUS |
| Energiebegrenzungsklasse | 3 |
| Elektrische Lebensdauer | 20000 AC Zyklen |
| Mechanische Belastbarkeit | 20000 Zyklen |
| Anzahl geschützter Pole | 1 |
| Anzahl Pole | 1P+N |
| Position des N-Leiters | Rechts |
| Anzugsdrehmoment | 2.8 N·m |
| Typ Schraubklemme | störungssicherer, doppelgerichteter Zylinderlift-Anschluss |
| Bedienteilkennzeichnung | I/O |
| Schaltgriffmaterial | Isolierstoffgruppe II, schwarz, plombierbar |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Zubehör anbaubar | Ja |
| Anschlussmöglichkeit | Sammelschiene 10/10 mm² |
| flexibel mit Aderendhülse 0.75 ... 16 mm² | |
| flexibel 0.75 ... 16 mm² | |
| starr 0.75 ... 25 mm² | |
| mehrdrähtig 0.75 ... 25 mm² | |
| Anlagegröße | (nach DIN 43880) 1 |
| Anschlussart | Schraubklemme |
| Elektrische Daten | |
| Auslösecharakteristik | C |
| Bemessungsbetriebsspannung | (gemäß IEC 60898-1) 230 V AC |
| (gemäß IEC 60898-1) 230 V | |
| (gemäß IEC 60947-2) 230 V AC | |
| Betriebsspannung | (Maximum inkl. Toleranz) 253 V AC |
| (Minimum) 12 V AC | |
| (Minimum) 12 V DC | |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 440 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| auf 2000 m 5 kV | |
| auf Meereshöhe 6.2 kV | |
| Eingangsspannungsart | AC/DC |
| Bemessungsstrom (In) | 16 A |
| Bemessungsschaltvermögen | (AC) 25 kA |
| (230 / 400 V AC) 10 kA | |
| (230 V AC) 25 kA | |
| (230 V) 25 kA | |
| Bedingter Bemessungskurzschlussstrom (Inc) | (230 V) 25 kA |
| (400 V) 25 kA | |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Verlustleistung | 5 W |
| bei Bemessungsbedingungen pro Pol 2.5 W | |
| Überspannungskategorie | III |
| Design | |
| Gehäusematerial | Isolierstoffgruppe II, RAL 7035 |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 480Y/277 V AC |
| Bemessungsausschaltvermögen nach UL1077 | (277 V AC) 10 kA |
| (480Y / 277 V AC) 10 kA | |
| Anschlussmöglichkeit UL/CSA | Sammelschiene 18-8 AWG |
| Leiter 18-4 AWG | |
| Anzugsdrehmoment UL/CSA | 25 in·lb |
| Material Compliance | |
| RoHS Erklärung | 2CDK403003D0403 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| REACH Erklärung | 9AKK107492A1906 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240821 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| SCIP | b0ff61fd-fab1-4a8b-9575-6a2e28f174ec Deutschland (DE) |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +55 °C |
| (Lagerung) -40 ... +70 °C | |
| Referenztemperatur für die Auslösecharakteristik | 30 °C |
| Schutzart | IP20 |
| IP40 | |
| eingebaut im Verteiler mit Abdeckung IP40 | |
| Verschmutzungsgrad | 3 |
| Klimafestigkeit | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 20 Zyklen bei 0,8 In: 5g 5 ... 150 ... 5 Hz |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 25g 2 Schocks 13 ms |
| Umweltinformationen | 9AKK107680A6947 |
| Abmessungen | |
| Breite in Teilungseinheiten | 2.0 |
| Breite (Netto-Abmessung) | 35 mm |
| Höhe (Netto-Abmessung) | 88 mm |
| Tiefe (Netto-Abmessung) | 69 mm |
| Nettogewicht | 0.28 kg |
| Gewicht pro Pol | 0.14 kg |
| Einbautiefe (t2) | 69 mm |
| Engineering | |
| EPLAN Daten | 9AAC211157_EPLAN |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 5 Stück |
| Bruttogewicht Verpackungseinheit 1 | 1.45 kg |
| Nachfolgeprodukt | 2CDS381103R0164 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2CDK403003D0403 |
| Konformitätserklärung - UKCA | 9AKK108467A5199 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CDS207104P0002 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Einbaulage | beliebig |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK106930A8017 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000042 - Leitungsschutzschalter |
| ETIM 10 | EC000042 - Leitungsschutzschalter |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| IDEA Granular Category Code (IGCC) | 4897 >> Miniature circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | CSA 22.2 No. 235 |
| IEC/EN 60898-1 | |
| IEC/EN 60947-2 | |
| UL 1077 | |
| Zertifizierungsstelle | CSA |
| IEC | |
| EN | |
| UL | |
