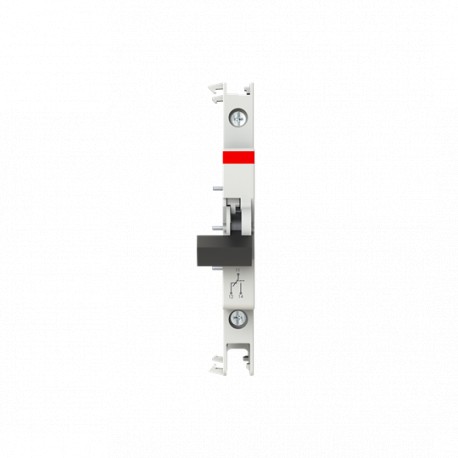

2CDS200933R0002 ABB Mit Zusatz + Adapter SCC-IH6R
2CDS200933R0002
ABB
Mit Zusatz + Adapter SCC-IH6R
SCC-IH6R HS Kopplungsmodul/Hilfskontakt 1 Wechsler CO, 0,5 Teilungseinheiten für Anbau an FI/LS DS301C, DS203NC, LS SN201, S200C-2025
Reiheneinbau-/Aufbaugeräte > Zusatzeinrichtung für Reiheneinbaugeräte
Industriell
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Nein |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 82.3 % |
| ABB Konzernziel für die Deponierung von Abfällen | Es werden keine ungefährlichen Abfälle auf einer Deponie verbracht |
| Verlängerung der Produktlebensdauer | Produkthaltbarkeit |
| Angebote zu Rücknahmediensten für Altprodukte | Rücknahme zum Recycling |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A8394 |
| Umweltprodukterklärung - EPD | 9AKK108469A0166 |
| Technische Daten | |
| Geeignet für | DS203NC |
| SN201 | |
| S200C | |
| S200TC | |
| VYC30 | |
| Geeignet für Produktklasse | 4:Residual Current Circuit Breakers with Overcurrent Protection RCBO |
| MCB Compact ABB VY DS | |
| Sicherungsautomaten | |
| Isolationsprüfspannung | 50/60 Hz - 1 min 2.5 kV |
| Elektrische Lebensdauer | 6050 Zyklen |
| Mechanische Belastbarkeit | 6050 Zyklen |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzugsdrehmoment | 2.8 N·m |
| Zubehörtyp | Auxiliary Contact |
| Zubehör anbaubar | Ja |
| Anschlussmöglichkeit | flexibel 0.75 ... 25 mm² |
| Anschlussart | Schraubklemme |
| Bemessungsbetriebsstrom AC-14 (Ie) | (230 V) 6 A |
| (400 V) 3 A | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 4 A |
| (60 V) 1.5 A | |
| Elektrische Daten | |
| Betriebsspannung | (Minimum) 12 V AC |
| (Minimum) 12 V DC | |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 415 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Anzahl Hilfskontakte Wechsler | 1 |
| Überspannungskategorie | III |
| Material Compliance | |
| RoHS Erklärung | 9AKK108468A8034 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20241202 |
| REACH Erklärung | 9AKK107492A1906 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240821 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +55 °C |
| (Lagerung) -40 ... +70 °C | |
| Schutzart | IP20 |
| eingebaut im Verteiler mit Abdeckung IP40 | |
| Verschmutzungsgrad | 3 |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 20 Zyklen bei 0,8 In: 5g bei 24V AC/DC, 5mA 5 ... 150 ... 5 Hz |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 25g 3 Schocks 13 ms |
| Abmessungen | |
| Breite in Teilungseinheiten | 0.5 |
| Breite (Netto-Abmessung) | 14 mm |
| Höhe (Netto-Abmessung) | 72.5 mm |
| Tiefe (Netto-Abmessung) | 85 mm |
| Nettogewicht | 0.032 kg |
| Maßzeichnung | 9AKK108470A3185 |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.051 kg |
| E-Nummer (Finnland) | 3217619 |
| E-Nummer (Schweden) | 2101670 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK108468A8034 |
| Konformitätserklärung - UKCA | 9AKK108468A8035 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CDS200928P0001 |
| Einbaulage | rechts |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK108470A5164 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC001286 - Zusatzeinrichtung für Reiheneinbaugeräte |
| ETIM 10 | EC001286 - Zusatzeinrichtung für Reiheneinbaugeräte |
| UNSPSC | 39121614 |
| eClass | V11.0 : 27143502 |
| Normen | IEC 60947-5-1 |
| Merkmal | Wert |
|---|---|
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Anzahl der Fehlersignalschalter (EF007613) | 0 |
| Mit Autotest für Fehlerstromfunktion (EF008727) | Nein |
