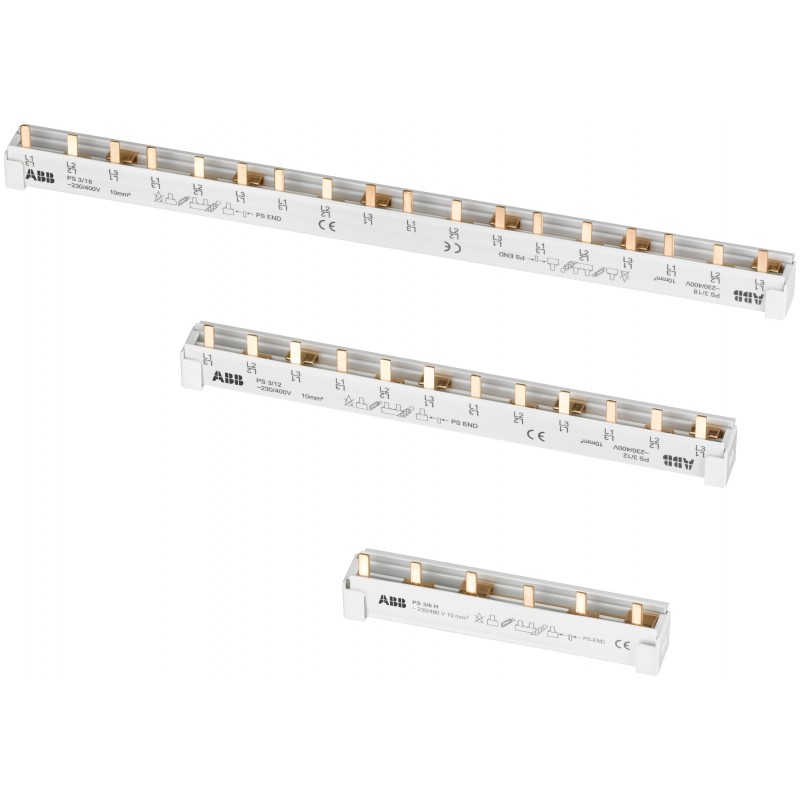

2CDL240213R1012 ABB PS4/12NA Balkenblock
2CDL240213R1012
ABB
PS4/12NA Balkenblock
Phasenschiene 3-phasig+N, 12 Pins, 12TE, 10mm², kürzbar, für DS201, inkl.Endk Phasenfolge L1-N-L2-N-L3-N-L1-… Ausbrechbare Pins
Niederspannungsschaltgeräte > Phasenschiene
Industriell
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Unterfunktion | Querverdrahtung für Neutralleiter |
| Geeignet für | S200 |
| F200 | |
| DDA200 | |
| Geeignet für Produktklasse | Sicherungsautomaten |
| Neigung | 17.5 |
| Anzahl Pole | 12P |
| Anzahl Phasen | 4-phasig |
| Anzahl montierbare Geräte | 3 |
| Anzahl Klemmen (Nterm) | 12 |
| Zubehörtyp | Phasenschiene |
| Anschlussart Geräte | Pin |
| Optionen | NA |
| Bemessungsquerschnitt | 10 mm² |
| Elektrische Daten | |
| Bemessungsbetriebsspannung | 230 / 400 V AC |
| (Maximum) 690 V | |
| Bemessungskurzzeitstromfestigkeit (Icw) | 25 kA |
| Bemessungsdauerstrom (Iu) | 63 A |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| DC | |
| Überspannungskategorie | III |
| Design | |
| RAL Nummer | RAL 7035 - lichtgrau |
| Farbe | lichtgrau |
| Material Compliance | |
| RoHS Erklärung | 9AKK108468A1264 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20230517 |
| REACH Erklärung | 9AKK107492A1906 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20251028 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| SCIP | af3c6049-b65e-44ae-90c0-ab4281e14730 Deutschland (DE) |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Verschmutzungsgrad | 2 |
| Umweltinformationen | DIN EN 60068 |
| Abmessungen | |
| Breite in Teilungseinheiten | 12.0 |
| Breite (Netto-Abmessung) | 19.3 mm |
| Höhe (Netto-Abmessung) | 30.5 mm |
| Tiefe (Netto-Abmessung) | 212 mm |
| Nettogewicht | 0.105 kg |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 30 Stück |
| Bruttogewicht Verpackungseinheit 1 | 3.31 kg |
| E-Nummer (Finnland) | 3210196 |
| E-Nummer (Norwegen) | 1665945 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK108469A0841 |
| Konformitätserklärung - UKCA | 9AKK108469A0914 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CSC400002D0208 |
| Einbaulage | beliebig |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A1033 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000215 - Phasenschiene |
| ETIM 10 | EC000215 - Phasenschiene |
| UNSPSC | 39121117 |
| eClass | V11.0 : 27371306 |
| IDEA Granular Category Code (IGCC) | 4378 >> Phase busbar |
| Kennbuchstabe (elektrische Betriebsmittel) | W |
| Normen | IEC/EN 60947-1 |
| Merkmal | Wert |
|---|---|
| Anzahl der Phasen (EF000351) | 4 |
| Polzahl (EF001391) | 12 |
| Geeignet für Anzahl Geräte (EF007241) | 3 |
| Teilungsmaß (EF007504) | 17.5 mm |
| Querschnitt (EF000649) | 10 mm² |
| Länge (EF001438) | 212 mm |
| Breite in Teilungseinheiten (EF002950) | 12.0 |
| Bemessungsdauerstrom Iu (EF001389) | 63 A |
| Ausführung des elektrischen Anschlusses (EF003961) | Stift |
| Isoliert (EF000019) | Ja |
| Max. Bemessungsbetriebsspannung Ue (EF007357) | 690 V |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 25 kA |
| Geeignet für Geräte mit N-Leiter (EF007218) | Ja |
| Geeignet für Geräte mit Hilfsschalter (EF007217) | Nein |
| Farbe (EF000007) | grau |
