ABBIndustriell2CDL230508R5718 ABB PS Stangenblock 3/57/18 CB

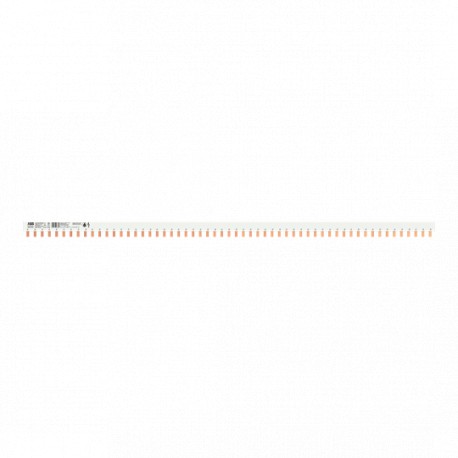

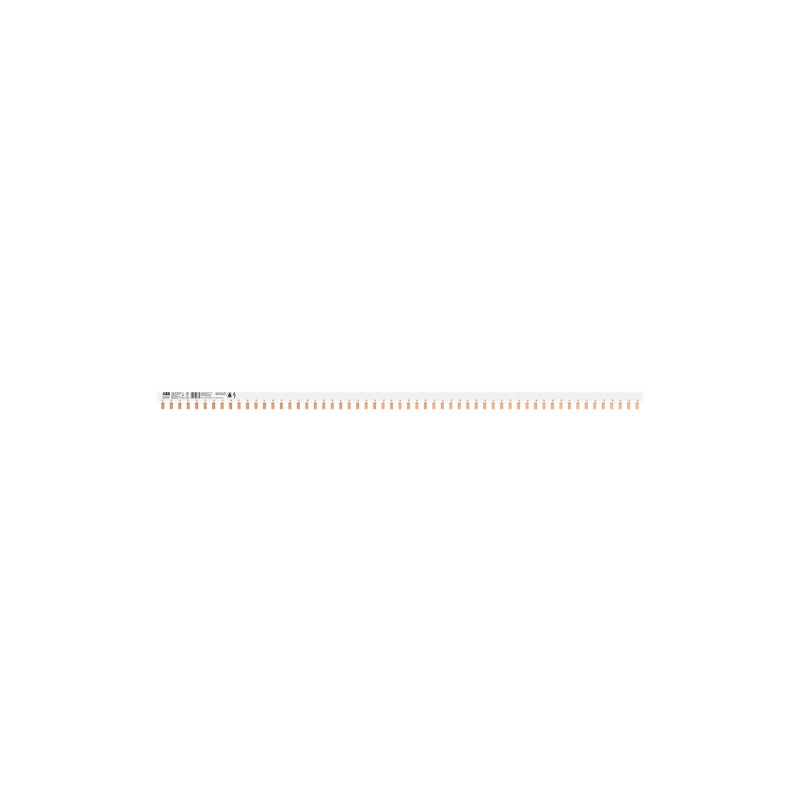

ABB 2CDL230508R5718 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CDL230508R5718 ABB PS Stangenblock 3/57/18 CB

Code: 2CDL230508R5718

Hersteller: ABB

Beschreibung:

PS Stangenblock 3/57/18 CB
Phasenschiene 3-phasig, 57 Pins, 18 mm² UL508 Phasenfolge L1-L2-L3-L1-…

Kategorien:

  • Niederspannungsschaltgeräte > Phasenschiene
  • ABB > Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 73,92 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
UnterfunktioncULus
Geeignet für ProduktklasseMCBs (UL 1077)
fuse disconnector E90
Anzahl Pole57P
Anzahl Phasen3-phasig
Anzahl montierbare Geräte19
Anzahl Klemmen (Nterm)57
ZubehörtypPhasenschiene
Anschlussart GerätePin
OptionenCB
Bemessungsquerschnitt18 mm²
Elektrische Daten
Bemessungsbetriebsspannung690 V AC/DC
(Maximum) 600 V
Bemessungskurzzeitstromfestigkeit (Icw)10 kA
Bemessungsdauerstrom (Iu)80 A
Bemessungsfrequenz (f)50 / 60 Hz
DC
ÜberspannungskategorieIII
Design
RAL NummerRAL 7035 - lichtgrau
Farbelichtgrau
Technische Daten UL/CSA
Maximale Dauerbetriebsspannung UL/CSA (MCOV)600 volt AC / DC
Material Compliance
RoHS Erklärung9AKK108468A1264
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20230517
REACH Erklärung9AKK107492A1906
REACH Informationenthält keine Stoffe > 0,1 Massenprozent
REACH Datum20240821
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2B
Umgebungsbedingungen
Verschmutzungsgrad2
UmweltinformationenDIN EN 60068
Abmessungen
Breite in Teilungseinheiten57.0
Breite (Netto-Abmessung)21 mm
Höhe (Netto-Abmessung)37 mm
Tiefe (Netto-Abmessung)1005 mm
Nettogewicht0.835 kg
Bestelldaten
Menge Verpackungseinheit 1Karton 10 Stück
Bruttogewicht Verpackungseinheit 18.62 kg
E-Nummer (Finnland)3212125
Vorgängerprodukt2CDL230111R1660
Zertifikate und Deklarationen
Konformitätserklärung - CE9AKK108469A0843
Konformitätserklärung - UKCA9AKK108469A0846
Installation / Montage
Einbaulagebeliebig
Hauptdokumente
Datenblatt, technische Information9AKK107680A8292
Externe Klassifizierungen und Normen
ETIM 9EC000215 - Phasenschiene
ETIM 10EC000215 - Phasenschiene
UNSPSC39121117
eClassV11.0 : 27371306
IDEA Granular Category Code (IGCC)4378 >> Phase busbar
Kennbuchstabe (elektrische Betriebsmittel)W
NormenUL 508
UL 1077
IEC/EN 60947-1

ETIM for 2CDL230508R5718 Niederspannungsschaltgeräte (EC000215)

MerkmalsnameAnzahl der Phasen (EF000351)
Merkmalswert3
MerkmalsnamePolzahl (EF001391)
Merkmalswert57
MerkmalsnameGeeignet für Anzahl Geräte (EF007241)
Merkmalswert19
MerkmalsnameQuerschnitt (EF000649)
Merkmalswert18 mm²
MerkmalsnameLänge (EF001438)
Merkmalswert1005 mm
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert57.0
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert80 A
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertStift
MerkmalsnameIsoliert (EF000019)
MerkmalswertJa
MerkmalsnameMax. Bemessungsbetriebsspannung Ue (EF007357)
Merkmalswert600 V
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert10 kA
MerkmalsnameGeeignet für Geräte mit N-Leiter (EF007218)
MerkmalswertNein
MerkmalsnameGeeignet für Geräte mit Hilfsschalter (EF007217)
MerkmalswertNein
MerkmalsnameFarbe (EF000007)
Merkmalswertgrau
