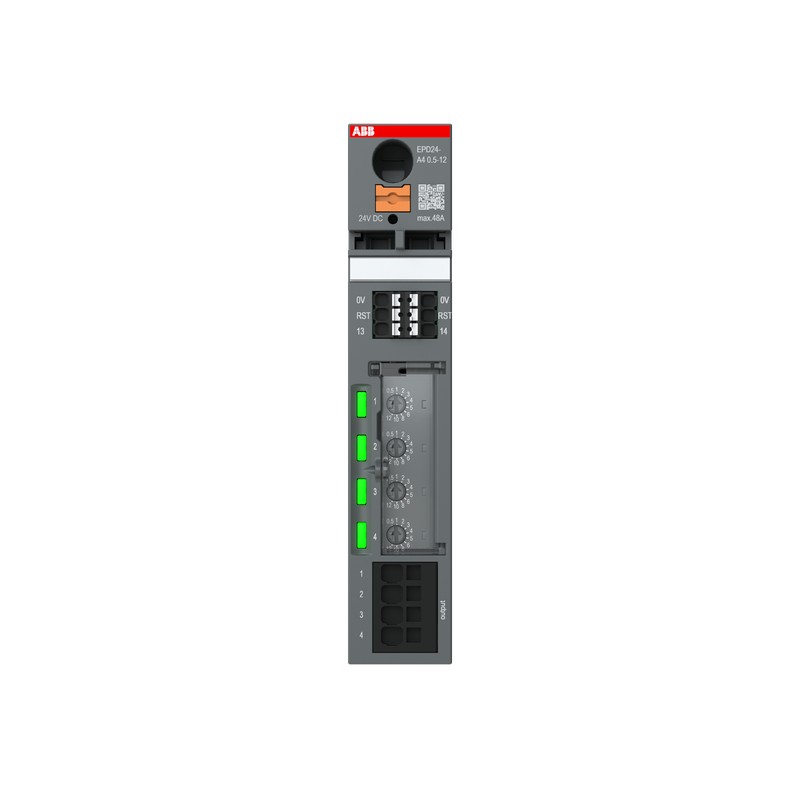

2CDE601102R0512 ABB Prot. EPD24-A4 0.5-12 Elektronik
2CDE601102R0512
ABB
Prot. EPD24-A4 0.5-12 Elektronik
Disp. Protec. Electronic. EPD24-A4 0,5-12
4 Kanal 0.5A-12A Elektronischer Überstromschutz 24V DC mit Strombegrenzung
Schutzschaltgeräte, Sicherungen > Geräteschutzschalter
Andere modulare Geräte
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Ausgangssignal | Group signal output 13-14; Operating condition: 13; Potential-free normally open contact max. 30 V DC/200 mA, min. 10 V DC/1 mA. |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl Kanäle | 4 |
| LED-Anzeige „Fault“ | Rot |
| Fehlerrücksetzung | manuell |
| entfernt | |
| Statusanzeige | Ja |
| Ergänzende Informationen | Backup fuse for EPD24 not required |
| Empfohlener Schraubendreher | Schlitz für Schrauben |
| Zubehör anbaubar | Ja |
| Ausgang | Leistungs-MOSFET-Schaltausgang (plusschaltend) ohne galvanische Trennung |
| Anmerkungen | Parallelschaltung von Ausgängen nicht zulässig |
| Elektromagnetische Verträglichkeit (EMV) | Emission - Klasse B |
| Immunität - Klasse A | |
| Abisolierlänge | Hilfsstromkreis 8 mm |
| für N Terminals 8 mm | |
| Eingangsstromkreis 18 mm | |
| Ausgangsstromkreis 10 mm | |
| Einschaltverzögerung | Kaskadierung nach dem Einschalten mit 24 VDC Kanal 1 100 ms |
| Kaskadierung nach dem Einschalten mit 24 VDC Kanal 2 200 ms | |
| Kaskadierung nach dem Einschalten mit 24 VDC Kanal 3 300 ms | |
| Kaskadierung nach dem Einschalten mit 24 VDC Kanal 4 400 ms | |
| Betriebsfeuchtigkeit (RHamb) | 96 Std./ 95% relative Feuchte/ 40 °C |
| Betriebsbedingte Leistungsreduzierung | Leistungsreduzierung 60 °C ... 70 °C: 2.5 %/K pro Kanalausgang |
| Nennstrom entsprechend der Temperatur | 9AKK108468A1270 |
| Unterspannungsauslöser | Hysteresis typ. 2 V |
| OFF at typ. Uin < 16 V DC | |
| ON at typ. Uin > 19 V DC | |
| Signalanzeige Lastkreis > 80 % | grün/orange |
| Elektrische Daten | |
| Auslösecharakteristik | Electronic Active Current Limiting |
| Bemessungsspannung (Ur) | 24 V DC |
| Bemessungsisolationsspannung (Ui) | Ausgangsstromkreis 32 V DC |
| Ausgangsspannung (Uout) | typ. per 1 A: 0.014 V |
| Strombereich | 0.5 A |
| 1 A | |
| 10 A | |
| 12 A | |
| 2 A | |
| 3 A | |
| 4 A | |
| 5 A | |
| 6 A | |
| 8 A | |
| Verlustleistung | bei Bemessungsbelastung 8.5 W |
| Design | |
| Gehäusematerial | Kunststoff |
| RAL Nummer | RAL 7012 - basaltgrau |
| Farbe | dunkelgrau |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | flexibel 24-16 AWG |
| starr 24-16 AWG | |
| Material Compliance | |
| RoHS Erklärung | 9AKK107492A1906 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20230404 |
| REACH Erklärung | 9AKK107492A1906 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20251028 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -40 ... +70 °C | |
| Schutzart | IP20 |
| Schutzklasse | I (geerdet) oder II (schutzisoliert) |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 20 Zyklen bei 0,8 In: 2g 10 ... 500 ... 10 Hz |
| Abmessungen | |
| Breite (Netto-Abmessung) | 25 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 108 mm |
| Nettogewicht | 0.182 kg |
| Maßzeichnung | 9AKK108467A0009 |
| Engineering | |
| EPLAN Daten | 9AAC171943_EPLAN |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.31 kg |
| Zertifikate und Deklarationen | |
| CSA Zertifikat | 9AKK108468A2242 |
| cULus Zertifikat | 9AKK108468A2242 |
| cUR Zertifikat | 9AKK108467A1167 |
| Konformitätserklärung - CE | 9AKK108467A7547 |
| Konformitätserklärung - UKCA | 9AKK108468A0011 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 9AKK108467A7088 |
| Montage auf DIN-Schiene | TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 |
| Einbaulage | senkrecht |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK108467A7088 |
| Zeit-Strom-Kennlinie | 9AKK108467A8029 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC003538 - Geräteschutzschalter |
| ETIM 10 | EC003538 - Geräteschutzschalter |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27141901 |
| IDEA Granular Category Code (IGCC) | 4813 >> Circuit breakers |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | CSA 22.2 |
| UL 2367 recognized | |
| UL 508 listed | |
| Zertifizierungsstelle | CSA |
| UL | |
| Normungsstelle | UL |
| CSA | |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 25 mm |
| Höhe (EF000040) | 130 mm |
| Tiefe (EF000049) | 108 mm |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
