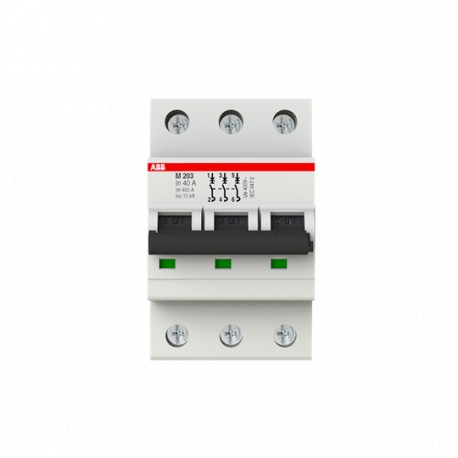

2CDA283799R0401 ABB Leitungsschutzschalter M203-40 3p 40A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CDA283799R0401 ABB Leitungsschutzschalter M203-40 3p 40A

2CDA283799R0401

ABB

Leitungsschutzschalter M203-40 3p 40A

Leitungsschutzschalter M203-40A - 3P - 40 A

Mehr Infos


Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • Erweiterter Produkttyp:
    M203-40A
  • Produkt-ID:
    2CDA283799R0401
  • Ean:
    4016779615099
  • Katalogbeschreibung:
    Leitungsschutzschalter M203-40A - 3P - 40 A
  • Lange Beschreibung:
    M203- 40A Leitungsschutzschalter OM 40A,3P

Technische

  • Standards:
    IEC/EN 60947-2
  • Nennbetriebsspannung:
    nach IEC 60947-2 400 V AC
  • Nennisolationsspannung (UIch):
    nach IEC/EN 60664-1 440 V
  • Bewertete Impuls-Widerstand Spannung (UImp):
    4 kV
    auf 2000 m 5 kV
    auf Meereshöhe 6,2 kV
  • Eingangsspannungstyp:
    Ac
  • Nennstrom (IN):
    40 A
  • Nennkurzschlusskapazität:
    (230 V AC) 12,5 kA
  • Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
    (400 V AC) 15 kA
  • Bedingter Nennkurzirkusstrom (INC):
    (230 V) 25 kA
  • Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
    (230 V AC) 12,5 kA
    (400 V AC) 7,5 kA
  • Nennfrequenz (f):
    50 / 60 Hz
  • Stromverlust:
    12,6 W
    bei Nennbetriebsbedingungen pro Pol 4,2 W
  • Netzteilanschluss:
    Beliebige
  • Kontaktpositionsanzeige:
    Rot EIN / Grün AUS
  • Energiebegrenzungsklasse:
    3
  • Mechanische Ausdauer:
    Zyklus 20000
  • Anzahl der Polen:
    3
  • Anzahl der geschützten Pole:
    3
  • Überspannungskategorie:
    Ⅲ
  • Anzugsmoment:
    2,8 Nm
  • Schraubklemme Typ:
    Failsafe Bidirektionaler Zylinder-Lift-Terminal
  • Betätigermarkierung:
    I / O
  • Aktuatormaterial:
    Isolierunggruppe II, Schwarz, Versiegelbar
  • Gehäusematerial:
    Isolationsgruppe I, RAL 7035
  • Bereitgestellte Optionen:
    Nur magnetischer Schutz
  • Montage auf DIN Rail:
    TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715
    TH35-7.5 (35 x 7,5 mm Montageschiene) nach IEC 60715
  • Montageposition:
    jegliche
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Verfügbares Zubehör:
    Ja
  • Anschlusskapazität:
    Busbar 10 / 10 mm2
    Flexibel mit Ferrule 0.75 ... 16 mm2
    Flexibel 0,75 ... 16 mm2
    Starr 0,75 ... 25 mm2
    Gestrandet 0.75 ... 25 mm2
  • Installationsgröße:
    nach DIN 43880 1
  • Klemmentyp:
    Schraubklemmen

Umwelt

  • Umgebungslufttemperatur:
    Betrieb -25 ... +55 °C
    Lagerung -40 ... +70 °C
  • Schutzgrad:
    IP20
    Gehäuse mit Abdeckung IP40
  • Verschmutzungsgrad:
    3
  • Umweltbedingungen:
    28 Zyklen
    mit 55 °C / 90-96 %
    und 25 °C / 95-100 %
  • Vibrationsbeständigkeit nach IEC 60068-2-6:
    5g, 20 Zyklen bei 5 ... 150 ... 5 Hz mit Last 0.8 In
  • Stoßfestigkeit nach IEC 60068-2-27:
    30g 2 Stöße 13 ms
  • RoHS-Status:
    Im Anschluss an die EU-Richtlinie 2011/65/EU und Die Änderung 2015/863 22. Juli 2019
  • RoHS Informationen:
    2CDK403009D2704
  • REACH-Erklärung:
    9AKK107492A1906
  • Umweltinformationen:
    9AKK107680A6947
  • SCIP:
    77ed95b2-329d-4f84-b101-3ecf65d77754 Deutschland (DE)
  • Conflict Minerals Reporting Template (CMRT):
    9AKK108468A3363

Dimensionen

  • Breite in Anzahl der modularen Abstände:
    3
  • Produktnetzbreite:
    52.5Mm
  • Produkt-Nettohöhe:
    88Mm
  • Produktnetztiefe / Länge:
    69Mm
  • Produkt-Nettogewicht:
    0.42Kg
  • Mast Nettogewicht:
    0,14 kg
  • Eingebaute Tiefe (T2):
    69 mm

Bestellung

  • Mindestbestellmenge:
    1 Stück
  • Paket-Level-1-Einheiten:
    Karton 1 Stück
  • PaketStufe 1 Bruttogewicht:
    0,45 kg

Zertifikate und Erklärungen

Installation

Beliebte Downloads

Klassifizierungen

  • ETIM 8:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 9:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • WeEE-Kategorie:
    5. Kleingeräte (keine außendimension mehr als 50 cm)
  • WEEE B2C / B2B:
    Business-to-Business
  • CN8:
    8536 20 10
  • Unspsc:
    39121603
  • Eclass:
    V11.0 : 27141901
  • IDEA Granular Category Code (IGCC):
    4897 >> Leitungsschutzschalter
  • Objektklassifizierungscode:
    F

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
