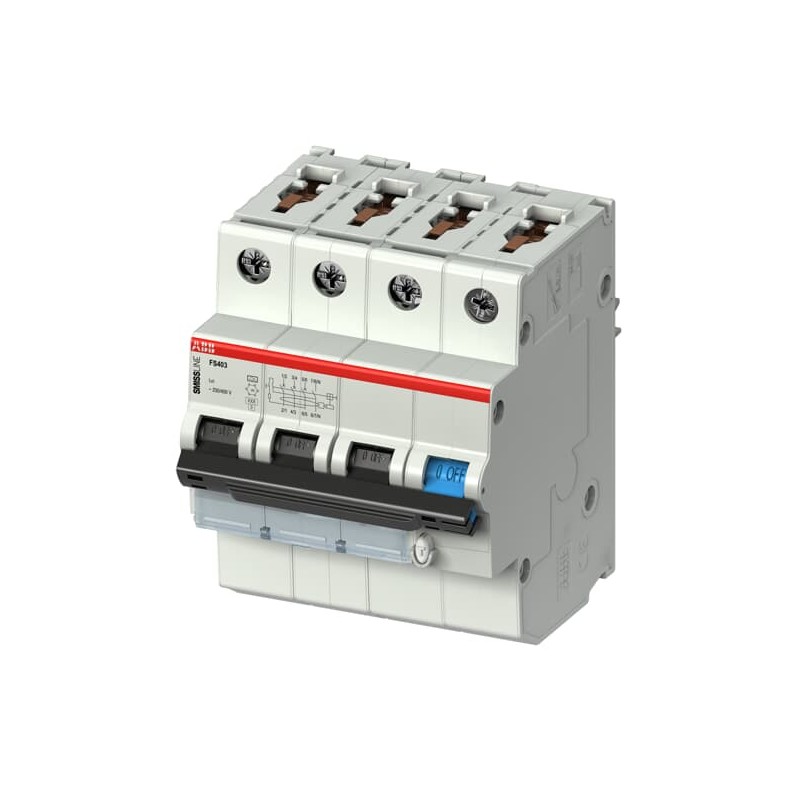

ABB 2CCL563310E0254 2CCL563310E0254 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

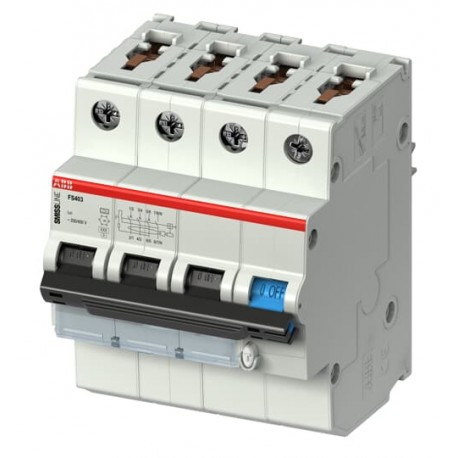

2CCL563310E0254 2ccl563310e0254 ABB SMISSLINE-I. Com FS403MK-C25/0.03

Artikel-Nr.: 2CCL563310E0254

Hersteller: ABB

Beschreibung:

SMISSLINE-I. Com FS403MK-C25/0.03
Steckbarer Reststromschalter mit Überstromschutz für das SMISSLINE TP System nach IEC/EN/DIN EN 61009-1, EN/DIN EN 61009-2-1 Nennbruchleistung Icn 10kAType F; AP-R (hohe Immunität) Tripping-Kennlinie C Nennstrom In 25A Nennempfindlichkeit I n 0,03 Nennspannung Ue 240/415VAC

Kategorien:

  • ABB > Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

b'

Allgemeine Informationen

Erweiterter Produkttyp:
FS403MK-C25/0,03
Produkt-ID:
2CCL563310E0254
Ean:
7612271470791
Katalogbeschreibung:
FS403MK-C25/0,03
Lange Beschreibung:
Steckbarer Reststromschalter mit Überstromschutz für das SMISSLINE TP System nach IEC/EN/DIN EN 61009-1, EN/DIN EN 61009-2-1 Nennbruchleistung Icn 10kAType F; AP-R (hohe Immunität) Tripping-Kennlinie C Nennstrom In 25A Nennempfindlichkeit I n 0,03 Nennspannung Ue 240/415VAC
\n

Bestellung

E-Nummer (Schweiz):
809181772
Ean:
7612271470791
Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85362020

Dimensionen

Produktnetzbreite:
72 mm
Produkt-Nettohöhe:
91 mm
Produkt-Nettolänge:
97 mm
Produktnetztiefe / Länge:
97 mm
Produkt-Nettogewicht:
545 g

Containerinformationen

Paket-Level-1-Einheiten:
Karton 1 Stück
Paketebene 1 Breite:
100 mm
Paketebene 1 Höhe:
90 mm
Paketebene 1 Tiefe / Länge:
75 mm
PaketStufe 1 Bruttogewicht:
583 g
Paket Ebene 1 EAN:
7612271470791

Umwelt

Umgebungslufttemperatur:
Betrieb -25...40 °C
RoHS-Status:
Im Anschluss an die EU-Richtlinie 2002/95/EG vom 18. August 2005 und

Technische UL/CSA

Kurzschluss-Strombewertung (SCCR):
0,03 A

Zusätzliche Informationen

Umgebungstemperatur:
-25...40 °C
Schutzgrad:
IP2X
Energiebegrenzungsklasse:
3
Anzahl der Polen:
4
Anzahl der geschützten Pole:
3
Betriebscharakteristik:
Sofort (APR Hohe Immunität)
Überspannungskategorie:
Ⅲ
Verschmutzungsgrad:
2
Position der Neutralklemmen:
Rechts
Produkt Haupttyp:
FS400
Produktname:
Reststrom-Leistungsschalter mit Überstromschutz
Bewertete Service-Kurzschluss-Breaking-Kapazität, in % der Icu (ICs):
50 %
Bewerteter Querschnitt:
1 - Festkörper 0...35 mm2

4 - Mehrverdrahtet 0...35 mm2
Nennstrom (IN):
25 A
Bewerteter Reststrom:
30 mA
Nennspannung (UR):
240 / 415 V
Bewertete Impuls-Widerstand Spannung (UImp):
4 kV
Nennisolationsspannung (UIch):
500 V
Nennbetriebsspannung:
240 ... 415 V AC
Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
(415 V AC) 7,5 kA
Bewertete Kurzschlusskapazität (ICn):
(240 / 415 V AC) 10 kA
Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
10 kA
Freigabetyp:
C
RoHS Datum:
20170426
Standards:
IEC 61009-1

EN 61009-1

DIN EN 61009-1

EN 61009-2-1

DIN EN 61009-2-1
Tripping-Charakter:
C
Typ des Reststroms:
F-Typ

Zertifikate und Deklarationen (Dokumentnummer)

Datenblatt, Technische Informationen:\n9AKK107492A6192
Konformitätserklärung - CE:\n2CCC005001D0201
Anleitungen und Handbücher:\n9AKK107680A1664
RoHS Informationen:\n2CCC413008D0206_RoHS
Dimensionsdiagramm:\n9AKK107492A6192

Klassifizierungen

ETIM 4:
EC000003 - Reststromschalter (RCCB)
ETIM 5:
EC000003 - Reststromschalter (RCCB)
ETIM 6:
EC000905 - Erdaustrittsschalter
ETIM 7:
EC000905 - Erdaustrittsschalter
Objektklassifizierungscode:
Fb
WeEE-Kategorie:
5. Kleingeräte (keine außendimension mehr als 50 cm)
