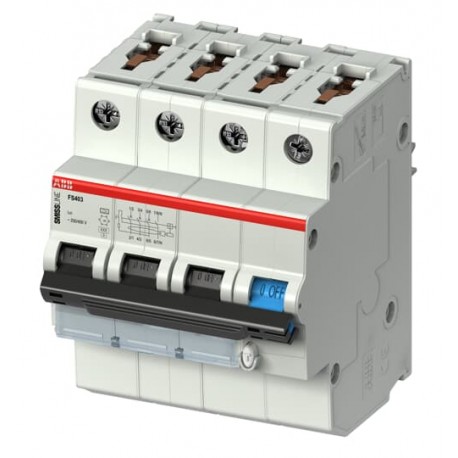

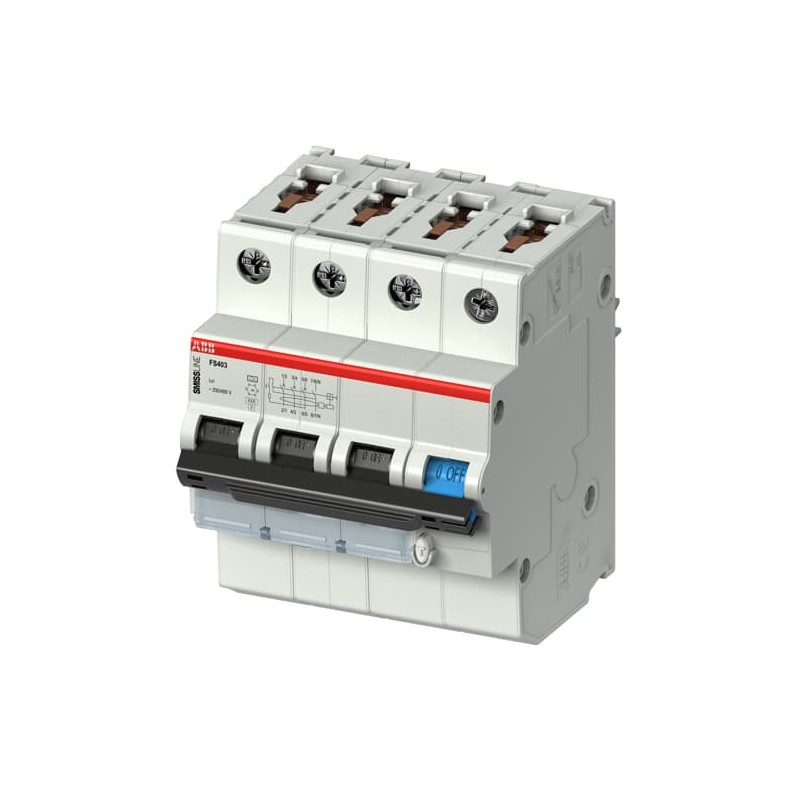

2CCL563110E0324 2ccl563110e0324 ABB SMISSLINE-I. Com FS403M-C25/0,03 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CCL563110E0324 2ccl563110e0324 ABB SMISSLINE-I. Com FS403M-C25/0,03

2CCL563110E0324

ABB

SMISSLINE-I. Com FS403M-C25/0,03

Steckbarer Reststromschalter mit Überstromschutz für das SMISSLINE TP System nach IEC/EN/DIN EN 61009-1, EN/DIN EN 61009-2-1 Nennbruchleistung Icn 10kA Tripping-Kennlinie C Nennstrom In 32A Nennempfindlichkeit I n 0,03 Nennspannung Ue 240/415VAC

Mehr Infos


Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


b'

Allgemeine Informationen

Erweiterter Produkttyp:
FS403M-C32/0,03
Produkt-ID:
2CCL563110E0324
Ean:
7612271442606
Katalogbeschreibung:
FS403M-C32/0,03
Lange Beschreibung:
Steckbarer Reststromschalter mit Überstromschutz für das SMISSLINE TP System nach IEC/EN/DIN EN 61009-1, EN/DIN EN 61009-2-1 Nennbruchleistung Icn 10kA Tripping-Kennlinie C Nennstrom In 32A Nennempfindlichkeit I n 0,03 Nennspannung Ue 240/415VAC
\n

Bestellung

E-Nummer (Schweiz):
809182732
Ean:
7612271442606
Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85362020

Dimensionen

Produktnetzbreite:
76 mm
Produkt-Nettohöhe:
90,5 mm
Produkt-Nettolänge:
72 mm
Produktnetztiefe / Länge:
72 mm
Produkt-Nettogewicht:
420 g

Containerinformationen

Paket-Level-1-Einheiten:
Karton 1 Stück
Paketebene 1 Breite:
100 mm
Paketebene 1 Höhe:
90 mm
Paketebene 1 Tiefe / Länge:
75 mm
PaketStufe 1 Bruttogewicht:
420 g
Paket Ebene 1 EAN:
7612271442606

Umwelt

Umgebungslufttemperatur:
Betrieb -25...40 °C
RoHS-Status:
Im Anschluss an die EU-Richtlinie 2002/95/EG vom 18. August 2005 und

Technische UL/CSA

Kurzschluss-Strombewertung (SCCR):
0,03 A

Zusätzliche Informationen

Umgebungstemperatur:
-25...40 °C
Schutzgrad:
IP20
Energiebegrenzungsklasse:
3
Anzahl der Polen:
4
Anzahl der geschützten Pole:
3
Betriebscharakteristik:
Momentanen
Überspannungskategorie:
Ⅲ
Verschmutzungsgrad:
2
Position der Neutralklemmen:
Rechts
Produkt Haupttyp:
FS400
Produktname:
Reststrom-Leistungsschalter mit Überstromschutz
Bewertete Service-Kurzschluss-Breaking-Kapazität, in % der Icu (ICs):
50 %
Bewerteter Querschnitt:
1 - Festkörper 0...35 mm2

4 - Mehrverdrahtet 0...35 mm2
Nennstrom (IN):
32 A
Nennfrequenz (f):
50...60 Hz
Bewerteter Reststrom:
30 mA
Nennspannung (UR):
240 / 415 V
Bewertete Impuls-Widerstand Spannung (UImp):
4 kV
Nennisolationsspannung (UIch):
500 V
Nennbetriebsspannung:
240 ... 415 V AC
Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
(415 V AC) 7,5 kA
Bewertete Kurzschlusskapazität (ICn):
(240 / 415 V AC) 10 kA
Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
10 kA
Freigabetyp:
C
RoHS Datum:
20170426
Standards:
IEC 61009-1

EN 61009-1

DIN EN 61009-1

EN 61009-2-1

DIN EN 61009-2-1
Tripping-Charakter:
C
Typ des Reststroms:
Ein Typ

Zertifikate und Deklarationen (Dokumentnummer)

Datenblatt, Technische Informationen:\n9AKK107492A6192
Konformitätserklärung - CE:\n2CCC451036D0201
Umweltinformationen:\n2CCC451024D0201
Anleitungen und Handbücher:\n9AKK107680A1664
RoHS Informationen:\n2CCC413008D0206_RoHS
Dimensionsdiagramm:\n9AKK107492A6192

Klassifizierungen

ETIM 4:
EC000003 - Reststromschalter (RCCB)
ETIM 5:
EC000003 - Reststromschalter (RCCB)
ETIM 6:
EC000905 - Erdaustrittsschalter
ETIM 7:
EC000905 - Erdaustrittsschalter
Objektklassifizierungscode:
Fc
WeEE-Kategorie:
5. Kleingeräte (keine außendimension mehr als 50 cm)
\n
'

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
