ABBIndustriell2CCG001328R0001 ABB DS800 4p C125 AS 50kA 0.3A

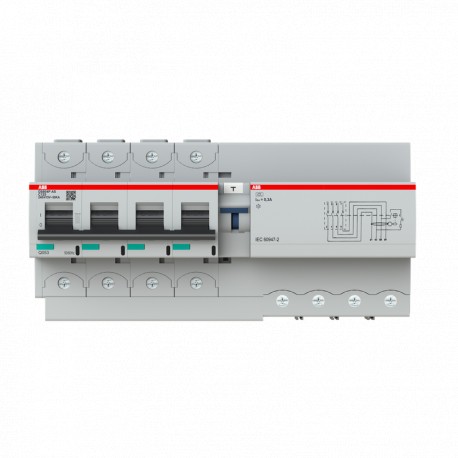

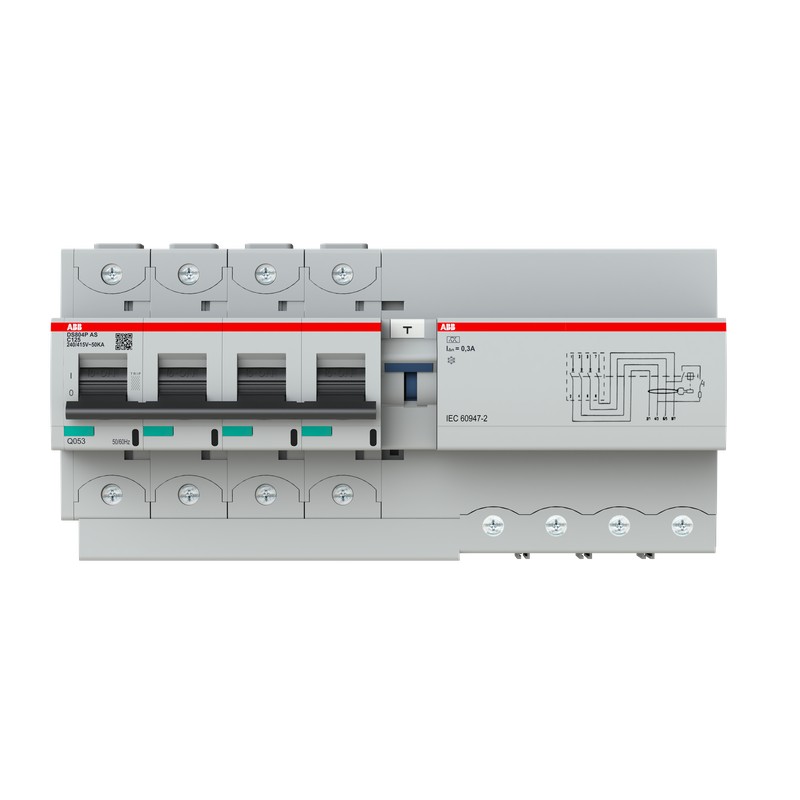

ABB 2CCG001328R0001 2CCG001328R0001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CCG001328R0001 ABB DS800 4p C125 AS 50kA 0.3A

Artikel-Nr.: 2CCG001328R0001

Hersteller: ABB

Beschreibung:

DS800 4p C125 AS 50kA 0.3A
DS804P-C125/0.3AS Fehlerstromschutzschalter mit Überstromschutz

Kategorien:

  • Energieverteilsysteme/Schaltanlagen > Verteilerbaugruppe mit Kombi. FI-Schalter/Leitungsschutzsch.
  • ABB > Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 851,54 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

  • Erweiterter Produkttyp:
    DS804P-C125/0.3AS
  • Produkt-ID:
    2CCG001328R0001
  • Ean:
    7612271517977
  • Katalogbeschreibung:
    DS804P-C125/0.3AS Fehlerstromschutzschalter mit Überstromschutz
  • Lange Beschreibung:
    Der Fehlerstromschutzschalter der Serie DS800 mit Überstromschutz (RCBO) ist als 2P-, 3P- und 4P-Gerät erhältlich. Es dient dem Schutz des Endbenutzers vor Überlastung und Kurzschlussströmen. Die DS800-Reihe bietet verschiedene Arten von Schutz. Typ A (pulsstromempfindliche Fehlerstromschutzeinrichtung), Typ AC (wechselstromempfindliche Fehlerstromschutzeinrichtung), Typ AS (pulsstromempfindliche Fehlerstromschutzeinrichtung - selektiv) und tpye A-AP-R (Impulsstromempfindliche Fehlerstromschutzvorrichtung - Kurzzeitverzögerung).

Technische

  • Standards:
    IEC 60947-2
  • Tripping-Charakter:
    C
  • Nennbetriebsspannung:
    230 / 415 V AC
  • Nennstrom (IN):
    125 A
  • Bewerteter Betriebsstrom (IE):
    125 A
  • Bewerteter Reststrom:
    300 mA
  • Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
    50 kA
  • Maximale Bruchkapazität:
    50 kA
  • Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
    40 kA
  • Nennfrequenz (f):
    50 ... 60 Hz
  • Stromverlust:
    55,1 W
  • Anzahl der Polen:
    4
  • Anzahl der geschützten Pole:
    4
  • Betriebscharakteristik:
    Selektiv
  • Freigabetyp:
    C
  • Verfügbares Zubehör:
    Ja

Umwelt

Dimensionen

  • Produktnetzbreite:
    227.5Mm
  • Produkt-Nettohöhe:
    108.2Mm
  • Produktnetztiefe / Länge:
    82.3Mm

Bestellung

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362020
  • Herkunftsland:
    Schweiz (CH)

Zertifikate und Erklärungen

Beliebte Downloads

Klassifizierungen

  • ETIM 8:
    EC002281 - Verteilerbaugruppe mit Kombination FI/MCB
  • ETIM 9:
    EC002281 - Verteilerbaugruppe mit Kombination FI/MCB
  • WeEE-Kategorie:
    5. Kleingeräte (keine außendimension mehr als 50 cm)
  • CN8:
    85362020

ETIM for 2CCG001328R0001 Energieverteilsysteme/Schaltanlagen (EC002281)

MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert125 A
MerkmalsnameBemessungsfehlerstrom (EF002358)
Merkmalswert300 mA
MerkmalsnameAnzahl der abgesicherten Pole (EF005548)
Merkmalswert4
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertJa
MerkmalsnameAuslösecharakteristik (EF000889)
MerkmalswertC
MerkmalsnameAbschaltleistung (EF005617)
Merkmalswert50 kA
MerkmalsnameAnzahl der Kombinationen FI-Schalter/Leitungsschutzschalter (EF005540)
Merkmalswert1
MerkmalsnameHöhe (EF000040)
Merkmalswert108.2 mm
MerkmalsnameBreite (EF000008)
Merkmalswert227.5 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert82.3 mm
