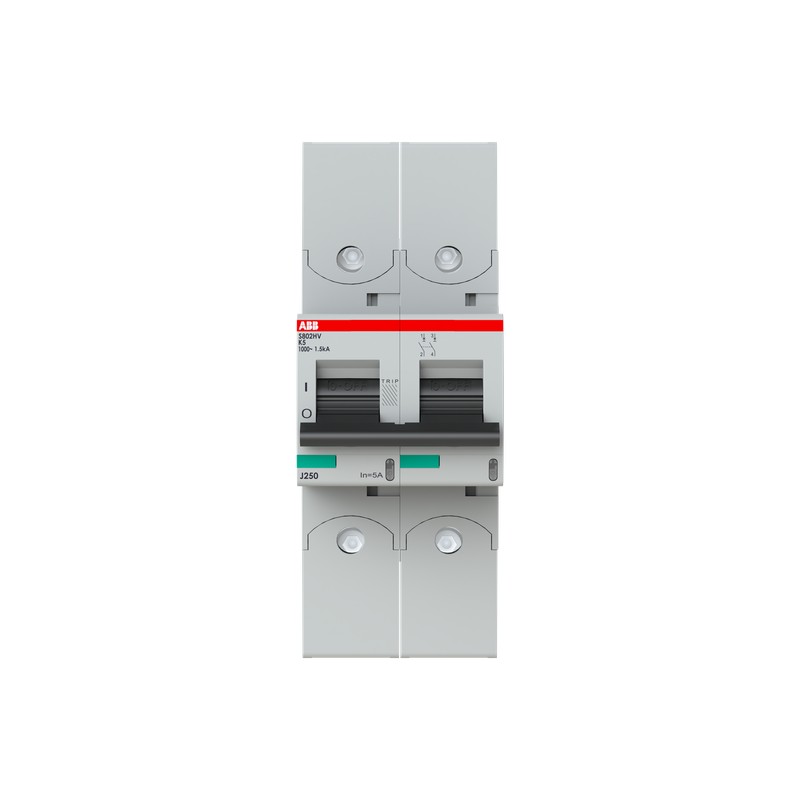

2CCF020064R0001 ABB Int.aut. S802HV-K5 2p 5A
2CCF020064R0001
ABB
Int.aut. S802HV-K5 2p 5A
Hochleistungs-Sicherungsautomat 5A, K, 1000 V AC=Icu 1.5 kA, 2P
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
Industriell
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| EcoSolutions Profil | 9AKK108471A1082 |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 86.29 % |
| ABB Konzernziel für die Deponierung von Abfällen | Auf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist. |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108470A2575 |
| Umweltprodukterklärung - EPD | 9AKK108470A1695 |
| 9AKK108470A1696 | |
| Technische Daten | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (1000 V AC) 1.5 kA |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (1000 V AC) 1.5 kA |
| Schaltstellungsanzeige | EIN / AUS / TRIP |
| Energiebegrenzungsklasse | 3 |
| Anzahl geschützter Pole | 2 |
| Anzahl Pole | 2P |
| Anzugsdrehmoment | 3.5 N·m |
| Bedienteilkennzeichnung | I/O |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Zubehör anbaubar | Ja |
| Anmerkungen | Anschluss von oben und unten nur mit CU verbinden IP40 im Gehäuse mit Abdeckung Käfigklemme mit unverlierbarer Schraube |
| Anschlussmöglichkeit | flexibel 0 … 50 mm² |
| starr 0 … 70 mm² | |
| Anschlussart | Schraubklemme |
| Elektrische Daten | |
| Auslösecharakteristik | K |
| Bemessungsbetriebsspannung | (gemäß IEC 60947-2) 1000 V AC |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Eingangsspannungsart | AC |
| Bemessungsstrom (In) | 5 A |
| Bemessungsfrequenz (f) | 50/60 Hz |
| Verlustleistung | insgesamt 3 W |
| bei Bemessungsbedingungen pro Pol 1.5 W | |
| Überspannungskategorie | III |
| Design | |
| Gehäusematerial | Isolierstoffgruppe I, RAL 7035 |
| Material Compliance | |
| RoHS Erklärung | 2CCC005084D0202 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20211214 |
| REACH Erklärung | 9AKK108470A9089 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20250313 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... 70 °C |
| (Lagerung) -40 ... 70 °C | |
| Schutzart | IP20 |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 1 mm 7 - 13.2 Hz |
| 0,7g bei 100% x Ie 13.2 - 100 Hz | |
| Umweltinformationen | 2CCY413207D0203 |
| Abmessungen | |
| Breite in Teilungseinheiten | 3 |
| Breite (Netto-Abmessung) | 54 mm |
| Höhe (Netto-Abmessung) | 142 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 490 g |
| Einbautiefe (t2) | 82.5 mm |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 580 g |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2CCC005084D0202 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CCC413016M0008 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Einbaulage | beliebig |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC413007D0101 |
| 9AKK108468A9561 | |
| 9AKK108468A9562 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000042 - Leitungsschutzschalter |
| ETIM 10 | EC000042 - Leitungsschutzschalter |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC/EN 60947-2 |
| UL 1077 | |
