ABBIndustriell2CCF019643R0001 ABB Int.aut. S802PV-SP6 2p 6A 5kA

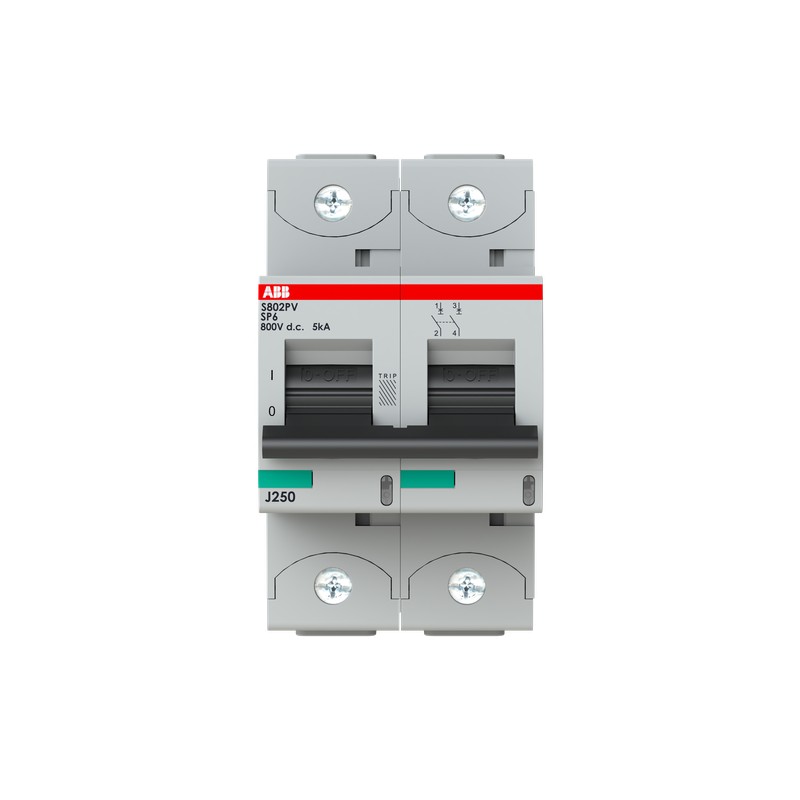

ABB 2CCF019643R0001 2CCF019643R0001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CCF019643R0001 ABB Int.aut. S802PV-SP6 2p 6A 5kA

Artikel-Nr.: 2CCF019643R0001

Hersteller: ABB

Beschreibung:

Int.aut. S802PV-SP6 2p 6A 5kA
Strangsicherung für Photovoltaikanlagen 800 V DC, 6A, 2-polig

Kategorien:

  • Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
  • ABB > Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
ABB EcoSolutionsJa
EcoSolutions Profil9AKK108471A1082
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 86.29 %
ABB Konzernziel für die Deponierung von AbfällenAuf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist.
Demontageanleitung für End-of-Life-Produkte9AKK108470A2575
Umweltprodukterklärung - EPD9AKK108470A1695
9AKK108470A1696
Technische Daten
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(800 V DC) 5 kA
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(800 V DC) 5 kA
Energiebegrenzungsklasse3
Anzahl geschützter Pole2
Anzahl Pole2P
AuslösertypB
BedienteilkennzeichnungI/O
Zubehör anbaubarJa
Anschlussmöglichkeitflexibel 0 … 50 mm²
starr 0 … 70 mm²
Elektrische Daten
AuslösecharakteristikSP
Bemessungsbetriebsspannung(gemäß IEC 60947-2) 800 V DC
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1500 V
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
EingangsspannungsartDC
Bemessungsstrom (In)6 A
Frequenz (f)0...0 Hz
Bemessungsfrequenz (f)0 Hz
Verlustleistunginsgesamt 3.6 W
bei Bemessungsbedingungen pro Pol 1.8 W
ÜberspannungskategorieIII
Material Compliance
RoHS Erklärung2CCC005084D0202
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20211214
REACH Erklärung9AKK108470A9089
REACH Informationenthält keine Stoffe > 0,1 Massenprozent
REACH Datum20250313
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2B
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... 70 °C
(Lagerung) -40 ... 70 °C
SchutzartIP20
Verschmutzungsgrad2
Umweltinformationen2CCY413207D0203
Abmessungen
Breite in Teilungseinheiten3
Breite (Netto-Abmessung)54 mm
Höhe (Netto-Abmessung)95 mm
Tiefe (Netto-Abmessung)82.5 mm
Nettogewicht490 g
Einbautiefe (t2)82.5 mm
Bestelldaten
Menge Verpackungseinheit 1Karton 1 Stück
Bruttogewicht Verpackungseinheit 1510 g
E-Nummer (Finnland)3214001
Zertifikate und Deklarationen
CB Zertifikat9AKK107492A5628
CCC ZertifikatCQC2019010307237666
Konformitätserklärung - CE2CCC005084D0202
VDE Zertifikat9AKK107680A0847
Normatives KonformitätszeichenJa
Installation / Montage
Montage- und Betriebsanleitung2CCC413016M0008
Hauptdokumente
Datenblatt, technische Information2CDC413006C0101
9AKK108468A9561
9AKK108468A9562
Externe Klassifizierungen und Normen
ETIM 9EC000042 - Leitungsschutzschalter
ETIM 10EC000042 - Leitungsschutzschalter
UNSPSC39121603
eClassV11.0 : 27141901
IDEA Granular Category Code (IGCC)4899 >> Miniature circuit breaker (MCB) screw-in model
Kennbuchstabe (elektrische Betriebsmittel)F
NormenIEC/EN 60947-2

ETIM for 2CCF019643R0001 Schutzschaltgeräte, Sicherungen (EC000042)

MerkmalsnameEinbautiefe (EF000218)
Merkmalswert82.5 mm
MerkmalsnameAuslösecharakteristik (EF000889)
Merkmalswertsonstige
MerkmalsnamePolzahl (gesamt) (EF008618)
Merkmalswert2
MerkmalsnameAnzahl der abgesicherten Pole (EF005548)
Merkmalswert2
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert6 A
MerkmalsnameBemessungsisolationsspannung Ui (EF001366)
Merkmalswert1500 V
MerkmalsnameBemessungsstoßspannungsfestigkeit Uimp (EF011980)
Merkmalswert8 kV
MerkmalsnameSpannungsart (EF000187)
MerkmalswertDC
MerkmalsnameFrequenz (EF000416)
Merkmalswert0 Hz
MerkmalsnameEnergiebegrenzungsklasse (EF002568)
Merkmalswert3
MerkmalsnameUnterputzmontage (EF007517)
MerkmalswertNein
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertNein
MerkmalsnameÜberspannungskategorie (EF002569)
Merkmalswert3
MerkmalsnameVerschmutzungsgrad (EF002570)
Merkmalswert2
MerkmalsnameZusatzeinrichtungen möglich (EF008148)
MerkmalswertJa
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert3
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0 mm²
MerkmalsnameExplosionsgeschützt (EF004663)
MerkmalswertNein
