ABBIndustriell2CCF019049R0001 ABB Int. Begrenzer S803HV-SCL100-SR

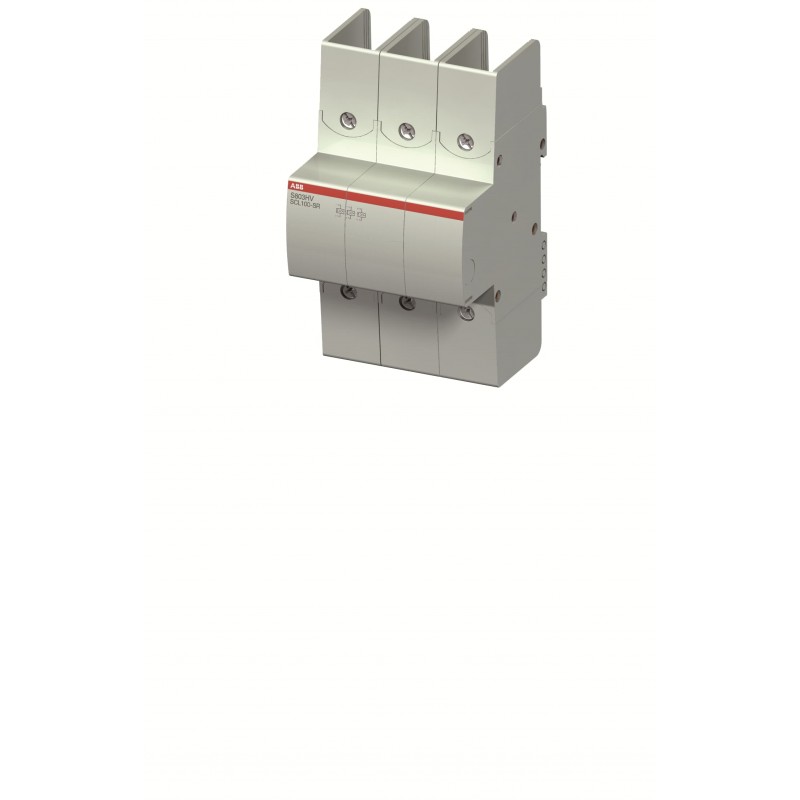

ABB 2CCF019049R0001 2CCF019049R0001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CCF019049R0001 ABB Int. Begrenzer S803HV-SCL100-SR

Artikel-Nr.: 2CCF019049R0001

Hersteller: ABB

Beschreibung:

Int. Begrenzer S803HV-SCL100-SR
Kurzschlussstrombegrenzer bis 1000 V AC, 3P, 100A, Uch=15kA,selbstrückstellend

Kategorien:

  • Niederspannungsschaltgeräte > Strombegrenzer
  • ABB > Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 787,14 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Geeignet fürS800HV
Bemessungsbetriebsstrom (Ie)100 A
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(580 / 1000 V AC) 10 kA
AusgangsscheinleistungSecondary 100000 V·A
Anzahl Pole3P
Anzugsdrehmoment3.5 N·m
Empfohlener SchraubendreherNr. 2 Pozidriv
Anschlussmöglichkeitflexibel 1 ... 50 mm²
mehrdrähtig 1 ... 70 mm²
AnschlussartSchraubklemme
Elektrische Daten
Bemessungsbetriebsspannung580/1000 V AC
Bemessungsisolationsspannung (Ui)1000 V AC
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bedingter Bemessungskurzschlussstrom (Inc)15 kA
Bemessungsdauerstrom (Iu)100 A
Bemessungsfrequenz (f)50...60 Hz
Verlustleistunginsgesamt 23.4 W
bei Bemessungsbedingungen pro Pol 7.8 W
Design
GehäusematerialIsolierstoffgruppe I, RAL 7035
Material Compliance
RoHS Erklärung9AKK107680A3903
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20190320
REACH Erklärung9AKK108470A9089
REACH Informationenthält Stoffe > 0,1 Massenprozent
REACH Datum20250313
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2B
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +60 °C
(Lagerung) -40 ... +70 °C
Schutzart(nach IEC 60529) IP20
Umweltinformationen2CCY413207D0203
Abmessungen
Breite (Netto-Abmessung)81 mm
Höhe (Netto-Abmessung)142 mm
Tiefe (Netto-Abmessung)82.5 mm
Nettogewicht770 g
Bestelldaten
Menge Verpackungseinheit 1Karton 1 Stück
Bruttogewicht Verpackungseinheit 1810 g
Zertifikate und Deklarationen
Konformitätserklärung - CE2CCC413015D0601
Installation / Montage
Montage- und Betriebsanleitung9AKK106930A3418
MontageartDIN-Schiene
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Einbaulagebeliebig
Hauptdokumente
Datenblatt, technische Information2CDC413007D0101
Externe Klassifizierungen und Normen
ETIM 9EC000239 - Strombegrenzer
ETIM 10EC000239 - Strombegrenzer
eClassV11.0 : 27370416
Kennbuchstabe (elektrische Betriebsmittel)F
NormenIEC/EN 60947-2

ETIM for 2CCF019049R0001 Niederspannungsschaltgeräte (EC000239)

MerkmalsnameMontageart (EF000003)
MerkmalswertDIN-Schiene
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert15 kA
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert100 A
MerkmalsnameKurzschlussstrombegrenzer (EF007333)
MerkmalswertJa

DATASHEET - PDF

Titel
Größe
Typ
PDF MINIATURE CIRCUIT BREAKERS EN
37 Mbytes
