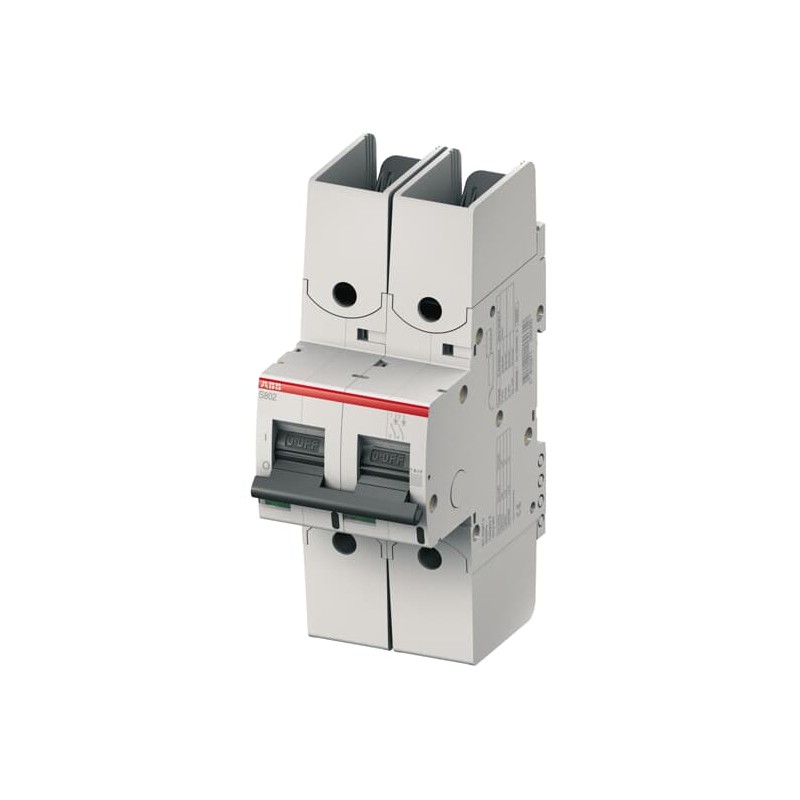

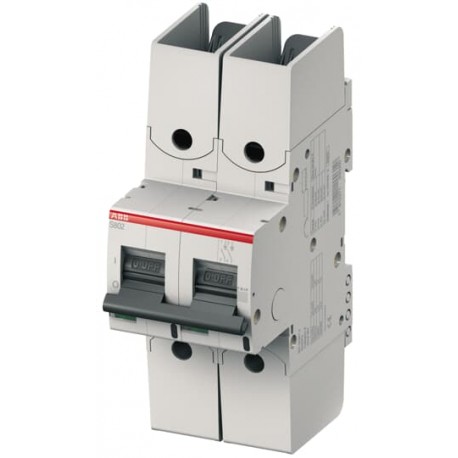

2CCF019032R0001 ABB Int.aut. S802HV-K125 2p 16A
2CCF019032R0001
ABB
Int.aut. S802HV-K125 2p 16A
S802HV-K125 Hochleistungs-MCB
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
Industriell
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| EcoSolutions-Profil | 9AKK108471A1082 |
| Recyclingfähigkeit des Produktes nach EN45555 | Design zum Schließen von Ressourcenschleifen - Standard EN45555 - 86,29 % |
| ABB Site Meeting Group Ziel "Abfall auf Deponie" | Es werden keine nicht gefährlichen Abfälle auf eine Deponie entsorgt |
| Anweisungen zur Demontage am Ende des Lebenszyklus | 9AKK108470A2575 |
| Umwelt-Produktdeklaration - EPD | 9AKK108470A1695 |
| 9AKK108470A1696 | |
| Technische | |
| Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu) | (1000 V AC) 3 kA |
| Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs) | (1000 V AC) 2 kA |
| Anzeige der Kontaktposition | EIN / AUS / TRIP |
| Energiebegrenzungsklasse | 3 |
| Anzahl der geschützten Masten | 2 |
| Anzahl der Pole | 2P |
| Anzugsdrehmoment | 3,5 Nm |
| Release-Typ | K |
| Kennzeichnung des Betätigers | I / O |
| Empfohlener Schraubendreher | Pozidriv 2 |
| Verfügbares Zubehör | Ja |
| Bemerkungen | Anschluss von oben und unten Verbinden nur mit CU IP40 im Gehäuse mit Abdeckung Käfigklemme mit unverlierbarer Schraube |
| Anschlusskapazität | Flexibel 0 ... 50 mm² |
| Starr 0 ... 70 mm² | |
| Terminal-Typ | Schraubklemmen |
| Elektrische | |
| Auslösecharakteristik | K |
| Bemessungsbetriebsspannung | nach IEC 60947-2 1000 V AC |
| Nennisolationsspannung (UIch) | nach IEC/EN 60664-1 1000 V |
| Bewertete Impuls-Widerstand Spannung (UImp) | 8 kV |
| Art der Eingangsspannung | Ac |
| Nennstrom (IN) | 125 A |
| Häufigkeit (F) | 60...60 Hz |
| Nennfrequenz (f) | 50/60 Hz |
| Leistungsverlust | 18,8 W |
| bei Nennbetriebsbedingungen pro Pol 9,4 W | |
| Kategorie "Überspannung" | Ⅲ |
| Design | |
| Gehäuse-Material | Isolationsgruppe I, RAL 7035 |
| Material-Konformität | |
| RoHS-Erklärung | 2CCC005084D0202 |
| RoHS-Informationen | Im Anschluss an die EU-Richtlinie 2011/65/EU und Die Änderung 2015/863 22. Juli 2019 |
| RoHS-Datum | 20211214 |
| REACH-Erklärung | Artikel-Nr.: 9AKK108470A9089 |
| REACH-Informationen | Falsch - enthält keine Stoffe > 0,1 Massenprozent |
| REACH-Datum | 20250313 |
| Vorlage für die Berichterstattung über Konfliktmineralien (CMRT) | 9AKK108468A3363 |
| WEEE-Kategorie | 5. Kleingeräte (keine außendimension mehr als 50 cm) |
| WEEE B2C / B2B | Business-to-Business |
| Umwelt | |
| Umgebungslufttemperatur | Betrieb -25 ... +60 °C |
| Lagerung -40 ... +70 °C | |
| Schutzgrad | IP20 |
| Grad der Verschmutzung | 2 |
| Beständigkeit gegen Vibrationen | 1 mm 2 - 13,2 Hz |
| 0,7 g mit Last 100% x Ie 13,2 - 100 Hz | |
| Schockfestigkeit nach IEC 60068-2-27 | 5 Gramm |
| 30 ms | |
| Umweltinformationen | 2CCY413207D0203 |
| Dimensionen | |
| Breite in Anzahl der modularen Abstände | 3 |
| Produkt-Nettobreite | 54 mm |
| Nettohöhe des Produkts | 142 mm |
| Produkt-Nettotiefe / -länge | 82,5 mm |
| Nettogewicht des Produkts | 490 Gramm |
| Eingebaute Tiefe (T2) | 82,5 mm |
| Bestellung | |
| Einheiten der Paketstufe 1 | Box 1 Stück |
| Bruttogewicht der Paketstufe 1 | 580 g |
| Zertifikate und Erklärungen | |
| Konformitätserklärung - CE | 2CCC005084D0202 |
| Installation | |
| Anleitungen und Handbücher | 2CCC413016M0008 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7,5 mm Montageschiene) nach IEC 60715 | |
| Einbaulage | jegliche |
| Beliebte Downloads | |
| Datenblatt, Technische Informationen | 9AKK108468A9560 |
| 9AKK108468A9561 | |
| 9AKK108468A9562 | |
| Externe Klassifikationen und Standards | |
| ETIM 9 | EC000042 - Miniatur-Leistungsschalter (MCB) |
| ETIM 10 | EC000042 - Miniatur-Leistungsschalter (MCB) |
| Eclass | V11.0 : 27141901 |
| Objekt-Klassifizierungscode | F |
| Standards | IEC/EN 60947-2 |
| UL 1077 | |
| Merkmal | Wert |
|---|---|
| Einbautiefe (EF000218) | 82.5 mm |
| Auslösecharakteristik (EF000889) | K |
| Polzahl (gesamt) (EF008618) | 2 |
| Anzahl der abgesicherten Pole (EF005548) | 2 |
| Bemessungsstrom (EF000227) | 125 A |
| Bemessungsisolationsspannung Ui (EF001366) | 1000 V |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | 8 kV |
| Spannungsart (EF000187) | AC |
| Frequenz (EF000416) | 50 Hz |
| Energiebegrenzungsklasse (EF002568) | 3 |
| Unterputzmontage (EF007517) | Nein |
| Mitschaltender Neutralleiter (EF005997) | Nein |
| Überspannungskategorie (EF002569) | 3 |
| Verschmutzungsgrad (EF002570) | 2 |
| Zusatzeinrichtungen möglich (EF008148) | Ja |
| Breite in Teilungseinheiten (EF002950) | 3 |
| Schutzart (IP) (EF005474) | IP20 |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0 mm² |
| Explosionsgeschützt (EF004663) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
