ABBIndustriell2CCF019022R0001 ABB Int.aut. S802HV-K13 2p 16A

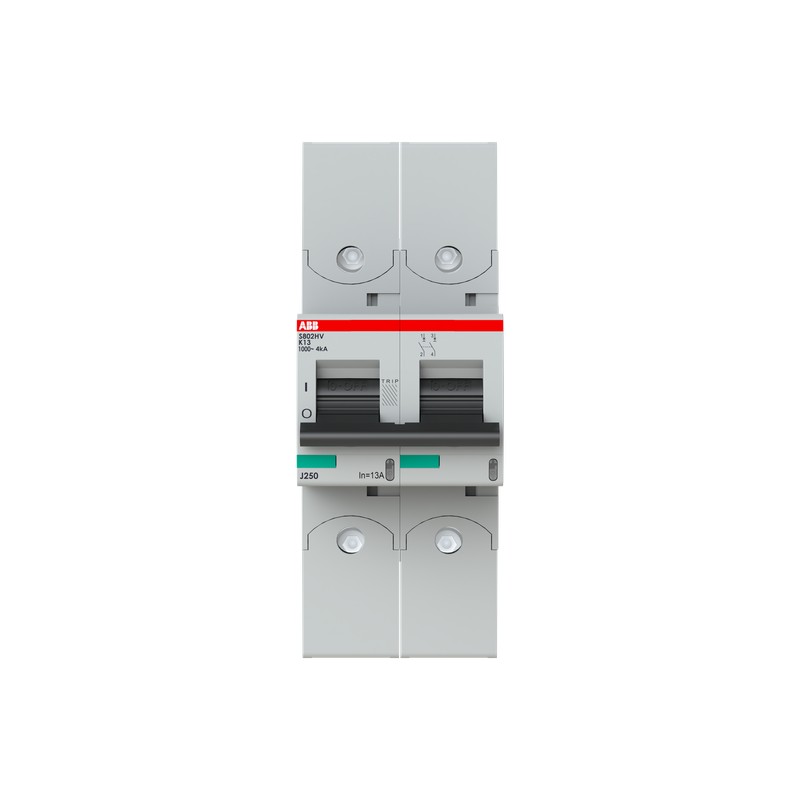

ABB 2CCF019022R0001 2CCF019022R0001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CCF019022R0001 ABB Int.aut. S802HV-K13 2p 16A

Artikel-Nr.: 2CCF019022R0001

Hersteller: ABB

Beschreibung:

Int.aut. S802HV-K13 2p 16A
S802HV-K13 Hochleistungs-MCB

Kategorien:

  • Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
  • ABB > Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 477,73 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

  • Erweiterter Produkttyp:
    S802HV-K13
  • Produkt-ID:
    Artikel-Nr.: 2CCF019022R0001
  • Ean:
    7612271436704
  • Katalogbeschreibung:
    S802HV-K13 Hochleistungs-MCB
  • Lange Beschreibung:
    Der S802HV-K13 ist ein 2-poliger Hochleistungs-Leistungsschalter mit K-Charakteristik, mit Käfiganschluss, langen Trennplatten und einem Nennstrom von 13 A. Es handelt sich um einen Strombegrenzer mit einem maximalen Ausschaltvermögen von 4kA bei 580/1000V. Er verfügt über zwei unterschiedliche Auslösemechanismen, den thermischen Auslösemechanismus für den Überlastschutz und den elektromechanischen Auslösemechanismus für den Kurzschlussschutz. Das S802HV-K13 entspricht der IEC/EN 60947-2 und ermöglicht den Einsatz in industriellen Anwendungen. Es kann weltweit eingesetzt werden. Das umfangreiche Zubehörprogramm macht die Verwendung des S802HV-K13 komfortabler. Durch die schnelle Lichtbogenlöschung des S802HV-K13 ist Ihre Anwendung gesichert.

Technische

  • Standards:
    IEC/EN 60947-2
  • Anzahl der Polen:
    2
  • Anzahl der geschützten Pole:
    2
  • Tripping-Charakter:
    K
  • Nennstrom (IN):
    13 A
  • Nennbetriebsspannung:
    580/1000 V AC
  • Stromverlust:
    1 2
    bei Nennbetriebsbedingungen pro Pol 2 W
  • Nennisolationsspannung (UIch):
    1000 V AC
  • Nennfrequenz (f):
    50...60 Hz
  • Bewertete Kurzschlusskapazität (ICn):
    (400 V) 2,5 kA
    (230 V) 2,5 kA
  • Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
    (580 / 1000 V AC) 4 kA
  • Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
    (580 / 1000 V AC) 2,5 kA
  • Energiebegrenzungsklasse:
    3
  • Überspannungskategorie:
    Ⅲ
  • Verschmutzungsgrad:
    2
  • Bewertete Impuls-Widerstand Spannung (UImp):
    8 kV
  • Gehäusematerial:
    Isolationsgruppe I, RAL 7035
  • Betätigermarkierung:
    I / O
  • Kontaktpositionsanzeige:
    EIN / AUS / TRIP
  • Schutzgrad:
    IP20
  • Bemerkungen:
    Verbindung von oben und unten
    Nur mit CU verbinden
    IP40 im Gehäuse mit Abdeckung
    Käfigklemme mit unverlierbarer Schraube
  • Klemmentyp:
    Schraubklemmen
  • Anschlusskapazität:
    Starr 0 ... 50 mm²
    Flexibel 0 ... ca. 70 mm²
  • Anzugsmoment:
    3,5 Nm
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Montage auf DIN Rail:
    TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715
    TH35-7.5 (35 x 7,5 mm Montageschiene) nach IEC 60715
  • Montageposition:
    jegliche
  • Eingebaute Tiefe (T2):
    82,5 mm

Umwelt

  • Umgebungslufttemperatur:
    Betrieb -25...60 °C
  • Stoßfestigkeit nach IEC 60068-2-27:
    5 Gramm
    30 ms
  • Vibrationsbeständigkeit nach IEC 60068-2-6:
    2 - 13,2 Hz / 1mm
    13,2 - 100Hz / 0,7g
    mit Last 100% x Ie
  • Umweltbedingungen:
    Feuchtwärme zyklisch nach IEC 60068-2-30 12+12 Zyklen
    Feuchtwärme zyklisch nach IEC 60068-2-30 55°C @ 90-96%
    Feuchte Wärme Zyklisch nach IEC 60068-2-30 25°C @ 90-100%
    Dry Heat Test B nach IEC 60068-2-2 16 Stunden @ 55 °C
    Dry Heat Test B nach IEC 60068-2-2 2 Stunden @ 70 °C
  • RoHS-Status:
    Nach EU-Richtlinie 2011/65/EU

Dimensionen

  • Produktnetzbreite:
    54Mm
  • Produktnetztiefe / Länge:
    82.5Mm
  • Produkt-Nettohöhe:
    142Mm
  • Produkt-Nettogewicht:
    490G

Containerinformationen

  • Paket-Level-1-Einheiten:
    Box 1 Stück
  • Paketebene 1 Breite:
    152 mm
  • Paketebene 1 Tiefe / Länge:
    60 mm
  • Paketebene 1 Höhe:
    99 mm
  • PaketStufe 1 Bruttogewicht:
    580 g
  • Paket Ebene 1 EAN:
    7612271436704

Bestellung

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362020

Zertifikate und Deklarationen (Dokumentnummer)

Beliebte Downloads

Klassifizierungen

  • Objektklassifizierungscode:
    F
  • ETIM 6:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 7:
    EC000042 - Miniatur-Leistungsschalter (MCB)

ETIM for 2CCF019022R0001 Schutzschaltgeräte, Sicherungen (EC000042)

MerkmalsnameEinbautiefe (EF000218)
Merkmalswert82.5 mm
MerkmalsnameAuslösecharakteristik (EF000889)
MerkmalswertK
MerkmalsnamePolzahl (gesamt) (EF008618)
Merkmalswert2
MerkmalsnameAnzahl der abgesicherten Pole (EF005548)
Merkmalswert2
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert13 A
MerkmalsnameBemessungsisolationsspannung Ui (EF001366)
Merkmalswert1000 V
MerkmalsnameBemessungsstoßspannungsfestigkeit Uimp (EF011980)
Merkmalswert8 kV
MerkmalsnameSpannungsart (EF000187)
MerkmalswertAC
MerkmalsnameFrequenz (EF000416)
Merkmalswert50 Hz
MerkmalsnameEnergiebegrenzungsklasse (EF002568)
Merkmalswert3
MerkmalsnameUnterputzmontage (EF007517)
MerkmalswertNein
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertNein
MerkmalsnameÜberspannungskategorie (EF002569)
Merkmalswert3
MerkmalsnameVerschmutzungsgrad (EF002570)
Merkmalswert2
MerkmalsnameZusatzeinrichtungen möglich (EF008148)
MerkmalswertJa
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert3
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0 mm²
MerkmalsnameExplosionsgeschützt (EF004663)
MerkmalswertNein
