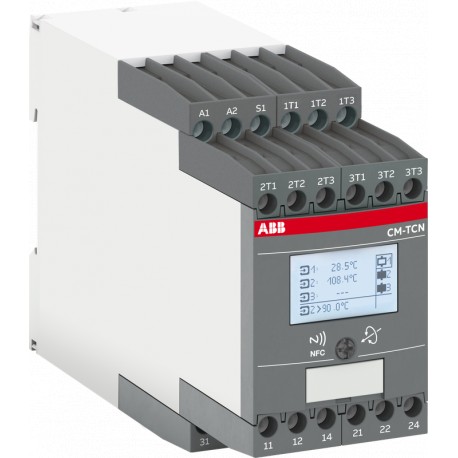

1SVR760740R0120 ABB RELE TEMP. 3 SENSOREN Modbus-RTU Push-In
1SVR760740R0120
ABB
RELE TEMP. 3 SENSOREN Modbus-RTU Push-In
Temp.-überwachungsrelais -200..+850°C, 24-240V AC/DC, Push-In, Modbus RTU
Relais > Temperaturüberwachungsgerät
Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| EAN | 4013614552663 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC112286C0201 |
| Montage- und Betriebsanleitung | 1SVC750040M0000 |
| 2CDC112285M0201 | |
| CAD Maßzeichnung | 2CDC001079B0201 |
| EPLAN Daten | 9AAC159147_EPLAN |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45 mm |
| Höhe (Netto-Abmessung) | 85.6 mm |
| Tiefe (Netto-Abmessung) | 103.7 mm |
| Nettogewicht | 0.27 kg |
| Technische Daten | |
| Funktion | Übertemperaturüberwachung |
| Untertemperaturüberwachung | |
| Über- und Untertemperaturüberwachung | |
| Messbereich | -200 ... 850 °C |
| Sensortyp | PT100 Temperaturfühler |
| PTC-Widerstand | |
| Bimetall-Schalter | |
| NTC-Widerstand | |
| PT1000 Temperaturfühler | |
| Bemessungssteuerspeisespannung (Us) | 24 ... 240 V AC/DC |
| Bemessungsfrequenz (f) | Versorgungsstromkreis 50 Hz |
| Versorgungsstromkreis 60 Hz | |
| Versorgungsstromkreis DC Hz | |
| Ausgang | 3x 1 Wechsler, konfigurierbar |
| Anschlussart | Steckklemme |
| Bemessungsbetriebsstrom AC-12 (Ie) | (230 V) 4 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V) 3 A |
| Bemessungsbetriebsstrom DC-12 (Ie) | (24 V) 4 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 2 A |
| Minimales Schaltvermögen | 12 V |
| 100 mA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Messstrom-/Ausgangsstromkreis 6 kV |
| Ausgangsstromkreis 1/Ausgangsstromkreis 2 4 kV | |
| Versorgungsstrom-/Messstromkreis 6 kV | |
| Versorgungsstrom-/Ausgangsstromkreis 6 kV | |
| Bemessungsisolationsspannung (Ui) | Messstromkreis / Ausgangsstromkreis 600 V |
| Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V | |
| Versorgungsstromkreis / Messstromkreis 600 V | |
| Versorgungsstromkreis / Ausgangsstromkreis 600 V | |
| Schutzart | Gehäuse IP50 |
| Anschlussklemmen IP20 | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Kurzschlussschutzeinrichtung | Ausgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 6 A |
| Ausgangsstromkreis Schließer- Sicherungstyp F 10 A | |
| Elektrische Belastbarkeit | AC-12 100000 Zyklen |
| Mechanische Lebensdauer | Betriebsabläufe 30000000 Zyklen |
| Anschlussmöglichkeit | flexibel mit Aderendhülse 2x 0.5 ... 1.5 mm² |
| flexibel mit isolierter Aderendhülse 2x 0.5 ... 1.5 mm² | |
| flexibel 2x 0.5 ... 1.5 mm² | |
| starr 2x 0.5 ... 1.5 mm² | |
| Abisolierlänge | 8 mm |
| Einbaulage | Position 1 bis 6 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Ausgangsstromkreis 300 V AC |
| Schaltleistung UL/CSA | B300 |
| Anschlussmöglichkeit UL/CSA | flexibel 2x 18-16 AWG |
| starr 2x 20-16 AWG | |
| Schaltleistung von Kontaktelementen nach UL508 | B300 |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD981001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Umweltprodukterklärung - EPD | 1SAC200438H0001 |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2018010303056014 |
| CSA Zertifikat | UL-CA-L140448-41-22600202-1 |
| Konformitätserklärung - CCC | 2020980303000208 |
| Konformitätserklärung - CE | 1SVD981067-00 |
| Konformitätserklärung - UKCA | 1SVD981067-10 |
| Konformitätserklärung gemäß EU Data Act | 1SFC100125C0341 |
| UL Zertifikat | UL-US-L140448-11-22600202-1 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 97 mm |
| Länge Verpackungseinheit 1 | 52.5 mm |
| Höhe Verpackungseinheit 1 | 109 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.299 kg |
| EAN Verpackungseinheit 1 | 4013614552663 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| ETIM 7 | EC001446 - Temperaturüberwachungsgerät |
| ETIM 8 | EC001446 - Temperaturüberwachungsgerät |
| ETIM 9 | EC001446 - Temperaturüberwachungsgerät |
| eClass | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| E-Nummer (Norwegen) | 4187799 |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Federzuganschluss |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Anzahl der Messkreise (EF003425) | 1 |
| Fehlerspeicherung möglich (EF003423) | Nein |
| Externer Reset möglich (EF003426) | Nein |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Temperaturmessbereich (EF009788) | -200 °C |
| Breite (EF000008) | 45 mm |
| Höhe (EF000040) | 85.6 mm |
| Tiefe (EF000049) | 103.7 mm |
