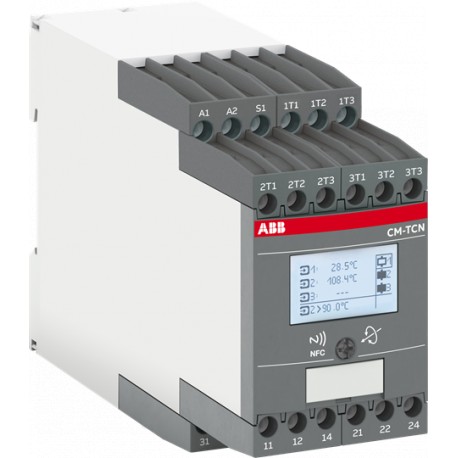

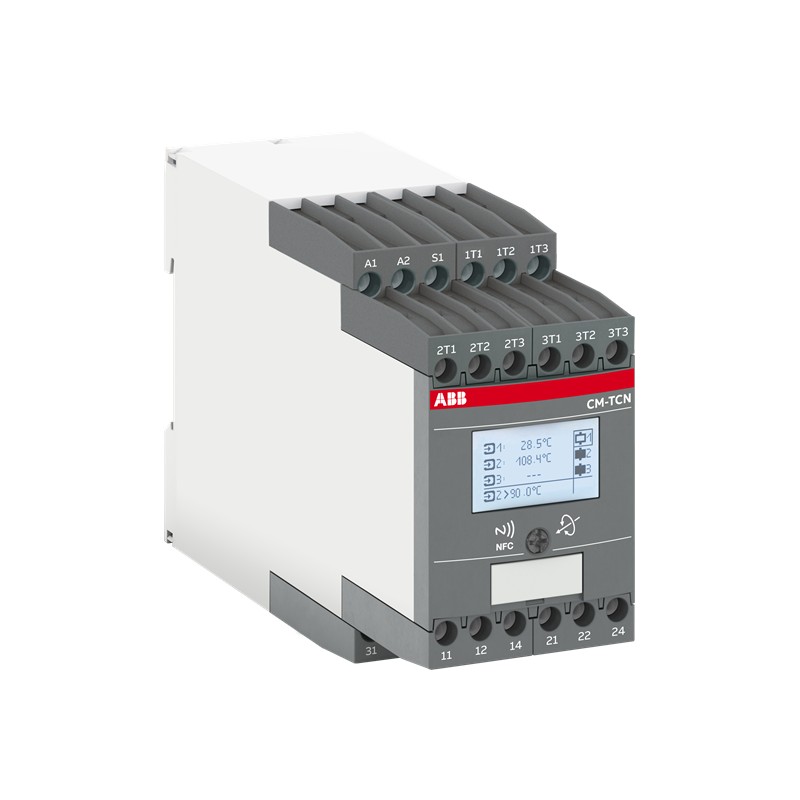

ABB 1SVR760740R0110 1SVR760740R0110 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SVR760740R0110 ABB TEMPERATURRELAIS 3 SENSOREN, -200ºC-850ºC

Artikel-Nr.: 1SVR760740R0110

Hersteller: ABB

Beschreibung:

TEMPERATURRELAIS 3 SENSOREN, -200ºC-850ºC
RELE DE TEMP 3 SENSOREN, -200oC-850oC
CM-TCN.011P Temp.-überwachungsrelais Temp.-bereich -200..+850°C, 24-240V AC/DC

Kategorien:

  • Relais > Temperaturüberwachungsgerät
  • ABB > Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 369,11 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
EAN4013614552625
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2CDC112286C0201
Montage- und Betriebsanleitung1SVC750040M0000
2CDC112285M0201
CAD Maßzeichnung2CDC001079B0201
EPLAN Daten9AAC159147_EPLAN
Abmessungen
Breite (Netto-Abmessung)45 mm
Höhe (Netto-Abmessung)85.6 mm
Tiefe (Netto-Abmessung)103.7 mm
Nettogewicht0.265 kg
Technische Daten
FunktionÜbertemperaturüberwachung
Untertemperaturüberwachung
Über- und Untertemperaturüberwachung
Messbereich-200 ... 850 °C
SensortypPT100 Temperaturfühler
PTC-Widerstand
Bimetall-Schalter
NTC-Widerstand
PT1000 Temperaturfühler
Bemessungssteuerspeisespannung (Us)24 ... 240 V AC/DC
Bemessungsfrequenz (f)Versorgungsstromkreis 50 Hz
Versorgungsstromkreis 60 Hz
Versorgungsstromkreis DC Hz
Ausgang3 x 1 Wechsler, konfigurierbar
AnschlussartSteckklemme
Bemessungsbetriebsstrom AC-12 (Ie)(230 V) 4 A
Bemessungsbetriebsstrom AC-15 (Ie)(230 V) 3 A
Bemessungsbetriebsstrom DC-12 (Ie)(24 V) 4 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 2 A
Minimales Schaltvermögen12 V
100 mA
Bemessungsstoßspannungsfestigkeit (Uimp)Messstromkreis / Ausgangsstromkreis 6 kV
Ausgangsstromkreis 1 / Ausgangsstromkreis 2 4 kV
Versorgungsstromkreis / Messstromkreis 6 kV
Versorgungsstromkreis / Ausgangsstromkreis 6 kV
Bemessungsisolationsspannung (Ui)Messstromkreis / Ausgangsstromkreis 600 V
Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V
Versorgungsstromkreis / Messstromkreis 600 V
Versorgungsstromkreis / Ausgangsstromkreis 600 V
SchutzartGehäuse IP50
Anschlussklemmen IP20
ÜberspannungskategorieIII
Verschmutzungsgrad2
KurzschlussschutzeinrichtungAusgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 6 A
Ausgangsstromkreis Schließer- Sicherungstyp F 10 A
Elektrische BelastbarkeitAC-12 100000 Zyklen
Mechanische LebensdauerBetriebsabläufe 30000000 Zyklen
Anschlussmöglichkeitflexibel mit Aderendhülse 2x 0.5 ... 1.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.5 ... 1.5 mm²
flexibel 2x 0.5 ... 1.5 mm²
starr 2x 0.5 ... 1.5 mm²
Abisolierlänge8 mm
EinbaulagePosition 1 bis 6
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAAusgangsstromkreis 300 V AC
Schaltleistung UL/CSAB300
Anschlussmöglichkeit UL/CSAflexibel 2x 18-16 AWG
starr 2x 20-16 AWG
Schaltleistung von Kontaktelementen nach UL508B300
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +60 °C
(Lagerung) -40 ... +85 °C
Höchstzulässige Betriebshöhenlageohne Derating 2000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SVD981001-4501
RoHS Erklärung1SVD981001-4401
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006536
ABB EcoSolutions
Umweltprodukterklärung - EPD1SAC200438H0001
Zertifikate und Deklarationen
CQC ZertifikatCQC2018010303056014
CSA ZertifikatUL-CA-L140448-41-22600202-1
Konformitätserklärung - CCC2020980303000208
Konformitätserklärung - CE1SVD981067-00
Konformitätserklärung - UKCA1SVD981067-10
UL ZertifikatUL-US-L140448-11-22600202-1
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 197 mm
Länge Verpackungseinheit 152.5 mm
Höhe Verpackungseinheit 1109 mm
Bruttogewicht Verpackungseinheit 10.293 kg
EAN Verpackungseinheit 14013614552625
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)B
ETIM 7EC001446 - Temperaturüberwachungsgerät
ETIM 8EC001446 - Temperaturüberwachungsgerät
ETIM 9EC001446 - Temperaturüberwachungsgerät
eClassV11.0 : 27371810
UNSPSC39122331
E-Nummer (Norwegen)4187798

ETIM for 1SVR760740R0110 Relais (EC001446)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFederzuganschluss
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameAnzahl der Messkreise (EF003425)
Merkmalswert1
MerkmalsnameFehlerspeicherung möglich (EF003423)
MerkmalswertNein
MerkmalsnameExterner Reset möglich (EF003426)
MerkmalswertNein
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert2
MerkmalsnameTemperaturmessbereich (EF009788)
Merkmalswert-200 °C
MerkmalsnameBreite (EF000008)
Merkmalswert45 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert85.6 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert103.7 mm

DATASHEET - PDF
