> ABB>Elektronische Relais>1SVR750740R0110 ABB TEMPERATURRELAIS 3 SENSOREN, -200ºC-850ºC
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

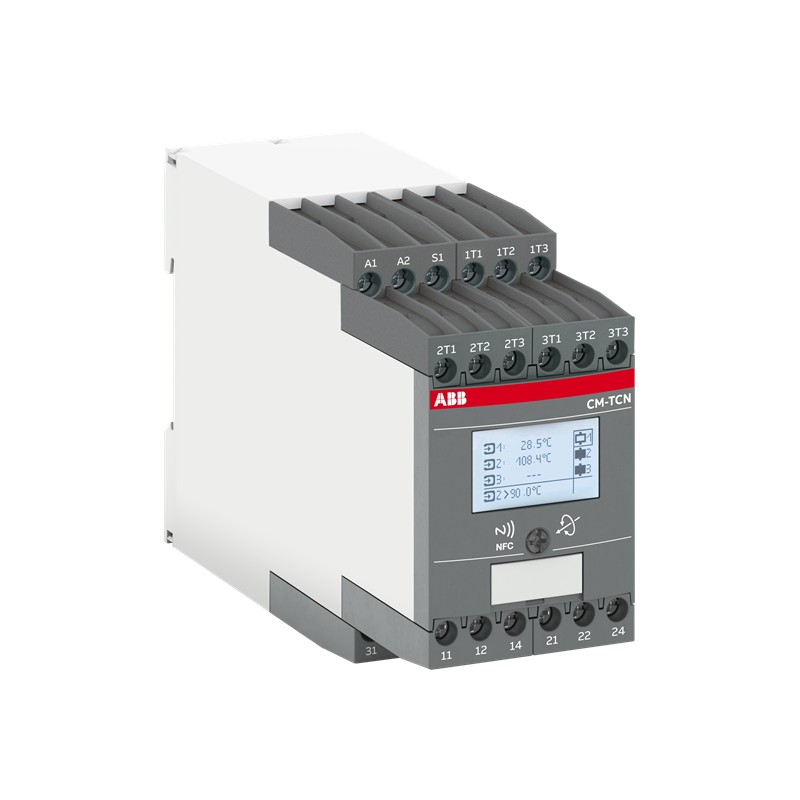

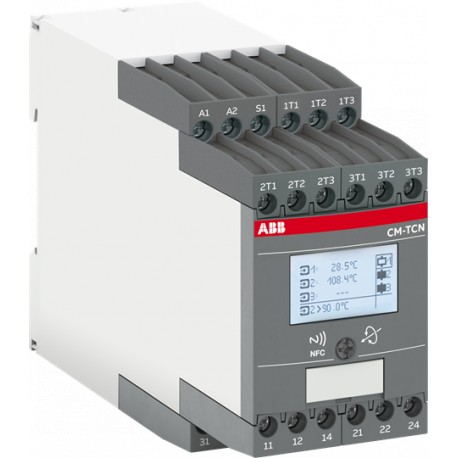

1SVR750740R0110 ABB TEMPERATURRELAIS 3 SENSOREN, -200ºC-850ºC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SVR750740R0110 ABB TEMPERATURRELAIS 3 SENSOREN, -200ºC-850ºC

1SVR750740R0110

ABB

TEMPERATURRELAIS 3 SENSOREN, -200ºC-850ºC

RELE DE TEMP 3 SENSOREN, -200oC-850oC

CM-TCN.011S Temp.-überwachungsrelais Temp.-bereich -200..+850°C, 24-240 VAC/DC

Mehr Infos


Relais > Temperaturüberwachungsgerät

Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $449.00
Stückpreis: $449.00
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
EAN4013614552519
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2CDC112286C0201
Montage- und Betriebsanleitung1SVC750040M0000
2CDC112285M0201
CAD Maßzeichnung2CDC001079B0201
EPLAN Daten9AAC159147_EPLAN
Abmessungen
Breite (Netto-Abmessung)45 mm
Höhe (Netto-Abmessung)85.6 mm
Tiefe (Netto-Abmessung)103.7 mm
Nettogewicht0.265 kg
Technische Daten
FunktionÜbertemperaturüberwachung
Untertemperaturüberwachung
Über- und Untertemperaturüberwachung
Messbereich-200 ... 850 °C
SensortypPT100 Temperaturfühler
PTC-Widerstand
Bimetall-Schalter
NTC-Widerstand
PT1000 Temperaturfühler
Bemessungssteuerspeisespannung (Us)24 ... 240 V AC/DC
Bemessungsfrequenz (f)Versorgungsstromkreis 50 Hz
Versorgungsstromkreis 60 Hz
Versorgungsstromkreis DC Hz
Ausgang3 x 1 Wechsler, konfigurierbar
AnschlussartSchraubklemme
Bemessungsbetriebsstrom AC-12 (Ie)(230 V) 4 A
Bemessungsbetriebsstrom AC-15 (Ie)(230 V) 3 A
Bemessungsbetriebsstrom DC-12 (Ie)(24 V) 4 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 2 A
Minimales Schaltvermögen12 V
100 mA
Bemessungsstoßspannungsfestigkeit (Uimp)Messstromkreis / Ausgangsstromkreis 6 kV
Ausgangsstromkreis 1 / Ausgangsstromkreis 2 4 kV
Versorgungsstromkreis / Messstromkreis 6 kV
Versorgungsstromkreis / Ausgangsstromkreis 6 kV
Bemessungsisolationsspannung (Ui)Messstromkreis / Ausgangsstromkreis 600 V
Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V
Versorgungsstromkreis / Messstromkreis 600 V
Versorgungsstromkreis / Ausgangsstromkreis 600 V
SchutzartGehäuse IP50
Anschlussklemmen IP20
ÜberspannungskategorieIII
Verschmutzungsgrad2
KurzschlussschutzeinrichtungAusgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 6 A
Ausgangsstromkreis Schließer- Sicherungstyp F 10 A
Elektrische BelastbarkeitAC-12 100000 Zyklen
Mechanische LebensdauerBetriebsabläufe 30000000 Zyklen
Anschlussmöglichkeitflexibel mit Aderendhülse 1x 0.5 ... 2.5 mm²
flexibel mit Aderendhülse 2x 0.5 ... 1.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.5 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.5 ... 1.5 mm²
flexibel 1x 0.5 ... 2.5 mm²
flexibel 2x 0.5 ... 1.5 mm²
starr 1x 0.5 ... 4 mm²
starr 2x 0.5 ... 2.5 mm²
Anzugsdrehmoment0.6 ... 0.8 N·m
Abisolierlänge8 mm
Empfohlener Schraubendreher0.8 x 4
4.5
Nr. 1 Pozidriv
EinbaulagePosition 1 bis 6
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAAusgangsstromkreis 300 V AC
Schaltleistung UL/CSAB300
Anschlussmöglichkeit UL/CSAflexibel 1x 18-14 AWG
flexibel 2x 18-16 AWG
starr 1x 20-12 AWG
starr 2x 20-14 AWG
Anzugsdrehmoment UL/CSA7.08 in·lb
Schaltleistung von Kontaktelementen nach UL508B300
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +60 °C
(Lagerung) -40 ... +85 °C
Höchstzulässige Betriebshöhenlageohne Derating 2000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SVD981001-4501
RoHS Erklärung1SVD981001-4401
SCIP9494b35d-fd64-486d-9382-8c6833858181 Deutschland (DE)
Vereinfachtes SCIPf04f54e5-603b-4d97-be35-6c7ea2a58780 Deutschland (DE)
325f9a0a-5047-43a5-93e2-cb28c47c4f58 Polen (PL)
209af901-abf0-4620-bf80-e1b52d96a899 Niederlande (NL)
c61fdec8-b067-41ca-904b-651d6b1a883d Estland (EE)
479b5846-f7dd-4518-bc14-6ed46a37f3a4 Griechenland (GR)
7a23c79b-4274-4f33-b1a9-b34bb8d270e0 Portugal (PT)
4239644a-72ad-4d95-a591-ae7811e096a0 Schweden (SE)
2a4a67e6-4002-4800-8ab6-af093f60d7bb Polen (PL)
42b956b0-66c4-4b91-9999-90fe5a8f5be6 Norwegen (NO)
af54c2c3-3c03-46e2-b7d6-7a8431a141e5 Finnland (FI)
2ec22e04-edba-4435-b36b-f4a3e3565b33 Belgien (BE)
3c676d70-e541-4d7c-8482-bd695977c8ce Italien (IT)
87ee0e23-af7b-4a14-b89d-b3ebf399d837 Deutschland (DE)
7eee33af-2f09-49be-b234-8708f7faf592 Dänemark (DK)
308bc051-1c6e-4882-8cbb-16d2aae58a33 Deutschland (DE)
b977e703-6732-4130-9399-8a347ea57a02 Kroatien (CR)
8dadeab8-c361-4395-a13d-8ae01a355097 Tschechische Republik (CZ)
981d9dce-0472-4f6a-bb2e-52b8b811eccf Ungarn (HU)
22ab003b-c8d6-4a09-bd5a-9a632dc4f13d Bulgarien (BG)
4edb9d7a-1a1a-40a7-a8f1-6f2439e19cba Spanien (ES)
e4f9aaf5-f7c2-4b83-b311-e6e6c8b8a3ca Polen (PL)
324757bd-0410-4cf0-aee4-3d26ed8a2750 Frankreich (FR)
85a48b24-9915-4def-94cf-067315547dc1 Schweden (SE)
1bb58d38-3612-44d9-8b09-4709662b3fab Deutschland (DE)
ee706f09-1aeb-4424-84a7-c44b34470b7b Frankreich (FR)
69cb3107-9814-4376-8bb7-36218c4ea70c Ungarn (HU)
e4bbf51f-2b5a-492b-84d6-e6ca843b61f2 Belgien (BE)
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006536
ABB EcoSolutions
ABB EcoSolutionsJa
Umweltprodukterklärung - EPD1SAC200438H0001
Zertifikate und Deklarationen
CQC ZertifikatCQC2018010303056014
CSA ZertifikatUL-CA-L140448-41-22600202-2
Konformitätserklärung - CCC2020980303000208
Konformitätserklärung - CE1SVD981067-00
Konformitätserklärung - UKCA1SVD981067-10
UL ZertifikatUL-US-L140448-11-22600202-2
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 197 mm
Länge Verpackungseinheit 152.5 mm
Höhe Verpackungseinheit 1109 mm
Bruttogewicht Verpackungseinheit 10.293 kg
EAN Verpackungseinheit 14013614552519
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)B
ETIM 7EC001446 - Temperaturüberwachungsgerät
ETIM 8EC001446 - Temperaturüberwachungsgerät
ETIM 9EC001446 - Temperaturüberwachungsgerät
eClassV11.0 : 27371810
UNSPSC39122331
E-Nummer (Finnland)2712910
E-Nummer (Norwegen)4187796

ETIM for 1SVR750740R0110 Relais (EC001446)
Merkmal Wert
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Mit abnehmbaren Klemmen (EF003340) Nein
Anzahl der Messkreise (EF003425) 1
Fehlerspeicherung möglich (EF003423) Nein
Externer Reset möglich (EF003426) Nein
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Wechsler (EF008257) 2
Temperaturmessbereich (EF009788) -200 °C
Breite (EF000008) 45 mm
Höhe (EF000040) 85.6 mm
Tiefe (EF000049) 103.7 mm
