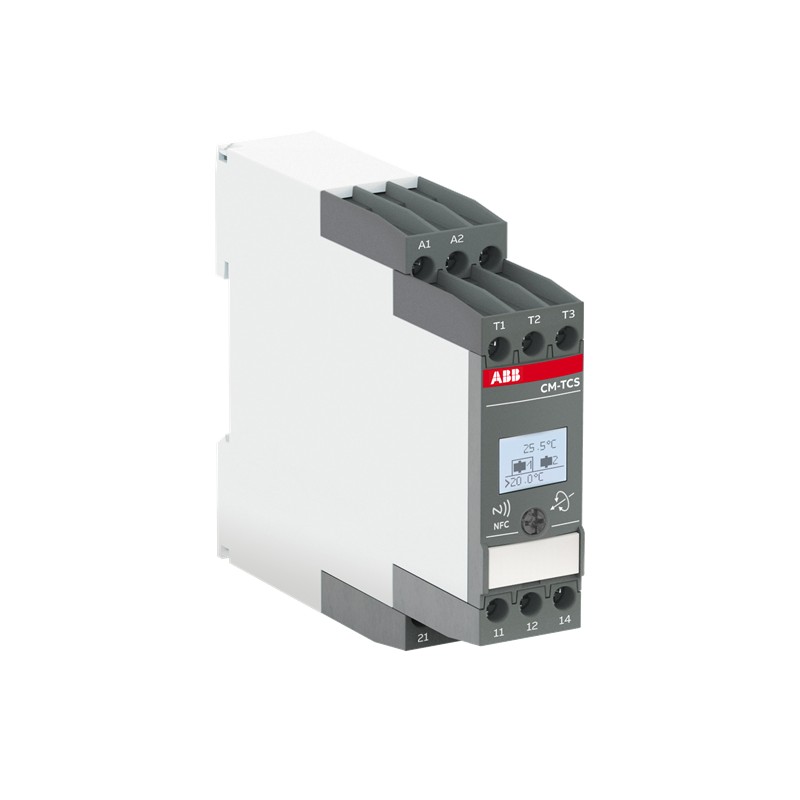

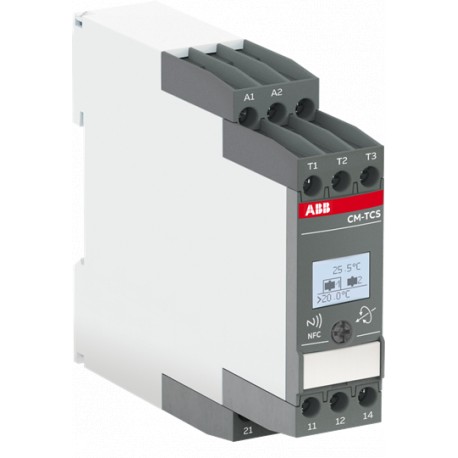

1SVR730740R0110 ABB Temperaturrelais 1 Sensor 24-240VAC/DC
1SVR730740R0110
ABB
Temperaturrelais 1 Sensor 24-240VAC/DC
Temp.-überwachungsrelais Temp.-bereich -200..+850°C, 1 Ch., 24-240V AC/DC
Relais > Temperaturüberwachungsgerät
Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| EAN | 4013614553110 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC112286C0201 |
| Montage- und Betriebsanleitung | 1SVC730690M0000 |
| 1SAC200259M0001 | |
| EPLAN Daten | 9AAC159147_EPLAN |
| Abmessungen | |
| Breite (Netto-Abmessung) | 22.5 mm |
| Höhe (Netto-Abmessung) | 85.6 mm |
| Tiefe (Netto-Abmessung) | 103.7 mm |
| Nettogewicht | 0.152 kg |
| Technische Daten | |
| Funktion | Übertemperaturüberwachung |
| Untertemperaturüberwachung | |
| Über- und Untertemperaturüberwachung | |
| Messbereich | -200 ... 850 °C |
| Sensortyp | PT100 Temperaturfühler |
| PTC-Widerstand | |
| Bimetall-Schalter | |
| NTC-Widerstand | |
| PT1000 Temperaturfühler | |
| Bemessungssteuerspeisespannung (Us) | 24 ... 240 V AC/DC |
| Bemessungsfrequenz (f) | Versorgungsstromkreis 50 Hz |
| Versorgungsstromkreis 60 Hz | |
| Versorgungsstromkreis DC Hz | |
| Ausgang | 2x 1 Wechsler, konfigurierbar |
| Anschlussart | Schraubklemme |
| Bemessungsbetriebsstrom AC-12 (Ie) | (230 V) 4 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V) 3 A |
| Bemessungsbetriebsstrom DC-12 (Ie) | (24 V) 4 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 2 A |
| Minimales Schaltvermögen | 12 V |
| 100 mA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Messstrom-/Ausgangsstromkreis 6 kV |
| Ausgangsstromkreis 1/Ausgangsstromkreis 2 4 kV | |
| Versorgungsstrom-/Messstromkreis 6 kV | |
| Versorgungsstrom-/Ausgangsstromkreis 6 kV | |
| Bemessungsisolationsspannung (Ui) | Messstromkreis / Ausgangsstromkreis 600 V |
| Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V | |
| Versorgungsstromkreis / Messstromkreis 600 V | |
| Versorgungsstromkreis / Ausgangsstromkreis 600 V | |
| Schutzart | Gehäuse IP50 |
| Anschlussklemmen IP20 | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Kurzschlussschutzeinrichtung | Ausgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 6 A |
| Ausgangsstromkreis Schließer- Sicherungstyp F 10 A | |
| Elektrische Belastbarkeit | AC-12 100000 Zyklen |
| Mechanische Lebensdauer | Betriebsabläufe 30000000 Zyklen |
| Anschlussmöglichkeit | flexibel mit Aderendhülse 1x 0.5 ... 2.5 mm² |
| flexibel mit Aderendhülse 2x 0.5 ... 1.5 mm² | |
| flexibel mit isolierter Aderendhülse 1x 0.5 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.5 ... 1.5 mm² | |
| flexibel 1x 0.5 ... 2.5 mm² | |
| flexibel 2x 0.5 ... 1.5 mm² | |
| starr 1x 0.5 ... 4 mm² | |
| starr 2x 0.5 ... 2.5 mm² | |
| Anzugsdrehmoment | 0.6 ... 0.8 N·m |
| Abisolierlänge | 8 mm |
| Empfohlener Schraubendreher | 0.8 x 4 |
| 4.5 | |
| Nr. 1 Pozidriv | |
| Einbaulage | Position 1 bis 6 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Ausgangsstromkreis 300 V AC |
| Anschlussmöglichkeit UL/CSA | flexibel 1x 18-14 AWG |
| flexibel 2x 18-16 AWG | |
| starr 1x 20-12 AWG | |
| starr 2x 20-14 AWG | |
| Anzugsdrehmoment UL/CSA | 7.08 in·lb |
| Schaltleistung von Kontaktelementen nach UL508 | B300 |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD981001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| SCIP | 5fbfc823-5156-41cc-a66b-ffcc71c571f1 Deutschland (DE) |
| Vereinfachtes SCIP | 085cf001-619b-4975-8b67-e676aabb8f6b Finnland (FI) |
| 12cbdee0-13dd-4317-bbe0-99bfb424b500 Schweden (SE) | |
| 2c9bcd68-81e8-4c75-9ec5-c7d83d8cfeb0 Portugal (PT) | |
| 3090eb5a-456e-4a39-b5a4-9105559bbd72 Bulgarien (BG) | |
| 348d4f53-6d54-407d-bc52-a6531aac43d7 Spanien (ES) | |
| 3ac2c488-17f9-4869-9532-09cd91b0b2fd Deutschland (DE) | |
| 4501ac42-78aa-4ad7-9cf8-41e21d34bb9b Polen (PL) | |
| 54748d21-27a6-43e2-917c-c51a5b309d98 Norwegen (NO) | |
| 54eb770f-64ef-47c2-9e6c-0556e0ac3296 Ungarn (HU) | |
| 5d110ea3-4eef-417e-a393-f22f26d82b7c Deutschland (DE) | |
| 67c64a43-ca57-4b83-b87d-2175ce2d53ae Deutschland (DE) | |
| 77ca5fa3-5119-4f9e-a505-ef54cc5a26a0 Deutschland (DE) | |
| 822cc916-cb2f-435d-ba1c-90be8aa29e8f Italien (IT) | |
| 890a4925-fe35-4f21-9790-43872c246606 Tschechische Republik (CZ) | |
| 8c390854-3be2-4c02-9da9-b2a6a0dcf0d4 Dänemark (DK) | |
| 942329d4-4714-4e7d-a995-16d6dc747e8d Estland (EE) | |
| 94a1447c-277b-4048-bfae-7514ff4f2db6 Griechenland (GR) | |
| a0055166-1385-4f72-bc6a-346f8163b707 Kroatien (CR) | |
| a29c3c45-941a-412a-a675-15a675baed0a Polen (PL) | |
| c50829b8-34a6-4362-a74c-b19015ba7f2c Polen (PL) | |
| c8bb8b8b-57ac-4574-a8d3-afb9c2f7368d Frankreich (FR) | |
| cd10422a-75af-433b-a200-36c203b96866 Niederlande (NL) | |
| db786b22-4909-4cae-9f78-f76d2e162c05 Belgien (BE) | |
| e0a9a4d8-4de0-405b-9fab-d84b35ea1d31 Belgien (BE) | |
| e2049f95-baa7-43d0-9b65-a96b9de8e049 Schweden (SE) | |
| edd565b1-2fe7-4712-8dfc-91c58785c34d Frankreich (FR) | |
| f9cb3fef-f83b-4586-b738-f66ceaeb9e53 Ungarn (HU) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Ja |
| Umweltprodukterklärung - EPD | 1SAC200438H0001 |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2018010303056014 |
| CSA Zertifikat | UL-CA-L140448-41-22600202-2 |
| Konformitätserklärung - CCC | 2020980303000208 |
| Konformitätserklärung - CE | 1SVD981086-00 |
| Konformitätserklärung - UKCA | 1SVD981086-10 |
| Konformitätserklärung gemäß EU Data Act | 1SFC100125C0342 |
| UL Zertifikat | UL-US-L140448-11-22600202-2 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 97 mm |
| Länge Verpackungseinheit 1 | 30 mm |
| Höhe Verpackungseinheit 1 | 109 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.172 kg |
| EAN Verpackungseinheit 1 | 4013614553110 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| ETIM 7 | EC001446 - Temperaturüberwachungsgerät |
| ETIM 8 | EC001446 - Temperaturüberwachungsgerät |
| ETIM 9 | EC001446 - Temperaturüberwachungsgerät |
| eClass | V11.0 : 27371810 |
| UNSPSC | 39122331 |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Anzahl der Messkreise (EF003425) | 1 |
| Fehlerspeicherung möglich (EF003423) | Nein |
| Externer Reset möglich (EF003426) | Nein |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Temperaturmessbereich (EF009788) | -200 °C |
| Breite (EF000008) | 22.5 mm |
| Höhe (EF000040) | 85.6 mm |
| Tiefe (EF000049) | 103.7 mm |
