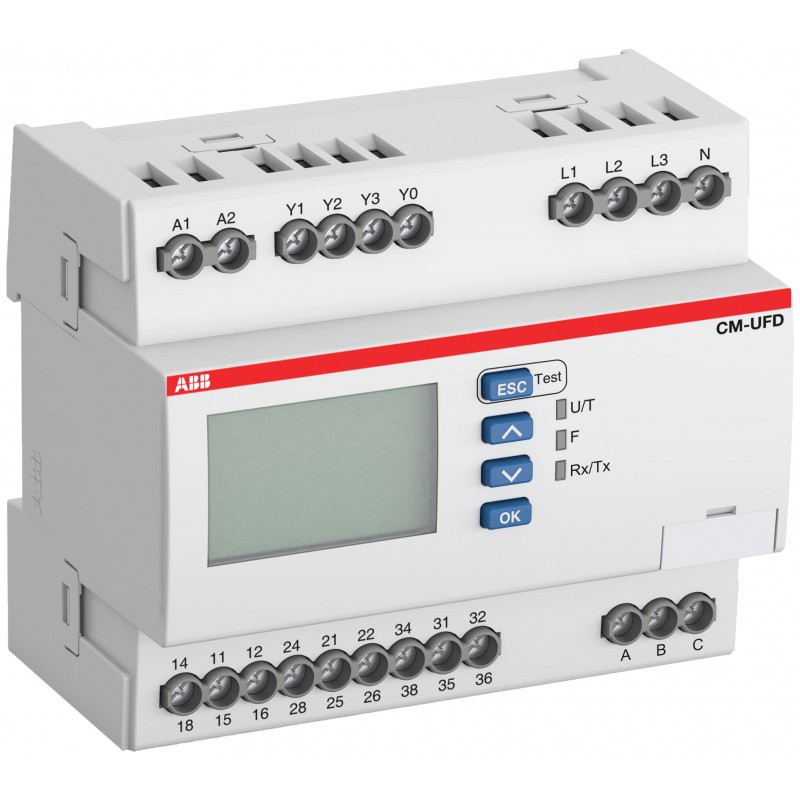

1SVR560731R3701 ABB Überwachungsrelais CM-UFDM31M
1SVR560731R3701
ABB
Überwachungsrelais CM-UFDM31M
Netzeinspeiseüberw.- Relais 3We,L-L=0-540VAC,L-N=0-312VAC,ModbusRTU Nach VDE-AR-N 4105, VDE-AR-N 4110
Relais > Spannungsüberwachungsgerät
Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| EAN | 4013614521126 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC112270D0101 |
| Montage- und Betriebsanleitung | 1SVC560515M0001 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 108 mm |
| Höhe (Netto-Abmessung) | 90 mm |
| Tiefe (Netto-Abmessung) | 67 mm |
| Nettogewicht | 0.312 kg |
| Technische Daten | |
| Funktion | Über- und Unterspannungsüberwachung |
| unterbrochene Neutralleiterüberwachung | |
| Über- und Unterfrequenzüberwachung | |
| 10 min Durchschnittswertüberwachung | |
| Vektorverschiebungserkennung | |
| ROCOF-Überwachung | |
| Messbereich | 0 ... 540 V AC |
| Bemessungssteuerspeisespannung (Us) | 24 ... 240 V AC/DC |
| Ausgang | 3 Wechsler (SPTD) |
| Anschlussart | Schraubklemme |
| Bemessungsbetriebsstrom AC-12 (Ie) | (230 V) 4 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V) 3 A |
| Bemessungsbetriebsstrom DC-12 (Ie) | (24 V) 4 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 2 A |
| Minimales Schaltvermögen | 24 V |
| 10 mA | |
| Schutzart | Gehäuse IP20 |
| Anschlussklemmen IP20 | |
| Verschmutzungsgrad | 3 |
| Kurzschlussschutzeinrichtung | Ausgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 10 A |
| Ausgangsstromkreis Schließer- Sicherungstyp F 10 A | |
| Elektrische Belastbarkeit | AC-12 100000 Zyklen |
| Mechanische Lebensdauer | Betriebsabläufe 30000000 Zyklen |
| Anschlussmöglichkeit | flexibel mit Aderendhülse 1x 0.25 ... 4.0 mm² |
| flexibel mit Aderendhülse 2x 0.25 ... 0.75 mm² | |
| flexibel mit isolierter Aderendhülse 1x 0.25 ... 4.0 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.25 ... 0.75 mm² | |
| flexibel 1x 0.2 ... 4.0 mm² | |
| flexibel 2x 0.2 ... 1.5 mm² | |
| starr 1x 0.2 ... 6.0 mm² | |
| starr 2x 0.2 ... 1.5 mm² | |
| Anzugsdrehmoment | 0.5 ... 0.6 N·m |
| Abisolierlänge | 8 mm |
| Einbaulage | Position 1 bis 6 |
| Montage auf DIN-Schiene | TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 |
| TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 | |
| Normen | VDE-AR-N 4105 |
| VDE-AR-N 4110 | |
| VDE-AR-N 4120 | |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | flexibel mit Aderendhülse 1x 24-12 AWG |
| flexibel mit Aderendhülse 2x 24-18 AWG | |
| flexibel mit isolierter Aderendhülse 1x 24-12 AWG | |
| flexibel mit isolierter Aderendhülse 2x 24-18 AWG | |
| flexibel 1x 24-12 AWG | |
| flexibel 2x 24-16 AWG | |
| starr 1x 24-10 AWG | |
| starr 2x 24-16 AWG | |
| Anzugsdrehmoment UL/CSA | 4.4 ... 5.3 in·lb |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -20 ... +60 °C |
| (Lagerung) -25 ... +50 °C | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD981001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| Umweltprodukterklärung - EPD | 1SAC200393H0001 |
| Zertifikate und Deklarationen | |
| cULus Zertifikat | cULus508_20170830-E140448 |
| Konformitätserklärung - CE | 1SVD981056-0001 |
| Konformitätserklärung - UKCA | 1SVD981056-1000 |
| TÜV Zertifikat | TUEV_AR-N4110_500810200-2019 |
| TUEV_BDEW_CM-UFD_M31 | |
| TUEV_AoC_44254-53768-01 | |
| TUEV_BDEW_D8_17_11_44254_017 | |
| ESY_0442540071 | |
| MAVIR-OVRAM-JKV-00748-00-2024-05-31 | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 121 mm |
| Länge Verpackungseinheit 1 | 71 mm |
| Höhe Verpackungseinheit 1 | 99 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.365 kg |
| EAN Verpackungseinheit 1 | 4013614521126 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| ETIM 7 | EC001438 - Spannungsüberwachungsgerät |
| ETIM 8 | EC001438 - Spannungsüberwachungsgerät |
| ETIM 9 | EC001438 - Spannungsüberwachungsgerät |
| eClass | V11.0 : 27371801 |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Spannungsmessbereich 1 (EF006134) | 0 V |
| Spannungsmessbereich 2 (EF006135) | 0 V |
| Spannungsart des Messbereichs (EF003399) | AC |
| Ansprechwert Spannung (EF008193) | 0 V |
| Min. einstellbare Ansprechverzögerungszeit (EF008190) | 1 s |
| Min. einstellbare Rückfallverzögerungszeit (EF008192) | 1 s |
| Breite (EF000008) | 108 mm |
| Höhe (EF000040) | 90 mm |
| Tiefe (EF000049) | 67 mm |
