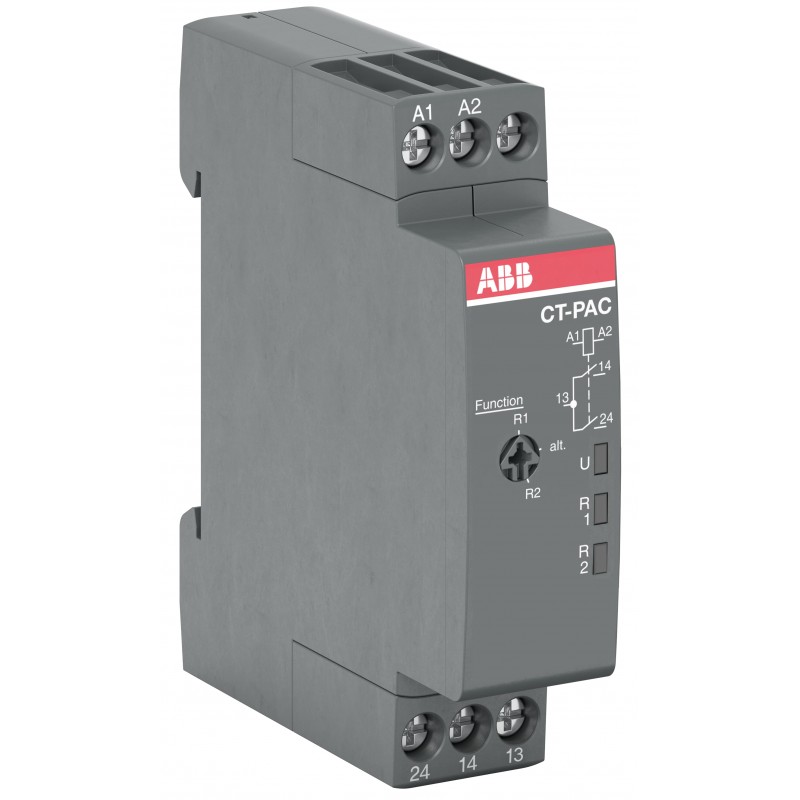

ABB 1SVR508180R0100 1SVR508180R0100 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SVR508180R0100 ABB Temp. Alter. Pumpen 24-48VDC/24-240VAC

Artikel-Nr.: 1SVR508180R0100

Hersteller: ABB

Beschreibung:

Temp. Alter. Pumpen 24-48VDC/24-240VAC
Zeitrelais, alternierend 2S, 24-48VDC/24-240VAC

Kategorien:

  • Relais > Zeitrelais
  • ABB > Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 45,46 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
EAN4013614555664
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2CDC110004C0110_01
Montage- und Betriebsanleitung1SVC500020M1001
1SVC500020M0001
CAD Maßzeichnung2CDC001079B0201
EPLAN Daten9AAC405924_EPLAN
Abmessungen
Breite (Netto-Abmessung)17.5 mm
Höhe (Netto-Abmessung)70 mm
Tiefe (Netto-Abmessung)63 mm
Nettogewicht0.059 kg
Technische Daten
ZeitrelaistypAlternating without Time Delay
Bemessungssteuerspeisespannung (Us)24 ... 240 V AC
24 ... 48 V DC
BemessungsbetriebsspannungHilfsstromkreis 250 V
Bemessungsfrequenz (f)50 / 60 Hz
DC
Ausgang2 Schließer
AnschlussartSchraubklemme
Bemessungsbetriebsstrom AC-12 (Ie)(230 V) 4 A
Bemessungsbetriebsstrom AC-15 (Ie)(230 V) 3 A
Bemessungsbetriebsstrom DC-12 (Ie)(24 V) 4 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 2 A
Minimales Schaltvermögen12 V
100 mA
Bemessungsstoßspannungsfestigkeit (Uimp)Eingangsstromkreis 4 kV
Bemessungsisolationsspannung (Ui)Eingangsstromkreis / Ausgangsstromkreis 300 V
Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V
SchutzartGehäuse IP50
Anschlussklemmen IP20
ÜberspannungskategorieIII
Verschmutzungsgrad3
KurzschlussschutzeinrichtungAusgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 6 A
Ausgangsstromkreis Schließer- Sicherungstyp F 10 A
Anschlussmöglichkeitflexibel 1x 0.5 ... 2.5 mm²
flexibel 2x 0.5 ... 1.5 mm²
starr 1x 0.5 ... 4 mm²
starr 2x 0.5 ... 1.5 mm²
Anzugsdrehmoment0.5 ... 0.8 N·m
Abisolierlänge7 mm
Empfohlener Schraubendreher0.8 x 4
Nr. 1 Pozidriv
EinbaulagePosition 1 bis 6
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
NormenIEC/EN 60947-5-1
CAN/CSA C22.2 No.14
UL 508
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAAusgangsstromkreis 300 V AC
Schaltleistung UL/CSAB300
Anschlussmöglichkeit UL/CSAflexibel 1x 18-14 AWG
flexibel 2x 18-16 AWG
starr 1x 20-12 AWG
starr 2x 20-16 AWG
Anzugsdrehmoment UL/CSA4.43 ... 7.08 in·lb
Schaltleistung von Kontaktelementen nach UL508B300
Entflammbarkeitsklasse nach UL94V-2
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -20 ... +60 °C
(Lagerung) -40 ... +85 °C
Höchstzulässige Betriebshöhenlageohne Derating 2000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SVD981001-4501
RoHS Erklärung1SVD981001-4401
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006536
Zertifikate und Deklarationen
CQC ZertifikatCQC2019010303150608
cULus ZertifikatcULus_20031209-E140448
Konformitätserklärung - CCC2020980303000209
Konformitätserklärung - CE1SVD981076-00
Konformitätserklärung - UKCA1SVD981076-10
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 189 mm
Länge Verpackungseinheit 120 mm
Höhe Verpackungseinheit 165 mm
Bruttogewicht Verpackungseinheit 10.071 kg
EAN Verpackungseinheit 14013614555664
EAN Verpackungseinheit 24013614580475
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC001439 - Zeitrelais
ETIM 8EC001439 - Zeitrelais
ETIM 9EC001439 - Zeitrelais
eClassV11.0 : 27371605
UNSPSC39121519
E-Nummer (Norwegen)4189329

ETIM for 1SVR508180R0100 Relais (EC001439)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameFunktion ansprechverzögert (EF003374)
MerkmalswertNein
MerkmalsnameFunktion rückfallverzögert (EF003401)
MerkmalswertNein
MerkmalsnameFunktion einschaltwischend (EF003378)
MerkmalswertNein
MerkmalsnameFunktion ausschaltwischend (EF003402)
MerkmalswertNein
MerkmalsnameFunktion Stern/Dreieck (EF003380)
MerkmalswertNein
MerkmalsnameFunktion Impulsformend (EF003403)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Pause beginnend, Festzeit (EF003363)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Impuls beginnend, Festzeit (EF003364)
MerkmalswertNein
MerkmalsnameFunktion taktend mit Pause beginnend, variabel (EF003365)
MerkmalswertNein
MerkmalsnameFunktion taktend mit Impuls beginnend, variabel (EF003366)
MerkmalswertNein
MerkmalsnameFernbedienung möglich (EF003361)
MerkmalswertNein
MerkmalsnameGeeignet als Fernbedienung (EF003362)
MerkmalswertNein
MerkmalsnameAufsteckbar auf Schütz (EF006952)
MerkmalswertNein
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert24 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert24 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert24 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameNennstrom (EF000001)
Merkmalswert4 A
MerkmalsnameAnzahl der Ausgänge, unverzögert, Öffner (EF006835)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Schließer (EF006836)
Merkmalswert2
MerkmalsnameAnzahl der Ausgänge, unverzögert, Wechsler (EF006837)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Öffner (EF006838)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Schließer (EF006839)
Merkmalswert2
MerkmalsnameAnzahl der Ausgänge, verzögert, Wechsler (EF006840)
Merkmalswert0
MerkmalsnameAusgänge, umschaltbar verzögert/unverzögert (EF006988)
MerkmalswertNein
MerkmalsnameMit Halbleiterausgang (EF003373)
MerkmalswertNein
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertJa
MerkmalsnameBreite (EF000008)
Merkmalswert17.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert70 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert63 mm
