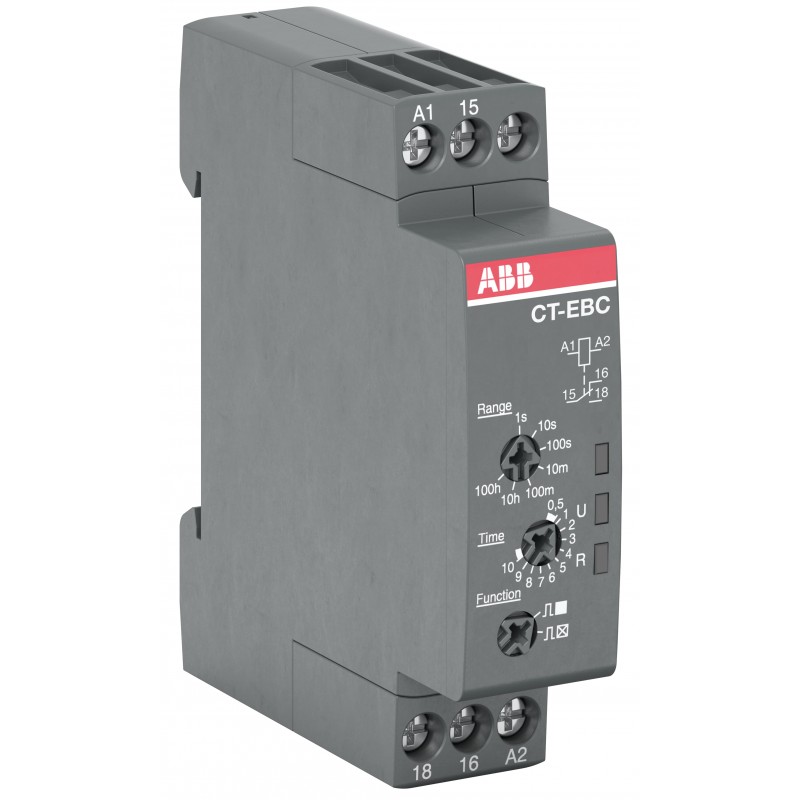

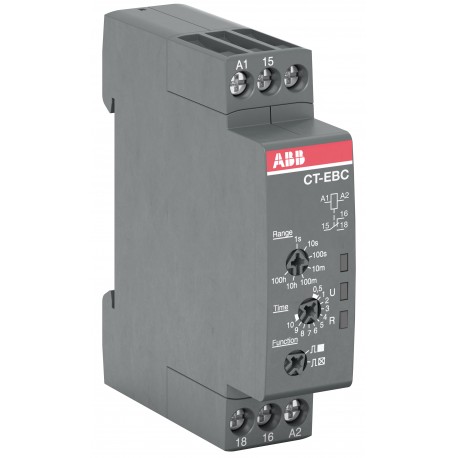

1SVR508150R0000 ABB Relais temp.interm.1c/o 24-48VDC/24-240VAC
1SVR508150R0000
ABB
Relais temp.interm.1c/o 24-48VDC/24-240VAC
Zeitrelais, blinkend 1We, 24-48VDC/24-240VAC
Relais > Zeitrelais
Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| EAN | 4013614555671 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC110004C0110_01 |
| Montage- und Betriebsanleitung | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Maßzeichnung | 2CDC001079B0201 |
| EPLAN Daten | 9AAC405924_EPLAN |
| Abmessungen | |
| Breite (Netto-Abmessung) | 17.5 mm |
| Höhe (Netto-Abmessung) | 70 mm |
| Tiefe (Netto-Abmessung) | 63 mm |
| Nettogewicht | 0.053 kg |
| Technische Daten | |
| Zeitrelaistyp | Blinker mit Pause beginnend |
| Blinker mit Impuls beginnend | |
| Zeitbereich | 0.05 s ... 100 h |
| Bemessungssteuerspeisespannung (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Bemessungsbetriebsspannung | Hilfsstromkreis 250 V |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| DC | |
| Ausgang | 1 Wechsler (SPDT) |
| Anschlussart | Schraubklemme |
| Bemessungsbetriebsstrom AC-12 (Ie) | (230 V) 4 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V) 3 A |
| Bemessungsbetriebsstrom DC-12 (Ie) | (24 V) 4 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 2 A |
| Minimales Schaltvermögen | 12 V |
| 100 mA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Eingangsstromkreis 4 kV |
| Bemessungsisolationsspannung (Ui) | Eingangsstromkreis / Ausgangsstromkreis 300 V |
| Schutzart | Gehäuse IP50 |
| Anschlussklemmen IP20 | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Kurzschlussschutzeinrichtung | Ausgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 6 A |
| Ausgangsstromkreis Schließer- Sicherungstyp F 10 A | |
| Anschlussmöglichkeit | flexibel 1x 0.5 ... 2.5 mm² |
| flexibel 2x 0.5 ... 1.5 mm² | |
| starr 1x 0.5 ... 4 mm² | |
| starr 2x 0.5 ... 1.5 mm² | |
| Anzugsdrehmoment | 0.5 ... 0.8 N·m |
| Abisolierlänge | 7 mm |
| Empfohlener Schraubendreher | 0.8 x 4 |
| Nr. 1 Pozidriv | |
| Einbaulage | Position 1 bis 6 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Normen | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Ausgangsstromkreis 300 V AC |
| Schaltleistung UL/CSA | B300 |
| Anschlussmöglichkeit UL/CSA | flexibel 1x 18-14 AWG |
| flexibel 2x 18-16 AWG | |
| starr 1x 20-12 AWG | |
| starr 2x 20-16 AWG | |
| Anzugsdrehmoment UL/CSA | 4.43 ... 7.08 in·lb |
| Schaltleistung von Kontaktelementen nach UL508 | B300 |
| Entflammbarkeitsklasse nach UL94 | V-2 |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -20 ... +60 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD981001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006536 |
| Zertifikate und Deklarationen | |
| CCC Zertifikat | CCC_2019010303150608 |
| CQC Zertifikat | CQC2019010303150608 |
| cULus Zertifikat | cULus_20031209-E140448 |
| Konformitätserklärung - CE | 1SVD981068 |
| Konformitätserklärung - UKCA | 1SVD981068-10 |
| DNV GL Zertifikat | DNV_GL_TAA00002TS |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 89 mm |
| Länge Verpackungseinheit 1 | 20 mm |
| Höhe Verpackungseinheit 1 | 65 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.065 kg |
| EAN Verpackungseinheit 1 | 4013614555671 |
| EAN Verpackungseinheit 2 | 4013614580468 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC001439 - Zeitrelais |
| ETIM 8 | EC001439 - Zeitrelais |
| ETIM 9 | EC001439 - Zeitrelais |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39121519 |
| E-Nummer (Finnland) | 2712892 |
| E-Nummer (Norwegen) | 4189324 |
