Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

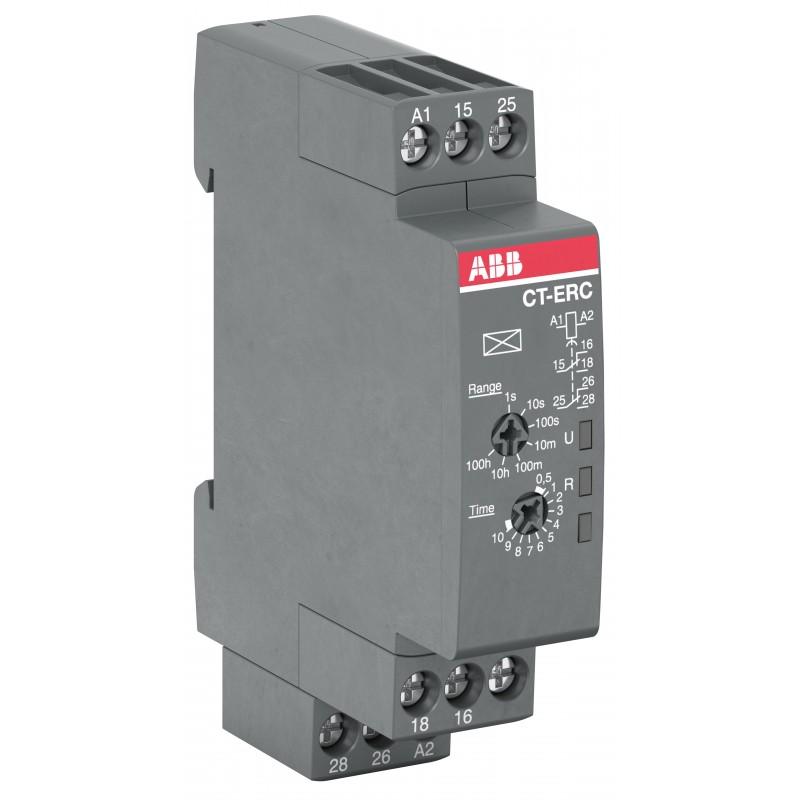

1SVR508100R0100 ABB CT-ERC.22
Artikel-Nr.: 1SVR508100R0100
Hersteller: ABB
Beschreibung:
CT-ERC.22
Zeitrelais, ansprechverzögert 2We, 24-48VDC/24-240VAC
Kategorien:
- Relais > Zeitrelais
- ABB > Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
| Bestelldaten | |
|---|---|
| EAN | 4013614534300 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC110004C0110_01 |
| Montage- und Betriebsanleitung | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Maßzeichnung | 2CDC001079B0201 |
| EPLAN Daten | 9AAC405924_EPLAN |
| Abmessungen | |
| Breite (Netto-Abmessung) | 17.5 mm |
| Höhe (Netto-Abmessung) | 80 mm |
| Tiefe (Netto-Abmessung) | 63 mm |
| Nettogewicht | 0.068 kg |
| Technische Daten | |
| Zeitrelaistyp | ansprechverzögert |
| Zeitbereich | 0.05 s ... 100 h |
| Bemessungssteuerspeisespannung (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Bemessungsbetriebsspannung | Hilfsstromkreis 250 V |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| DC | |
| Ausgang | 2 Wechsler |
| Anschlussart | Schraubklemme |
| Bemessungsbetriebsstrom AC-12 (Ie) | (230 V) 4 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V) 3 A |
| Bemessungsbetriebsstrom DC-12 (Ie) | (24 V) 4 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 2 A |
| Minimales Schaltvermögen | 12 V |
| 100 mA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Eingangsstromkreis 4 kV |
| Bemessungsisolationsspannung (Ui) | Eingangsstromkreis / Ausgangsstromkreis 300 V |
| Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V | |
| Schutzart | Gehäuse IP50 |
| Anschlussklemmen IP20 | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Kurzschlussschutzeinrichtung | Ausgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 6 A |
| Ausgangsstromkreis Schließer- Sicherungstyp F 10 A | |
| Anschlussmöglichkeit | flexibel 1x 0.5 ... 2.5 mm² |
| flexibel 2x 0.5 ... 1.5 mm² | |
| starr 1x 0.5 ... 4 mm² | |
| starr 2x 0.5 ... 1.5 mm² | |
| Anzugsdrehmoment | 0.5 ... 0.8 N·m |
| Abisolierlänge | 7 mm |
| Empfohlener Schraubendreher | 0.8 x 4 |
| Nr. 1 Pozidriv | |
| Einbaulage | Position 1 bis 6 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Normen | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC 61812-1 | |
| UL 508 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Ausgangsstromkreis 300 V AC |
| Schaltleistung UL/CSA | B300 |
| Anschlussmöglichkeit UL/CSA | flexibel 1x 18-14 AWG |
| flexibel 2x 18-16 AWG | |
| starr 1x 20-12 AWG | |
| starr 2x 20-16 AWG | |
| Anzugsdrehmoment UL/CSA | 4.43 ... 7.08 in·lb |
| Schaltleistung von Kontaktelementen nach UL508 | B300 |
| Entflammbarkeitsklasse nach UL94 | V-2 |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -20 ... +60 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD981001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| SCIP | 222cf78e-cdfc-40a2-9eaf-5ff8ffbf0f88 Deutschland (DE) |
| Vereinfachtes SCIP | 5cd60c10-ac15-45f7-bbae-b423aa5e44f5 Deutschland (DE) |
| eaffcc56-8d45-4fbf-8ed2-2378e0707d85 Belgien (BE) | |
| aaeb2729-b0b8-438d-a706-5d259d249b44 Finnland (FI) | |
| 2b93172b-d3ea-4100-9935-cc0b821ac6d1 Norwegen (NO) | |
| fdcd34b3-a6d1-40b9-bea4-a162317bb47c Italien (IT) | |
| d7c5b913-87df-40da-a13d-f026190b72e1 Portugal (PT) | |
| 6577980c-3853-49e4-b780-5209e06eaeae Polen (PL) | |
| af3e5ab8-c540-467c-9813-4354a59815e8 Griechenland (GR) | |
| 1f28669f-21b7-449c-80dc-4362863420c4 Bulgarien (BG) | |
| f2febfc2-308d-4c52-9851-aec1dd5057fd Schweden (SE) | |
| 31b87bce-11a5-4fe5-a5d3-0d6c1b4e7b15 Estland (EE) | |
| 77b1a5f9-81c5-40f0-b113-7fa2a314d750 Belgien (BE) | |
| b1301834-a47c-4ad6-9009-704458e43c70 Kroatien (CR) | |
| 5937ba91-c0f7-4bb7-a555-54ae368eb52a Deutschland (DE) | |
| 5bcee981-bc57-4c45-b6f4-b725ed16cd10 Dänemark (DK) | |
| 5ffaa7a6-bd05-45e9-a94f-3d9dd0df8801 Tschechische Republik (CZ) | |
| 521c48a5-3e07-4045-b2fc-d7eb23a9c094 Deutschland (DE) | |
| e8a5807b-069c-4eca-be3f-127bac614bc4 Niederlande (NL) | |
| e6495f3f-e0cd-41f0-8c34-3224df9d5ff7 Ungarn (HU) | |
| b7440445-7538-4309-a01f-5dc64949d5a9 Polen (PL) | |
| e9307603-a1dc-49f8-9040-b9a088ad3be8 Polen (PL) | |
| 723e6ae0-69b4-4a3b-a567-de145f561708 Frankreich (FR) | |
| dfa0e161-e177-46fc-a5a6-7d93160a31ee Schweden (SE) | |
| f3d666f7-2a8f-45d8-9ec7-c3173246ec96 Deutschland (DE) | |
| 7f6896fa-75da-4620-9c15-0649c1294d2f Ungarn (HU) | |
| c9e118ce-3f6e-46fa-99be-eed62f1e21bf Spanien (ES) | |
| ae51837e-4f81-4bfa-ab4b-57229b377549 Frankreich (FR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006536 |
| Zertifikate und Deklarationen | |
| CCC Zertifikat | CCC_2019010303150608 |
| CQC Zertifikat | CQC2019010303150608 |
| cULus Zertifikat | cULus_20031209-E140448 |
| Konformitätserklärung - CCC | 2020980303000209 |
| Konformitätserklärung - CE | 1SVD981068 |
| Konformitätserklärung - UKCA | 1SVD981068-10 |
| DNV GL Zertifikat | DNV_GL_TAA00002TS |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 89 mm |
| Länge Verpackungseinheit 1 | 20 mm |
| Höhe Verpackungseinheit 1 | 65 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.081 kg |
| EAN Verpackungseinheit 1 | 4013614534300 |
| EAN Verpackungseinheit 2 | 4013614580345 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC001439 - Zeitrelais |
| ETIM 8 | EC001439 - Zeitrelais |
| ETIM 9 | EC001439 - Zeitrelais |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| E-Nummer (Finnland) | 2712828 |
| E-Nummer (Norwegen) | 4189319 |
| E-Nummer (Schweden) | 4030219 |
ETIM for 1SVR508100R0100 Relais (EC001439)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameFunktion ansprechverzögert (EF003374)
MerkmalswertJa
MerkmalsnameFunktion rückfallverzögert (EF003401)
MerkmalswertNein
MerkmalsnameFunktion einschaltwischend (EF003378)
MerkmalswertNein
MerkmalsnameFunktion ausschaltwischend (EF003402)
MerkmalswertNein
MerkmalsnameFunktion Stern/Dreieck (EF003380)
MerkmalswertNein
MerkmalsnameFunktion Impulsformend (EF003403)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Pause beginnend, Festzeit (EF003363)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Impuls beginnend, Festzeit (EF003364)
MerkmalswertNein
MerkmalsnameFunktion taktend mit Pause beginnend, variabel (EF003365)
MerkmalswertNein
MerkmalsnameFunktion taktend mit Impuls beginnend, variabel (EF003366)
MerkmalswertNein
MerkmalsnameFernbedienung möglich (EF003361)
MerkmalswertNein
MerkmalsnameGeeignet als Fernbedienung (EF003362)
MerkmalswertNein
MerkmalsnameAufsteckbar auf Schütz (EF006952)
MerkmalswertNein
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert24 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert24 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert24 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameNennstrom (EF000001)
Merkmalswert4 A
MerkmalsnameZeitbereich (EF003384)
Merkmalswert0.05 s
MerkmalsnameAnzahl der Ausgänge, unverzögert, Öffner (EF006835)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Schließer (EF006836)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Wechsler (EF006837)
Merkmalswert2
MerkmalsnameAnzahl der Ausgänge, verzögert, Öffner (EF006838)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Schließer (EF006839)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Wechsler (EF006840)
Merkmalswert2
MerkmalsnameAusgänge, umschaltbar verzögert/unverzögert (EF006988)
MerkmalswertNein
MerkmalsnameMit Halbleiterausgang (EF003373)
MerkmalswertNein
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertJa
MerkmalsnameBreite (EF000008)
Merkmalswert17.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert80 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert63 mm
