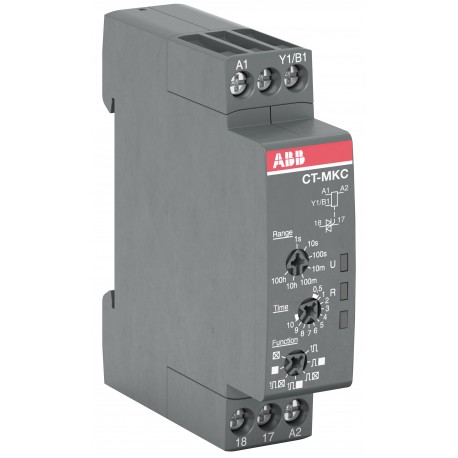

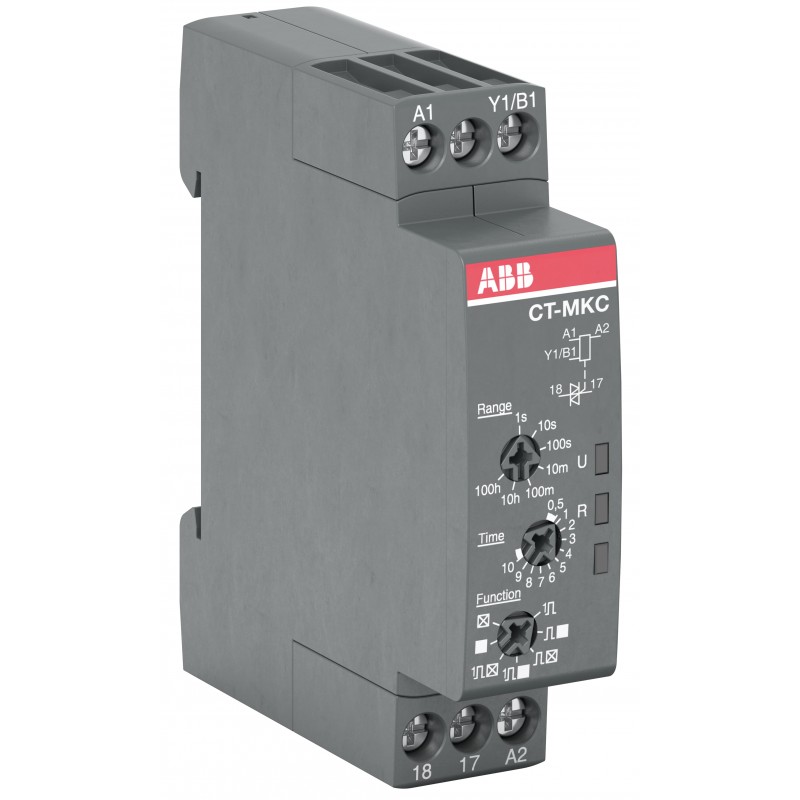

1SVR508010R1300 ABB Multifunktionales Temp.Relay 12-240VAC/DC
Artikel-Nr.: 1SVR508010R1300
Hersteller: ABB
Beschreibung:
Multifunktionales Temp.Relay 12-240VAC/DC
Zeitrelais, multifunktional kontaktlos, 12-240V AC/DC
Kategorien:
- Relais > Zeitrelais
- ABB > Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| Bestelldaten | |
|---|---|
| EAN | 4013614555626 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC110004C0110_01 |
| Montage- und Betriebsanleitung | 1SVC500020M1001 |
| 1SVC500020M0001 | |
| CAD Maßzeichnung | 2CDC001079B0201 |
| EPLAN Daten | 9AAC405924_EPLAN |
| Abmessungen | |
| Breite (Netto-Abmessung) | 17.5 mm |
| Höhe (Netto-Abmessung) | 70 mm |
| Tiefe (Netto-Abmessung) | 63 mm |
| Nettogewicht | 0.053 kg |
| Technische Daten | |
| Zeitrelaistyp | Blinker mit Pause beginnend |
| Blinker mit Impuls beginnend | |
| ausschaltwischend | |
| einschaltwischend | |
| rückfallverzögert | |
| ansprechverzögert | |
| impulsformend | |
| Zeitbereich | 0.05 s ... 100 h |
| Bemessungssteuerspeisespannung (Us) | 12 ... 240 V AC/DC |
| Bemessungsbetriebsspannung | Hilfsstromkreis 250 V |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| DC | |
| Ausgang | Halbleiterausgang |
| Anschlussart | Schraubklemme |
| Bemessungsbetriebsstrom AC-12 (Ie) | (230 V) 1 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V) 0.2 A |
| Bemessungsbetriebsstrom DC-12 (Ie) | (24 V) 1 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 1 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Eingangsstromkreis 4 kV |
| Bemessungsisolationsspannung (Ui) | Eingangsstromkreis / Ausgangsstromkreis 300 V |
| Schutzart | Gehäuse IP50 |
| Anschlussklemmen IP20 | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Kurzschlussschutzeinrichtung | Ausgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 6 A |
| Anschlussmöglichkeit | flexibel 1x 0.5 ... 2.5 mm² |
| flexibel 2x 0.5 ... 1.5 mm² | |
| starr 1x 0.5 ... 4 mm² | |
| starr 2x 0.5 ... 1.5 mm² | |
| Anzugsdrehmoment | 0.5 ... 0.8 N·m |
| Abisolierlänge | 7 mm |
| Empfohlener Schraubendreher | 0.8 x 4 |
| Nr. 1 Pozidriv | |
| Einbaulage | Position 1 bis 6 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Normen | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 60947-5-1 | |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | flexibel 1x 18-14 AWG |
| flexibel 2x 18-16 AWG | |
| starr 1x 20-12 AWG | |
| starr 2x 20-16 AWG | |
| Anzugsdrehmoment UL/CSA | 4.43 ... 7.08 in·lb |
| Entflammbarkeitsklasse nach UL94 | V-2 |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -20 ... +60 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD981001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| SCIP | f76cf63a-cf5f-4cbe-8e7c-8464385d68b4 Deutschland (DE) |
| Vereinfachtes SCIP | 06d52cca-07e8-4843-ba4a-03b7d2e11d7c Deutschland (DE) |
| 1e05673f-896f-42d5-b20a-f0051a53ff63 Belgien (BE) | |
| 23418e32-0e12-4f34-941a-68480653db04 Deutschland (DE) | |
| 291819ff-8411-46f0-b230-8406273b2284 Ungarn (HU) | |
| 3ad6bbcc-61b4-4afa-ac05-62676d1d5895 Kroatien (CR) | |
| 48b655ff-4883-41e4-a683-068498cf1ed1 Ungarn (HU) | |
| 48d9d0ae-71b1-418f-8124-e28a0d37088d Portugal (PT) | |
| 4d380e22-b907-43df-ac49-fe75e1084ffc Griechenland (GR) | |
| 8c51bf89-756e-4bf5-8093-d02602b4992e Polen (PL) | |
| 8ef4725c-5786-4f41-87b0-aefe77247bc1 Frankreich (FR) | |
| 9f8be636-b608-463b-85fe-2ee623371501 Niederlande (NL) | |
| a4ef6ffd-20a6-4ef1-8376-9a0165480906 Deutschland (DE) | |
| a74911b1-7752-4911-a27c-790d7502543b Frankreich (FR) | |
| b3363491-8e5d-40e2-b74f-499fb3dabdaf Dänemark (DK) | |
| b3d68678-c317-45f6-9d4b-c79c6f5ca53a Belgien (BE) | |
| b86788f4-5048-4ce9-b03f-c04da83bf69e Norwegen (NO) | |
| bc9f8d7a-f0b0-499f-ae79-bc3e1e647162 Bulgarien (BG) | |
| bdc706fb-9557-4d11-85b6-a4dd5a80f478 Spanien (ES) | |
| c5183471-42e7-498f-bd08-306821836994 Schweden (SE) | |
| c6933d30-a632-40ce-a3dd-6104980d77ec Schweden (SE) | |
| c7b67daa-c816-4e4f-8b05-95a15ebeea20 Polen (PL) | |
| cb192b23-583d-49e8-bfeb-4bd8d5ded7f8 Finnland (FI) | |
| dbad125b-aeb4-43d3-8789-3d8f372feafc Italien (IT) | |
| df11ddeb-8c94-4a81-9f6f-32769662f6d5 Tschechische Republik (CZ) | |
| e419fab5-d588-448e-b8a6-aef3d2d9a48b Polen (PL) | |
| e4e8998c-a4db-4886-a143-90d50f4bb703 Deutschland (DE) | |
| e9677c38-57a9-45eb-a666-fde2c4fac72f Estland (EE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006536 |
| Zertifikate und Deklarationen | |
| CCC Zertifikat | CCC_2019010303150608 |
| CQC Zertifikat | CQC2019010303150608 |
| cULus Zertifikat | cULus_20031209-E140448 |
| Konformitätserklärung - CCC | 2020980303000209 |
| Konformitätserklärung - CE | 1SVD981068 |
| Konformitätserklärung - UKCA | 1SVD981068-10 |
| DNV GL Zertifikat | DNV_GL_TAA00002TS |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 89 mm |
| Länge Verpackungseinheit 1 | 20 mm |
| Höhe Verpackungseinheit 1 | 65 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.065 kg |
| EAN Verpackungseinheit 1 | 4013614555626 |
| EAN Verpackungseinheit 2 | 4013614580451 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC001439 - Zeitrelais |
| ETIM 8 | EC001439 - Zeitrelais |
| ETIM 9 | EC001439 - Zeitrelais |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39121519 |
| E-Nummer (Finnland) | 2712893 |
| E-Nummer (Norwegen) | 4189315 |
ETIM for 1SVR508010R1300 Relais (EC001439)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameFunktion ansprechverzögert (EF003374)
MerkmalswertJa
MerkmalsnameFunktion rückfallverzögert (EF003401)
MerkmalswertJa
MerkmalsnameFunktion einschaltwischend (EF003378)
MerkmalswertJa
MerkmalsnameFunktion ausschaltwischend (EF003402)
MerkmalswertJa
MerkmalsnameFunktion Stern/Dreieck (EF003380)
MerkmalswertNein
MerkmalsnameFunktion Impulsformend (EF003403)
MerkmalswertJa
MerkmalsnameFunktion blinkend mit Pause beginnend, Festzeit (EF003363)
MerkmalswertJa
MerkmalsnameFunktion blinkend mit Impuls beginnend, Festzeit (EF003364)
MerkmalswertJa
MerkmalsnameFunktion taktend mit Pause beginnend, variabel (EF003365)
MerkmalswertNein
MerkmalsnameFunktion taktend mit Impuls beginnend, variabel (EF003366)
MerkmalswertNein
MerkmalsnameFernbedienung möglich (EF003361)
MerkmalswertNein
MerkmalsnameGeeignet als Fernbedienung (EF003362)
MerkmalswertNein
MerkmalsnameAufsteckbar auf Schütz (EF006952)
MerkmalswertNein
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert12 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert12 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert12 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameNennstrom (EF000001)
Merkmalswert1 A
MerkmalsnameZeitbereich (EF003384)
Merkmalswert0.05 s
MerkmalsnameAnzahl der Ausgänge, unverzögert, Öffner (EF006835)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Schließer (EF006836)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Wechsler (EF006837)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Öffner (EF006838)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Schließer (EF006839)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Wechsler (EF006840)
Merkmalswert0
MerkmalsnameAusgänge, umschaltbar verzögert/unverzögert (EF006988)
MerkmalswertNein
MerkmalsnameMit Halbleiterausgang (EF003373)
MerkmalswertJa
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertJa
MerkmalsnameBreite (EF000008)
Merkmalswert17.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert70 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert63 mm
