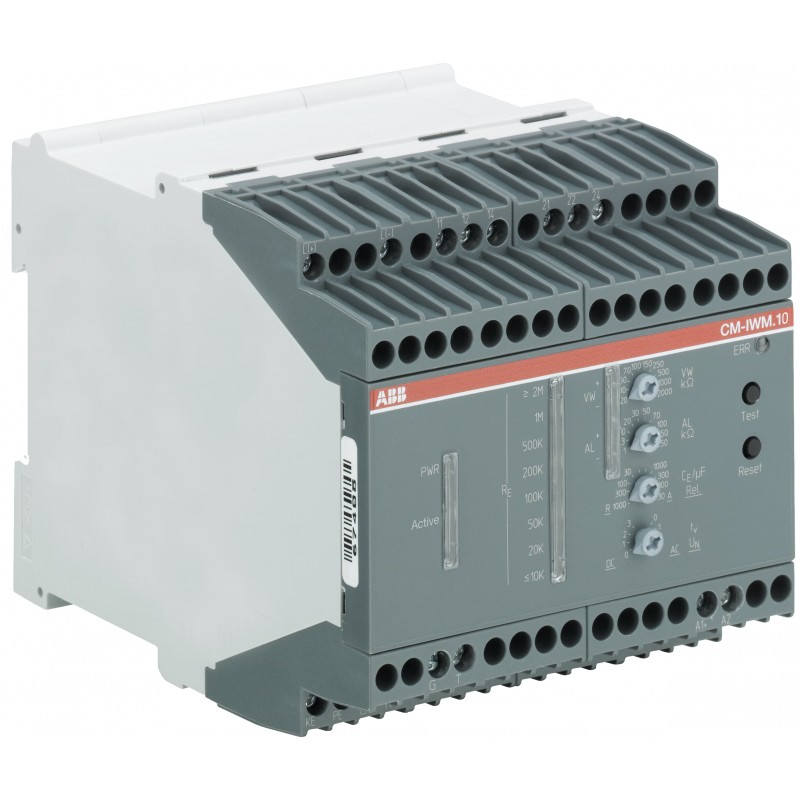

1SVR470670R1000 ABB CM-IWM.10 Isolationsüberwachungsrelais
1SVR470670R1000
ABB
CM-IWM.10 Isolationsüberwachungsrelais
Isolationsüberwachungsrelais 2We, 1-250kOhm, 0.02-20MOhm, 24VDC Netzableitkapazität 1000 µF
Relais > Isolations-/Erdschlussüberwachungsgerät
Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| EAN | 4013614515316 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC112242D0201 |
| Montage- und Betriebsanleitung | 1SVC470520M0001 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 90 mm |
| Höhe (Netto-Abmessung) | 90 mm |
| Tiefe (Netto-Abmessung) | 121 mm |
| Nettogewicht | 0.5 kg |
| Technische Daten | |
| Funktion | Ungeschützte gemischte AC / DC-Systeme |
| bis zu 1000 V DC | |
| bis zu 760 V AC | |
| Ungeschüzte AC-Systeme | |
| Ungeschützte AC-Systeme | |
| Messbereich | 20 ... 2000 kΩ |
| Bemessungssteuerspeisespannung (Us) | 24 V DC |
| Bemessungsfrequenz (f) | Messstromkreis 16 ... 1000 Hz |
| Messstromkreis DC Hz | |
| Versorgungsstromkreis DC | |
| Ausgang | 2 Wechsler |
| Anschlussart | Schraubklemme |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Messstrom-/Ausgangsstromkreis 8 kV |
| Versorgungsstrom-/Messstromkreis 8 kV | |
| Versorgungsstrom-/Ausgangsstromkreis 8 kV | |
| Schutzart | Gehäuse IP20 |
| Verschmutzungsgrad | 2 |
| Netzableitkapazität (CE) | 1000 µF |
| Anschlussmöglichkeit | flexibel mit isolierter Aderendhülse 1x 2.5 mm² |
| flexibel mit isolierter Aderendhülse 2x 1.5 mm² | |
| starr 1x 4 mm² | |
| Anzugsdrehmoment | 0.8 N·m |
| Abisolierlänge | 8 mm |
| Normen | IEC/EN 63000 |
| IEC/EN 61557-8 | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (Lagerung) -40 ... +70 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 4000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD981001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006536 |
| Zertifikate und Deklarationen | |
| cUL Zertifikat | cULus60947_E140448-20211215 |
| Konformitätserklärung - CE | 1SVD981048-00 |
| Konformitätserklärung - UKCA | 1SVD981048-10 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 170 mm |
| Länge Verpackungseinheit 1 | 126 mm |
| Höhe Verpackungseinheit 1 | 145 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.62 kg |
| EAN Verpackungseinheit 1 | 4013614515316 |
| Externe Klassifizierungen und Normen | |
| ETIM 7 | EC001444 - Isolations-/Erdschlussüberwachungsgerät |
| ETIM 8 | EC001444 - Isolations-/Erdschlussüberwachungsgerät |
| ETIM 9 | EC001444 - Isolations-/Erdschlussüberwachungsgerät |
| eClass | V11.0 : 27371807 |
| E-Nummer (Finnland) | 2712548 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
