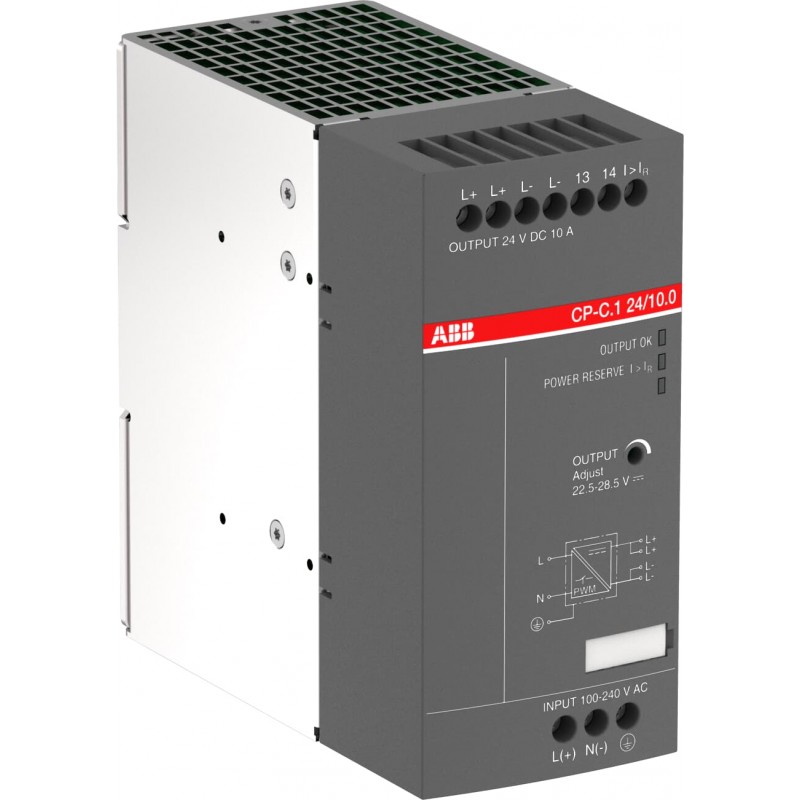

1SVR360663R2001 ABB CP-C.1 24/10.0-C Netzteil Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SVR360663R2001 ABB CP-C.1 24/10.0-C Netzteil

1SVR360663R2001

ABB

CP-C.1 24/10.0-C Netzteil

Das CP-C.1 24/10.0-C ist ein Netzteil aus der CP-C.1 Reihe mit beschichteter Leiterplatten. Das primäre Schaltnetzteil bietet einen weiten Eingangsbereich von 85-264 V AC und 90-300 V DC, die Nenneingangsspannung beträgt 110-240 V AC. Die Nennausgangsleistung beträgt 240 W, der Nennausgangsstrom beträgt 10 A bei einer Ausgangsspannung von 24 V DC. Die Ausgangsspannung ist in einem Bereich von 22,5 bis 28,5 V DC einstellbar. Das Netzteil bietet eine U/I-Ausgangscharakteristik mit einer Gangreserve von bis zu 50 % und ermöglicht den Parallelbetrieb zur Kapazitätssteigerung und Redundanz. Weitere Merkmale sind: Leistungsfaktorkorrektur nach EN 61000-3-2. Redundanzeinheit und Puffermodule sind als Zubehör erhältlich.

Mehr Infos


Niederspannungsschaltgeräte > Gleichstromversorgung

Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $423.06
Stückpreis: $423.06
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


b'

Allgemeine Informationen

Erweiterter Produkttyp:
CP-C.1 24/10,0-C
Produkt-ID:
1SVR360663R2001
Ean:
4013614503856
Katalogbeschreibung:
CP-C.1 24/10.0-C Netzteil In:100-240VAC/90-300VDC Out:DC 24V/10A
Lange Beschreibung:
Das CP-C.1 24/10.0-C ist ein Netzteil aus der CP-C.1 Reihe mit beschichteter Leiterplatten. Das primäre Schaltnetzteil bietet einen weiten Eingangsbereich von 85-264 V AC und 90-300 V DC, die Nenneingangsspannung beträgt 110-240 V AC. Die Nennausgangsleistung beträgt 240 W, der Nennausgangsstrom beträgt 10 A bei einer Ausgangsspannung von 24 V DC. Die Ausgangsspannung ist in einem Bereich von 22,5 bis 28,5 V DC einstellbar. Das Netzteil bietet eine U/I-Ausgangscharakteristik mit einer Gangreserve von bis zu 50 % und ermöglicht den Parallelbetrieb zur Kapazitätssteigerung und Redundanz. Weitere Merkmale sind: Leistungsfaktorkorrektur nach EN 61000-3-2. Redundanzeinheit und Puffermodule sind als Zubehör erhältlich.
\n

Bestellung

Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85044090

Beliebte Downloads

Datenblatt, Technische Informationen:\n2CDC114100D0201
Anleitungen und Handbücher:\n1SVC360560M0000
Anleitungen und Handbücher (Teil 2):\n1SVC360560M9000

Dimensionen

Produktnetzbreite:
60 mm
Produkt-Nettohöhe:
129,4 mm
Produktnetztiefe / Länge:
136 mm
Produkt-Nettogewicht:
1,09 kg

Containerinformationen

Paketebene 1 Breite:
90 mm
Paketebene 1 Tiefe / Länge:
168 mm
Paketebene 1 Höhe:
160 mm
PaketStufe 1 Bruttogewicht:
1,24 kg
Paket Ebene 1 EAN:
4013614503856
Paket-Level-1-Einheiten:
Box 1 Stück

Technische

Funktion:
Schaltnetzteil
Anzahl der Phasen:
1
Nenneingangsspannung (UIN):
100 ... 240 V AC

90 ... 300 V DC
Eingangsspannung (Uin):
85 ... 264 V AC

90 ... 300 V DC
Typischer Eingangsstrom:
(115 V AC) 2,3 A

(230 V AC) 1,2 A
Überhaltezeit:
(230 V AC) min. 40 ms
Nennfrequenz (f):
50 Hz

60 Hz
Nennfrequenzgrenzen:
45 ... 65 Hz
Charakteristik des Outputs:
U/I Kennlinie mit Gangreserve
Nennausgangsleistung:
240 W
Ausgangsleistung:
240 W
Nennausgangsspannung:
24 V DC
Ausgangsspannung (Uaus):
24 V DC
Nennausgangsstrom:
-25 °C ... +60 °C 10 A

-40 °C ... +40 °C 15 A
Ausgangsstrom:
10 A
Ausgangsstrom Maximum (Iaus):
15 A
Bewertete Impuls-Widerstand Spannung (UImp):
Eingangsschaltung / Ausgangsschaltung 4 kV

Eingangsschaltung / PE 4 kV

Eingangsschaltung / Relaiskontakt 4 kV

Ausgangskreis / PE 0,5 kV

Ausgangskreis 0,5 kV
Nennisolationsspannung (UIch):
Eingangsschaltung / Ausgangsschaltung 300 V

Eingangsschaltung / PE 300 V

Eingangsschaltung / Relaiskontakt 300 V

Ausgangsschaltung / PE 50 V
Schutzgrad:
Gehäuse IP20

Klemmen IP20
Verschmutzungsgrad:
2
Anschlusskapazität Eingangsschaltung:
Flexibel mit Ferrule 0,5 ... 2,5 mm²

Flexibel 0,5 ... 2,5 mm²

Starr 0,5 ... 4 mm²
Anschlusskapazität Ausgangsschaltung:
Flexibel mit Ferrule 0,5 ... 2,5 mm²

Flexibel 0,5 ... 2,5 mm²

Starr 0,5 ... 4 mm²
Anzugsmoment:
Hilfskreis 0,5 N·m

Eingangsschaltung 0,5 N·m

Ausgangskreis 0,5 N·m
Draht-Stripping-Länge:
Hilfskreis 8 mm

Eingangsschaltung 8 mm

Ausgangskreis 8 mm
Empfohlener Schraubendreher:
Eingangsschaltung / Ausgangsschaltung PH1

Eingangsschaltung / Ausgangsschaltung 0,8 x 4
Minimaler Montageabstand:
Elektrisch leitfähige Platine, horizontal 25 mm

Elektrisch leitfähige Platine, vertikal 25 mm

Anderes Gerät Gleicher Typ, Horizontal 25 mm

Anderes Gerät Gleicher Typ, vertikal 25 mm
Montageposition:
Position 1, 7
Montage auf DIN Rail:
TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715

TH35-7.5 (35 x 7,5 mm Montageschiene) nach IEC 60715
Standards:
CAN/CSA C22.2 Nr.107.1

EN 50581

IEC/EN 60079-0

IEC/EN 60079-15

IEC/EN 60079-7

IEC/EN 61000-6-2

IEC/EN 61000-6-3

IEC/EN 61204

UL 508

UL 61010-1

UL 61010-2-201

IEC/EN 61010-1

Umwelt

Umgebungslufttemperatur:
Betrieb -40 ... +70 °C

Lagerung -40 ... +85 °C
Vibrationsbeständigkeit nach IEC 60068-2-6:
10-58 Hz, ±0,15 mm; 58-150 Hz, 2g, 10 Sweep-Zyklen pro Achse
Stoßfestigkeit nach IEC 60068-2-27:
30g / 3 Stöße / 6 ms
Beständigkeit gegen feuchte Hitze nach IEC 60068-2-30:
Test Db: 55°C, 2 Zyklen
RoHS-Status:
Nach EU-Richtlinie 2011/65/EU

Technische UL/CSA

Anschlusskapazität Eingangsschaltung UL/CSA:
Flexibel mit Ferrule 20-12 AWG

Flexibel 20-12 AWG

Starr 20-10 AWG
Anschlusskapazität Ausgangsschaltung UL/CSA:
Flexibel 20-12 AWG

Starr 20-10 AWG
Anzugsmoment UL/CSA:
Eingangsschaltung 4,4 zoll

Ausgangsschaltung 4,4 zoll

Elektromagnetische Verträglichkeit

Elektrostatische Entladung (ESD-Immunität) nach IEC 61000-4-2:
Level 4 Luftentladung 15 kV

Level 4 Kontaktentladung 8 kV
Störfestigkeit gegen abgestrahlte elektromagnetische Felder nach IEC 61000-4-3:
Ebene 3 10 V/m
Electrical Fast Transient (Burst Immunity) nach IEC 61000-4-4:
Level 4 Stromversorgung Port Signal 4 kV
Überspannungsfestigkeit nach IEC 61000-4-5:
Level 4 Line-to-Ground 4 kV

Level 4 Line-to-Line 2 kV
Leitungsgebundene Störungen Störfestigkeit nach IEC 61000-4-6:
Stufe 3 10 V
Elektromagnetische Verträglichkeit (EMV):
Immunität - Klasse B

Emission - Klasse B

Zertifikate und Deklarationen (Dokumentnummer)

ABS-Zertifikat:\nABS_17-HG1591548-2-PDA
CB-Zertifikat:\nCB_DK-45679-A3-UL
cULus Zertifikat:\ncULus508_20150522-E174460
Konformitätserklärung - CE:\n1SVD982042
DNV GL Zertifikat:\nDNV_GL_TAA00000YB_1
Anleitungen und Handbücher:\n1SVC360560M0000
Anleitungen und Handbücher (Teil 2):\n1SVC360560M9000
RoHS Informationen:\n1SVD982042

Klassifizierungen

Objektklassifizierungscode:
T
ETIM 5:
EC002540 - DC-Netzteil
ETIM 6:
EC002540 - DC-Netzteil
ETIM 7:
EC002540 - DC-Netzteil
Eclass:
V11.0 : 27040701
Unspsc:
39121004
E-Nummer (Finnland):
2712544
