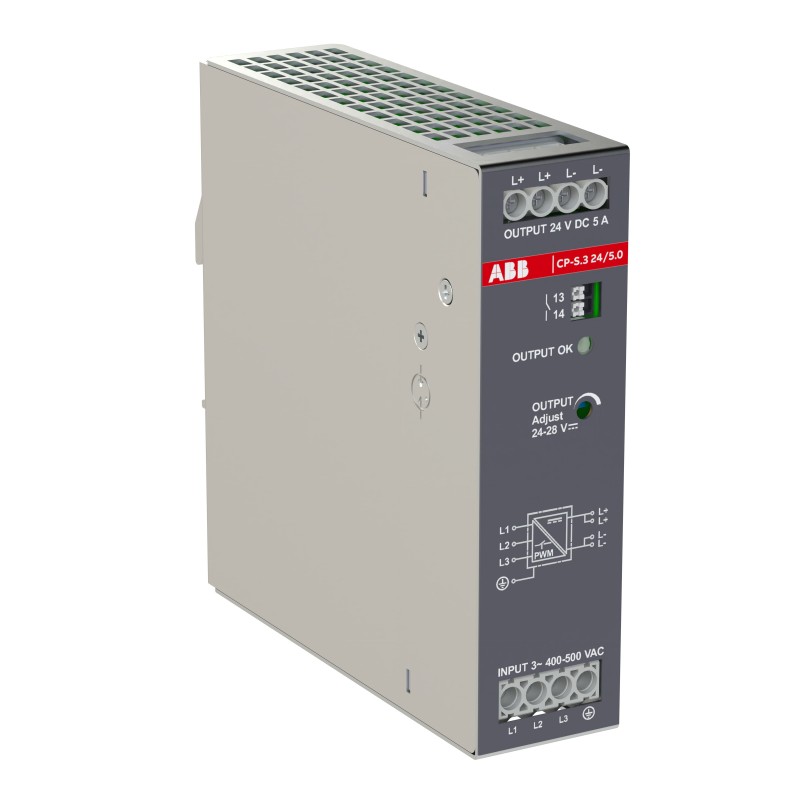

1SVR340567R1000 ABB CP-S.3 24/5.0 Netzteil t Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SVR340567R1000 ABB CP-S.3 24/5.0 Netzteil t

1SVR340567R1000

ABB

CP-S.3 24/5.0 Netzteil t

Netzteil, In:3x400-500VAC Out:DC 24V/5A

Mehr Infos


Niederspannungsschaltgeräte > Gleichstromversorgung

Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $174.86
Stückpreis: $174.86
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85044095
Hauptdokumente
Datenblatt, technische Information1SAC200439H0001
Montage- und Betriebsanleitung1SVC340560M0000
Maßzeichnung2CDC271002V0021
Verdrahtungsplan2CDC272014F0b04
Abmessungen
Breite (Netto-Abmessung)35.5 mm
Höhe (Netto-Abmessung)129.4 mm
Tiefe (Netto-Abmessung)126.8 mm
Nettogewicht0.6 kg
Verpackungsinformationen
Breite Verpackungseinheit 164 mm
Länge Verpackungseinheit 1155 mm
Höhe Verpackungseinheit 1169 mm
Bruttogewicht Verpackungseinheit 10.72 kg
EAN Verpackungseinheit 14053546170221
Menge Verpackungseinheit 1Box 1 Stück
Breite Verpackungseinheit 2393 mm
Länge Verpackungseinheit 2600 mm
Höhe Verpackungseinheit 2190 mm
Bruttogewicht Verpackungseinheit 216.21 kg
Menge Verpackungseinheit 2Karton 21 Stück
Technische Daten
FunktionSchaltnetzteil
Anzahl Phasen3-phasig
Bemessungseingangsspannung (UIN)3x 400 ... 500 V AC
Eingangsspannung (Uin)3 ~ 320 ... 575 V AC
Bemessungsfrequenz (f)50/60 Hz
Bemessungsfrequenzgrenzen45 ... 66 Hz
Kennlinie bei ÜberlastU/I-Ausgangskennlinie mit Leistungsreserve
Bemessungsausgangsleistung120 W
Ausgangsleistung120 W
Bemessungsausgangsspannung24 V DC
Ausgangsspannung (Uout)24 V DC
Bemessungsausgangsstrom5 A
(-25 °C ... +60 °C) 5 A
Ausgangsstrom5 A
Maximaler Ausgangsstrom (Iout)7.5 A
Bemessungsstoßspannungsfestigkeit (Uimp)Eingangs-/Ausgangsstromkreis 8 kV
Eingangsstromkreis/PE 6 kV
Eingangsstromkreis/Relaiskontakt 8 kV
Ausgangsstromkreis/PE 0.8 kV
Bemessungsisolationsspannung (Ui)Eingangsstromkreis / Ausgangsstromkreis 600 V
Eingangsstromkreis / PE 300 V
Eingangsstromkreis / Relaiskontakt 600 V
Ausgangsstromkreis / PE 50 V
SchutzartHousing IP20
Terminals IP20
Verschmutzungsgrad2
Anschlussmöglichkeit-Eingangsstromkreisflexibel mit Aderendhülse 0.5 ... 4.0 mm²
flexibel 0.5 ... 4.0 mm²
starr 0.5 ... 4 mm²
Anschlussmöglichkeit-Ausgangsstromkreisflexibel mit Aderendhülse 0.5 ... 4.0 mm²
flexibel 0.5 ... 4.0 mm²
starr 0.5 ... 4 mm²
AnzugsdrehmomentEingangsstromkreis 0.79 N·m
Ausgangsstromkreis 0.56 N·m
Abisolierlänge9 mm
Eingangsstromkreis 9 mm
Ausgangsstromkreis 9 mm
Empfohlener SchraubendreherPH1
Eingangs-/Ausgangsstromkreis PH1
Mindestmontageabständeanderes Gerät gleichen Typs, horizontal 25 mm
anderes Gerät gleichen Typs, vertikal 50 mm
EinbaulagePosition 1 bis 5
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
NormenIEC/EN 61010-1
IEC/EN 61010-2-201
CAN/CSA C22.2 No.61010-1
IEC/EN 61204-3
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61000-6-4
EN 55032
EN 55011
CAN/CSA C22.2 No.61010-2-201
Technische Daten UL/CSA
Anschlussmöglichkeit-Eingangsstromkreis UL/CSAflexibel mit Aderendhülse 20-12 AWG
flexibel 20-12 AWG
starr 20-12 AWG
Anschlussmöglichkeit-Ausgangsstromkreis UL/CSAflexibel mit Aderendhülse 20-12 AWG
flexibel 20-12 AWG
starr 20-12 AWG
Anzugsdrehmoment UL/CSAEingangsstromkreis 7 in·lb
Ausgangsstromkreis 5 in·lb
Electromagnetic Compatibility
Elektrostatische Entladung (ESD) nach IEC 61000-4-2Level 4 Luftentladung 15 kV
Level 4 Kontaktentladung 8 kV
Störfestigkeit gegen elektromagnetische Felder nach IEC 61000-4-3Level 3 10 V/m
Störfestigkeit gegen Stoßspannungen nach IEC 61000-4-5Level 4 Leitung-zu-Erde 4 kV
Level 4 Leitung-zu-Leitung 2 kV
Elektromagnetische Verträglichkeit (EMV)Immunität - Klasse B
Emission - Klasse B
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +70 °C
(Lagerung) -40 ... +85 °C
Höchstzulässige Betriebshöhenlage5000 m
ohne Derating 2000 m
Widerstandsfähigkeit gegen feucht Wärme nach IEC 60068-2-30Test Db 55°C, 2 cycles
Vibrationsfestigkeit nach IEC/EN 60068-2-6±0,15 mm 10 ... 58 Hz
10 Durchlaufzyklen pro Achse: 2g 58 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SVD982001-4501
RoHS Erklärung1SVD982001-4401
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006535
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
cULus ZertifikatcULus61010-1_E174460
cULus121201_E523399
Konformitätserklärung - CE1SVD982044
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)T
ETIM 9EC002540 - Gleichstromversorgung
ETIM 10EC002540 - Gleichstromversorgung
eClassV11.0 : 27040701
UNSPSC39121004
E-Nummer (Finnland)2712917
E-Nummer (Norwegen)6600765
