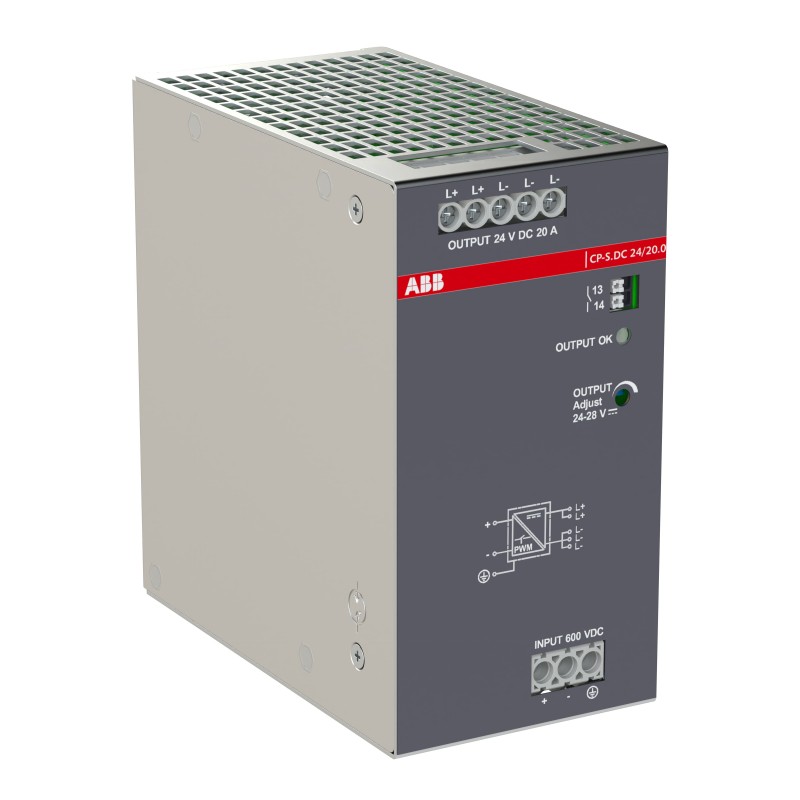

1SVR320766R1000 ABB CP-S. DC 24/20.0 Stromversorgung t Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SVR320766R1000 ABB CP-S. DC 24/20.0 Stromversorgung t

1SVR320766R1000

ABB

CP-S. DC 24/20.0 Stromversorgung t

Netzteil, In:420-870VDC Out:DC 24V/20A

Mehr Infos


Niederspannungsschaltgeräte > Gleichstromversorgung

Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $501.55
Stückpreis: $501.55
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85044095
Hauptdokumente
Datenblatt, technische Information1SAC200440H0001
Montage- und Betriebsanleitung1SVC320760M0000
Maßzeichnung2CDC271004V0021
Verdrahtungsplan2CDC272014F0b04
Abmessungen
Breite (Netto-Abmessung)68 mm
Höhe (Netto-Abmessung)129.4 mm
Tiefe (Netto-Abmessung)126.8 mm
Nettogewicht1.25 kg
Verpackungsinformationen
Breite Verpackungseinheit 1119 mm
Länge Verpackungseinheit 1158 mm
Höhe Verpackungseinheit 1188 mm
Bruttogewicht Verpackungseinheit 11.5 kg
EAN Verpackungseinheit 14053546170214
Menge Verpackungseinheit 1Box 1 Stück
Breite Verpackungseinheit 2375 mm
Länge Verpackungseinheit 2495 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 214.33 kg
Menge Verpackungseinheit 2Karton 9 Stück
Technische Daten
FunktionSchaltnetzteil
Bemessungseingangsspannung (UIN)600 V DC
Eingangsspannung (Uin)420 ... 870 V DC
Kennlinie bei ÜberlastU/I-Ausgangskennlinie oder Hiccup-Modus wählbar
Bemessungsausgangsleistung480 W
Ausgangsleistung480 W
Bemessungsausgangsspannung24 V DC
Ausgangsspannung (Uout)24 V DC
Bemessungsausgangsstrom20 A
(-25 °C ... +60 °C) 20 A
Ausgangsstrom20 A
Maximaler Ausgangsstrom (Iout)30 A
Bemessungsstoßspannungsfestigkeit (Uimp)Eingangs-/Ausgangsstromkreis 8 kV
Eingangsstromkreis/PE 6 kV
Eingangsstromkreis/Relaiskontakt 8 kV
Ausgangsstromkreis/PE 0.8 kV
Bemessungsisolationsspannung (Ui)Eingangsstromkreis / Ausgangsstromkreis 600 V
Eingangsstromkreis / PE 300 V
Eingangsstromkreis / Relaiskontakt 600 V
Ausgangsstromkreis / PE 50 V
SchutzartHousing IP20
Terminals IP20
Verschmutzungsgrad2
Anschlussmöglichkeit-Eingangsstromkreisflexibel mit Aderendhülse 0.5 ... 4.0 mm²
flexibel 0.5 ... 4.0 mm²
starr 0.5 ... 4 mm²
Anschlussmöglichkeit-Ausgangsstromkreisflexibel mit Aderendhülse 0.5 ... 4.0 mm²
flexibel 0.5 ... 4.0 mm²
starr 0.5 ... 4 mm²
AnzugsdrehmomentEingangsstromkreis 0.5 N·m
Ausgangsstromkreis 1.13 N·m
Abisolierlänge9 mm
Eingangsstromkreis 9 mm
Ausgangsstromkreis 9 mm
Empfohlener SchraubendreherPH1
Eingangs-/Ausgangsstromkreis PH1
Mindestmontageabständeanderes Gerät gleichen Typs, horizontal 25 mm
anderes Gerät gleichen Typs, vertikal 50 mm
EinbaulagePosition 1 bis 5
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
NormenIEC/EN 61010-1
IEC/EN 61010-2-201
CAN/CSA C22.2 No.61010-1
IEC/EN 61204-3
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61000-6-4
EN 55032
EN 55011
CAN/CSA C22.2 No.61010-2-201
Technische Daten UL/CSA
Anschlussmöglichkeit-Eingangsstromkreis UL/CSAflexibel mit Aderendhülse 20-12 AWG
flexibel 20-12 AWG
starr 20-12 AWG
Anschlussmöglichkeit-Ausgangsstromkreis UL/CSAflexibel mit Aderendhülse 20-12 AWG
flexibel 20-12 AWG
starr 20-12 AWG
Anzugsdrehmoment UL/CSAEingangsstromkreis 4.43 in·lb
Ausgangsstromkreis 10 in·lb
Electromagnetic Compatibility
Elektrostatische Entladung (ESD) nach IEC 61000-4-2Level 4 Luftentladung 15 kV
Level 4 Kontaktentladung 8 kV
Störfestigkeit gegen elektromagnetische Felder nach IEC 61000-4-3Level 3 10 V/m
Störfestigkeit gegen Stoßspannungen nach IEC 61000-4-5Level 4 Leitung-zu-Erde 4 kV
Level 4 Leitung-zu-Leitung 2 kV
Elektromagnetische Verträglichkeit (EMV)Immunität - Klasse B
Emission - Klasse B
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +70 °C
(Lagerung) -40 ... +85 °C
Höchstzulässige Betriebshöhenlage5000 m
ohne Derating 2000 m
Widerstandsfähigkeit gegen feucht Wärme nach IEC 60068-2-30Test Db 55°C, 2 cycles
Vibrationsfestigkeit nach IEC/EN 60068-2-6±0,15 mm 10 ... 58 Hz
10 Durchlaufzyklen pro Achse: 2g 58 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SVD982001-4501
RoHS Erklärung1SVD982001-4401
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006535
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
cULus ZertifikatcULus61010-1_E174460
cULus121201_E523399
Konformitätserklärung - CE1SVD982044
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)T
ETIM 9EC002540 - Gleichstromversorgung
ETIM 10EC002540 - Gleichstromversorgung
eClassV11.0 : 27040701
UNSPSC39121004
E-Nummer (Finnland)2712915
E-Nummer (Norwegen)6600722
