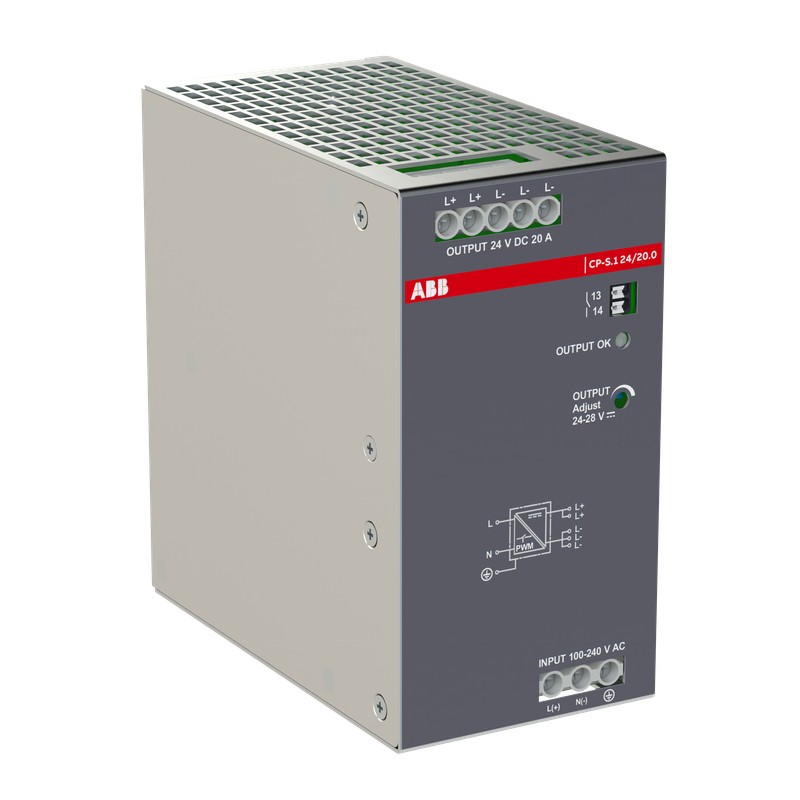

1SVR320761R1000 ABB CP-S.1 24/20.0 alim.24Vdc /20A Quelle
1SVR320761R1000
ABB
CP-S.1 24/20.0 alim.24Vdc /20A Quelle
Netzteil In:100-240VAC/90-250VDC Out:DC 24V/20A
Niederspannungsschaltgeräte > Gleichstromversorgung
Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85044095 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SAC200140H0001 |
| Montage- und Betriebsanleitung | 1SVC320360M0000 |
| Verdrahtungsplan | 9AKK107992A8774 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 68 mm |
| Höhe (Netto-Abmessung) | 129.4 mm |
| Tiefe (Netto-Abmessung) | 127 mm |
| Nettogewicht | 1.355 kg |
| Verpackungsinformationen | |
| Breite Verpackungseinheit 1 | 119 mm |
| Länge Verpackungseinheit 1 | 158 mm |
| Höhe Verpackungseinheit 1 | 188 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.6 kg |
| EAN Verpackungseinheit 1 | 4013614561122 |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 2 | 375 mm |
| Länge Verpackungseinheit 2 | 495 mm |
| Höhe Verpackungseinheit 2 | 210 mm |
| Bruttogewicht Verpackungseinheit 2 | 15.7 kg |
| Menge Verpackungseinheit 2 | Karton 9 Stück |
| Technische Daten | |
| Funktion | Schaltnetzteil |
| Anzahl Phasen | 1-phasig |
| Bemessungseingangsspannung (UIN) | 100 ... 240 V AC |
| 100 ... 250 V DC | |
| Eingangsspannung (Uin) | 85 ... 264 V AC |
| 90 ... 277 V DC | |
| Typischer Eingangsstrom | (115 V AC) 4.85 A |
| (230 V AC) 2.55 A | |
| Überbrückungszeit | (230 V AC) min. 20 ms |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| DC | |
| Bemessungsfrequenzgrenzen | 45 ... 65 Hz |
| Kennlinie bei Überlast | U/I-Ausgangskennlinie mit Leistungsreserve |
| Bemessungsausgangsleistung | 480 W |
| Ausgangsleistung | 480 W |
| Bemessungsausgangsspannung | 24 V DC |
| Ausgangsspannung (Uout) | 24 V DC |
| Ausgangsstrom | 20 A |
| Maximaler Ausgangsstrom (Iout) | 30 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Eingangs-/Ausgangsstromkreis 4 kV |
| Eingangsstromkreis/PE 4 kV | |
| Eingangsstromkreis/Relaiskontakt 4 kV | |
| Ausgangsstromkreis/PE 0.8 kV | |
| Ausgangsstromkreis 0.8 kV | |
| Bemessungsisolationsspannung (Ui) | Eingangsstromkreis / Ausgangsstromkreis 300 V |
| Eingangsstromkreis / PE 300 V | |
| Eingangsstromkreis / Relaiskontakt 300 V | |
| Ausgangsstromkreis / PE 50 V | |
| Schutzart | Gehäuse IP20 |
| Anschlussklemmen IP20 | |
| Verschmutzungsgrad | 2 |
| Anschlussmöglichkeit-Eingangsstromkreis | flexibel mit Aderendhülse 0.5 ... 4.0 mm² |
| flexibel 0.5 ... 4.0 mm² | |
| starr 0.5 ... 4 mm² | |
| Anschlussmöglichkeit-Ausgangsstromkreis | flexibel mit Aderendhülse 0.5 ... 4.0 mm² |
| flexibel 0.5 ... 4.0 mm² | |
| starr 0.5 ... 4 mm² | |
| Anzugsdrehmoment | Eingangsstromkreis 0.5 N·m |
| Ausgangsstromkreis 1.13 N·m | |
| Abisolierlänge | Hilfsstromkreis 7 mm |
| Eingangsstromkreis 9 mm | |
| Ausgangsstromkreis 9 mm | |
| Empfohlener Schraubendreher | PH1 |
| 0.8 x 4 | |
| Eingangs-/Ausgangsstromkreis PH1 | |
| Mindestmontageabstände | anderes Gerät gleichen Typs, horizontal 30 mm |
| anderes Gerät gleichen Typs, vertikal 50 mm | |
| Einbaulage | Position 1 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit-Eingangsstromkreis UL/CSA | flexibel mit Aderendhülse 20-12 AWG |
| flexibel 20-12 AWG | |
| starr 20-12 AWG | |
| Anschlussmöglichkeit-Ausgangsstromkreis UL/CSA | flexibel mit Aderendhülse 20-12 AWG |
| flexibel 20-12 AWG | |
| starr 20-12 AWG | |
| Anzugsdrehmoment UL/CSA | Eingangsstromkreis 4.4 in·lb |
| Ausgangsstromkreis 4.4 in·lb | |
| Electromagnetic Compatibility | |
| Elektrostatische Entladung (ESD) nach IEC 61000-4-2 | Level 4 Luftentladung 15 kV |
| Level 4 Kontaktentladung 8 kV | |
| Störfestigkeit gegen elektromagnetische Felder nach IEC 61000-4-3 | Level 3 10 V/m |
| Störfestigkeit gegen Stoßspannungen nach IEC 61000-4-5 | Level 4 Leitung-zu-Erde 4 kV |
| Level 4 Leitung-zu-Leitung 2 kV | |
| Elektromagnetische Verträglichkeit (EMV) | Immunität - Klasse B |
| Emission - Klasse B | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | 5000 m |
| Widerstandsfähigkeit gegen feucht Wärme nach IEC 60068-2-30 | Test Db 55°C, 2 cycles |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 30g 3 Schocks 6 ms |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | ±0,15 mm 10 ... 58 Hz |
| 10 Durchlaufzyklen pro Achse: 2g 58 ... 150 Hz | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD982001-4501 |
| RoHS Erklärung | 1SVD982001-4401 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 154206ab-cc6a-4d1d-b848-8637e7fc5a1f Deutschland (DE) |
| Vereinfachtes SCIP | 084e71f1-2f40-4f6f-b5d1-b232658f5bed Belgien (BE) |
| 15806d1d-1e31-430f-856c-1cec8a34598e Tschechische Republik (CZ) | |
| 2160595e-3c9e-414f-ab40-62e2b1a88670 Norwegen (NO) | |
| 2bd2d658-5d34-442e-9596-65aa9861cfff Schweden (SE) | |
| 3c6f9d2e-a7be-425d-847e-56c1b0575d0b Portugal (PT) | |
| 4adb4710-4434-429c-b13b-d25432c1e5e2 Deutschland (DE) | |
| 4b612490-c310-4258-a52d-60912f2572f2 Deutschland (DE) | |
| 56d536cb-2e2c-4b68-98b5-b42627ca01a2 Ungarn (HU) | |
| 60da36c3-4dff-436f-9310-cb5a04ff7d1d Polen (PL) | |
| 6cdb1dbb-fccd-42f8-aa4a-8a745df3cf1d Frankreich (FR) | |
| 8595d650-5a7c-4e70-bab6-d06e0d4912ac Italien (IT) | |
| 8ec3ecc3-84be-4901-b93d-bf75d11bc9a3 Ungarn (HU) | |
| 9b18635a-0d97-445f-a741-e874c158fdbf Deutschland (DE) | |
| 9dea6ecb-1427-411a-9235-8b3c2df77dd5 Belgien (BE) | |
| a26c82ec-eb8f-432b-ac9d-80d8a813ab67 Spanien (ES) | |
| a7e57bd7-a3c3-41eb-9285-831dcebda077 Dänemark (DK) | |
| b2137767-ad94-4046-8148-c735ee44e544 Niederlande (NL) | |
| b6cc3a0b-6b99-4191-8200-0605c865fe75 Kroatien (CR) | |
| bccaad5b-b56a-44a7-88c8-c3a1402ec50d Polen (PL) | |
| c80c8b49-ebc2-41ed-a55d-fa508ac6ae42 Frankreich (FR) | |
| caa335b3-095a-454e-ba68-2fd31229df22 Finnland (FI) | |
| e8cd7c7b-253f-488d-9c5c-0e56db240739 Estland (EE) | |
| ebffd1f9-4a93-4186-88e9-2bf33eb87f74 Schweden (SE) | |
| f18df6c4-0d03-4380-81d6-4de04118adf9 Griechenland (GR) | |
| f6918158-863e-4392-9545-2557122b39a4 Deutschland (DE) | |
| fa8ae053-536e-472d-b925-75a884717d34 Bulgarien (BG) | |
| fb868a1a-8133-496c-9e71-f29f9e2227f7 Polen (PL) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006535 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CB_DE_2-029956 |
| cULus Zertifikat | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Konformitätserklärung - CE | 1SVD982043-00 |
| Konformitätserklärung - UKCA | 1SVD982043-10 |
| DNV Zertifikat | DNV_TAA0000300 |
| SEMI Zertifikat | 9AKK108470A0206 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | T |
| ETIM 9 | EC002540 - Gleichstromversorgung |
| ETIM 10 | EC002540 - Gleichstromversorgung |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| E-Nummer (Finnland) | 2712889 |
| E-Nummer (Norwegen) | 6608903 |
| E-Nummer (Schweden) | 5213657 |
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | AC/DC |
| 1. Ausgangsspannung (EF006792) | 24 V |
| 2. Ausgangsspannung (EF006797) | 0 V |
| 3. Ausgangsspannung (EF006800) | 0 V |
| Max. Ausgangsstrom 1 (EF008284) | 30 A |
| Max. Ausgangsstrom 2 (EF008285) | 0 A |
| Max. Ausgangsstrom 3 (EF008286) | 0 A |
| Ausgangsspannung einstellbar (EF007002) | Nein |
| Nennwert Ausgangsspannung 1 (EF009393) | 24 V |
| Nennwert Ausgangsspannung 2 (EF009394) | 0 V |
| Nennwert Ausgangsspannung 3 (EF009395) | 0 V |
| Nennwert Ausgangsstrom 1 (EF009396) | 20 A |
| Nennwert Ausgangsstrom 2 (EF009397) | 0 A |
| Nennwert Ausgangsstrom 3 (EF009398) | 0 A |
| Kurzschlussfest (EF007332) | Ja |
| Bemessungsversorgungsspannung AC 50 Hz (EF007076) | 264 V |
| Bemessungsversorgungsspannung AC 60 Hz (EF007077) | 264 V |
| Bemessungsversorgungsspannung DC (EF007078) | 277 V |
| Ausgangsspannung geregelt (EF003092) | Ja |
| Leistungsaufnahme (EF000346) | 517 VA |
| Leistungsabgabe (EF003034) | 480 W |
| Stabilisiert (EF005302) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wandmontage möglich (EF003973) | Nein |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Einbaubreite (EF000846) | 68 mm |
| Einbauhöhe (EF000332) | 129.4 mm |
| Direktmontage möglich (EF005689) | Nein |
| Breite (EF000008) | 68 mm |
| Höhe (EF000040) | 129.4 mm |
| Tiefe (EF000049) | 127 mm |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | 1 |
