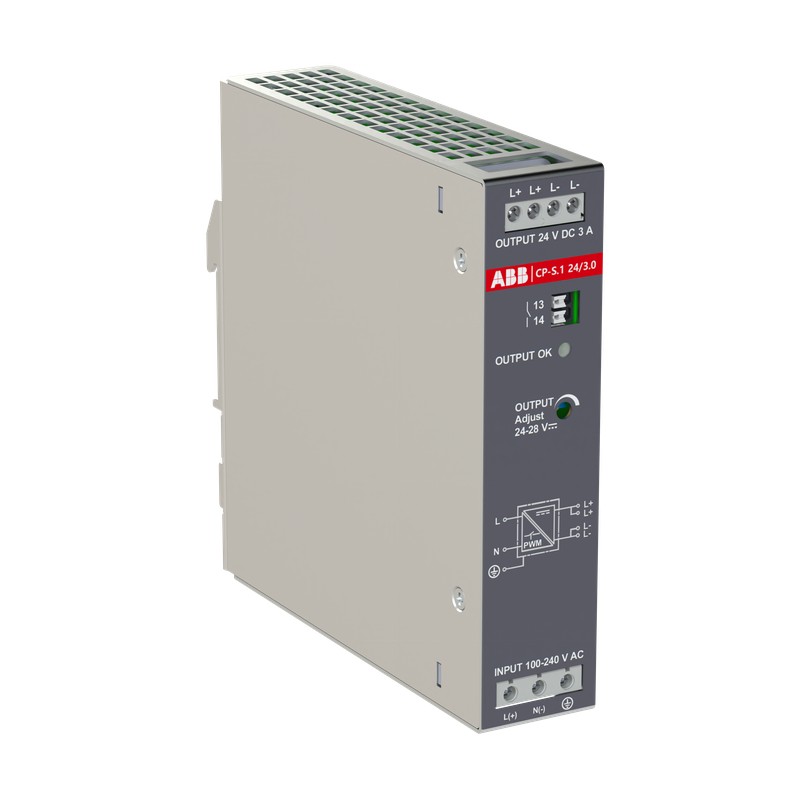

1SVR320361R1000 ABB CP-S.1 24/3.0 Netzteil.24Vdc/3A
1SVR320361R1000
ABB
CP-S.1 24/3.0 Netzteil.24Vdc/3A
Netzteil In:100-240VAC/90-250VDC Out:DC 24V/3A
Niederspannungsschaltgeräte > Gleichstromversorgung
Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85044095 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SAC200137H0001 |
| Montage- und Betriebsanleitung | 1SVC320360M0000 |
| Verdrahtungsplan | 9AKK107992A8774 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 30.5 mm |
| Höhe (Netto-Abmessung) | 129.4 mm |
| Tiefe (Netto-Abmessung) | 127 mm |
| Nettogewicht | 0.55 kg |
| Verpackungsinformationen | |
| Breite Verpackungseinheit 1 | 64 mm |
| Länge Verpackungseinheit 1 | 155 mm |
| Höhe Verpackungseinheit 1 | 169 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.67 kg |
| EAN Verpackungseinheit 1 | 4013614561092 |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 2 | 393 mm |
| Länge Verpackungseinheit 2 | 600 mm |
| Höhe Verpackungseinheit 2 | 190 mm |
| Bruttogewicht Verpackungseinheit 2 | 15 kg |
| Menge Verpackungseinheit 2 | Karton 21 Stück |
| Technische Daten | |
| Funktion | Schaltnetzteil |
| Anzahl Phasen | 1-phasig |
| Bemessungseingangsspannung (UIN) | 100 ... 240 V AC |
| 100 ... 250 V DC | |
| Eingangsspannung (Uin) | 85 ... 264 V AC |
| 90 ... 277 V DC | |
| Typischer Eingangsstrom | (115 V AC) 1.38 A |
| (230 V AC) 0.95 A | |
| Überbrückungszeit | (230 V AC) min. 20 ms |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| DC | |
| Bemessungsfrequenzgrenzen | 45 ... 65 Hz |
| Kennlinie bei Überlast | U/I-Ausgangskennlinie mit Leistungsreserve |
| Bemessungsausgangsleistung | 72 W |
| Ausgangsleistung | 72 W |
| Bemessungsausgangsspannung | 24 V DC |
| Ausgangsspannung (Uout) | 24 V DC |
| Ausgangsstrom | 3 A |
| Maximaler Ausgangsstrom (Iout) | 4.5 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Eingangs-/Ausgangsstromkreis 4 kV |
| Eingangsstromkreis/PE 4 kV | |
| Eingangsstromkreis/Relaiskontakt 4 kV | |
| Ausgangsstromkreis/PE 0.8 kV | |
| Ausgangsstromkreis 0.8 kV | |
| Bemessungsisolationsspannung (Ui) | Eingangsstromkreis / Ausgangsstromkreis 300 V |
| Eingangsstromkreis / PE 300 V | |
| Eingangsstromkreis / Relaiskontakt 300 V | |
| Ausgangsstromkreis / PE 50 V | |
| Schutzart | Gehäuse IP20 |
| Anschlussklemmen IP20 | |
| Verschmutzungsgrad | 2 |
| Anschlussmöglichkeit-Eingangsstromkreis | flexibel mit Aderendhülse 0.5 ... 2.5 mm² |
| flexibel 0.5 ... 2.5 mm² | |
| starr 0.5 ... 2.5 mm² | |
| Anschlussmöglichkeit-Ausgangsstromkreis | flexibel mit Aderendhülse 0.5 ... 2.5 mm² |
| flexibel 0.5 ... 2.5 mm² | |
| starr 0.5 ... 2.5 mm² | |
| Anzugsdrehmoment | Eingangsstromkreis 0.5 N·m |
| Ausgangsstromkreis 0.5 N·m | |
| Abisolierlänge | Hilfsstromkreis 7 mm |
| Eingangsstromkreis 9 mm | |
| Ausgangsstromkreis 9 mm | |
| Empfohlener Schraubendreher | PH1 |
| Eingangs-/Ausgangsstromkreis PH1 | |
| Eingangs-/Ausgangsstromkreis 0.6 ... 3.5 | |
| Mindestmontageabstände | anderes Gerät gleichen Typs, horizontal 30 mm |
| anderes Gerät gleichen Typs, vertikal 50 mm | |
| Einbaulage | Position 1 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit-Eingangsstromkreis UL/CSA | flexibel mit Aderendhülse 20-14 AWG |
| flexibel 20-14 AWG | |
| starr 20-14 AWG | |
| Anschlussmöglichkeit-Ausgangsstromkreis UL/CSA | flexibel mit Aderendhülse 20-14 AWG |
| flexibel 20-14 AWG | |
| starr 20-14 AWG | |
| Anzugsdrehmoment UL/CSA | Eingangsstromkreis 4.4 in·lb |
| Ausgangsstromkreis 4.4 in·lb | |
| Electromagnetic Compatibility | |
| Elektrostatische Entladung (ESD) nach IEC 61000-4-2 | Level 4 Luftentladung 15 kV |
| Level 4 Kontaktentladung 8 kV | |
| Störfestigkeit gegen elektromagnetische Felder nach IEC 61000-4-3 | Level 3 10 V/m |
| Störfestigkeit gegen Stoßspannungen nach IEC 61000-4-5 | Level 4 Leitung-zu-Erde 4 kV |
| Level 4 Leitung-zu-Leitung 2 kV | |
| Elektromagnetische Verträglichkeit (EMV) | Immunität - Klasse B |
| Emission - Klasse B | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | 5000 m |
| Widerstandsfähigkeit gegen feucht Wärme nach IEC 60068-2-30 | Test Db 55°C, 2 cycles |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 30g 3 Schocks 6 ms |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | ±0,15 mm 10 ... 58 Hz |
| 10 Durchlaufzyklen pro Achse: 2g 58 ... 150 Hz | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD982001-4501 |
| RoHS Erklärung | 1SVD982001-4401 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | ffb80980-78ff-4113-8238-005105f3a73d Deutschland (DE) |
| Vereinfachtes SCIP | 03d270df-e697-4b47-a073-c18bd10193c7 Norwegen (NO) |
| 067c05f0-cdc8-4e65-b440-b74cdb02adec Belgien (BE) | |
| 13d37c82-6b0e-4ec1-911b-a77f00c09034 Polen (PL) | |
| 172c2153-de48-408b-a796-074c33cb7b1f Ungarn (HU) | |
| 1aad0506-d4e5-4850-b62e-745466e319a3 Ungarn (HU) | |
| 1ff49005-46ed-4d48-90a4-3049f906cd0a Deutschland (DE) | |
| 246eae51-7d2e-4be8-964e-f1c8c375ba0b Portugal (PT) | |
| 26ddca0c-f071-43eb-9065-9cb83d8e0b50 Tschechische Republik (CZ) | |
| 32beaac8-3087-4b6b-88a7-6c649b6237a3 Italien (IT) | |
| 49bd54bb-000c-4333-a90d-4ca74005221d Dänemark (DK) | |
| 4d8d8ba1-27df-47d5-9a4d-57d9dab0db19 Deutschland (DE) | |
| 58620321-8389-4374-a8e4-6ef1065d1120 Kroatien (CR) | |
| 5cbe7ae0-45cc-43cb-be66-6499f6bb0bd3 Bulgarien (BG) | |
| 73bf490e-2d9e-4983-96d5-81117c1f39d1 Estland (EE) | |
| 73e0ee21-16e7-4238-a67a-8b53369da0e6 Polen (PL) | |
| 8389c949-00de-4d7d-93e9-f9555b867226 Finnland (FI) | |
| 9e88374c-f942-4c69-8ecc-0df49e2a4ec5 Frankreich (FR) | |
| 9ea27bce-bdbd-43aa-a0d5-d5c25ca6bc18 Belgien (BE) | |
| a24571e7-caa1-4a03-af4c-6d24dd798b1f Polen (PL) | |
| c8c549a2-d5a7-4e79-b501-ac909c6ad802 Frankreich (FR) | |
| cf1c4a56-b65e-4046-8506-06720e3e8f11 Schweden (SE) | |
| d79add17-080f-4bed-ad28-05484491d2e2 Deutschland (DE) | |
| d8e77a8a-eab6-4c81-bd25-0da19f42d622 Schweden (SE) | |
| e0e8c75b-e20c-4e5c-9a53-f96e4d8f3c06 Spanien (ES) | |
| ef181c61-2e36-4696-950d-88f30f05636c Griechenland (GR) | |
| f3c5e99f-0b79-4df6-88be-4313b409eff2 Deutschland (DE) | |
| f43d42c1-0c31-4a57-8b09-2cc56cccf9f9 Niederlande (NL) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006535 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CB_DE_2-029400 |
| cULus Zertifikat | cULus61010-1_E174460 |
| cULus121201_E523399 | |
| Konformitätserklärung - CE | 1SVD982043-00 |
| Konformitätserklärung - UKCA | 1SVD982043-10 |
| DNV Zertifikat | DNV_TAA0000300 |
| SEMI Zertifikat | 9AKK108470A0202 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | T |
| ETIM 9 | EC002540 - Gleichstromversorgung |
| ETIM 10 | EC002540 - Gleichstromversorgung |
| eClass | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| E-Nummer (Finnland) | 2712886 |
| E-Nummer (Norwegen) | 6608900 |
| E-Nummer (Schweden) | 5213654 |
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | AC/DC |
| 1. Ausgangsspannung (EF006792) | 24 V |
| 2. Ausgangsspannung (EF006797) | 0 V |
| 3. Ausgangsspannung (EF006800) | 0 V |
| Max. Ausgangsstrom 1 (EF008284) | 4.5 A |
| Max. Ausgangsstrom 2 (EF008285) | 0 A |
| Max. Ausgangsstrom 3 (EF008286) | 0 A |
| Ausgangsspannung einstellbar (EF007002) | Nein |
| Nennwert Ausgangsspannung 1 (EF009393) | 24 V |
| Nennwert Ausgangsspannung 2 (EF009394) | 0 V |
| Nennwert Ausgangsspannung 3 (EF009395) | 0 V |
| Nennwert Ausgangsstrom 1 (EF009396) | 3 A |
| Nennwert Ausgangsstrom 2 (EF009397) | 0 A |
| Nennwert Ausgangsstrom 3 (EF009398) | 0 A |
| Kurzschlussfest (EF007332) | Ja |
| Bemessungsversorgungsspannung AC 50 Hz (EF007076) | 264 V |
| Bemessungsversorgungsspannung AC 60 Hz (EF007077) | 264 V |
| Bemessungsversorgungsspannung DC (EF007078) | 277 V |
| Ausgangsspannung geregelt (EF003092) | Ja |
| Leistungsaufnahme (EF000346) | 82 VA |
| Leistungsabgabe (EF003034) | 72 W |
| Stabilisiert (EF005302) | Ja |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wandmontage möglich (EF003973) | Nein |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Einbaubreite (EF000846) | 30.5 mm |
| Einbauhöhe (EF000332) | 129.4 mm |
| Direktmontage möglich (EF005689) | Nein |
| Breite (EF000008) | 30.5 mm |
| Höhe (EF000040) | 129.4 mm |
| Tiefe (EF000049) | 127 mm |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | 1 |
