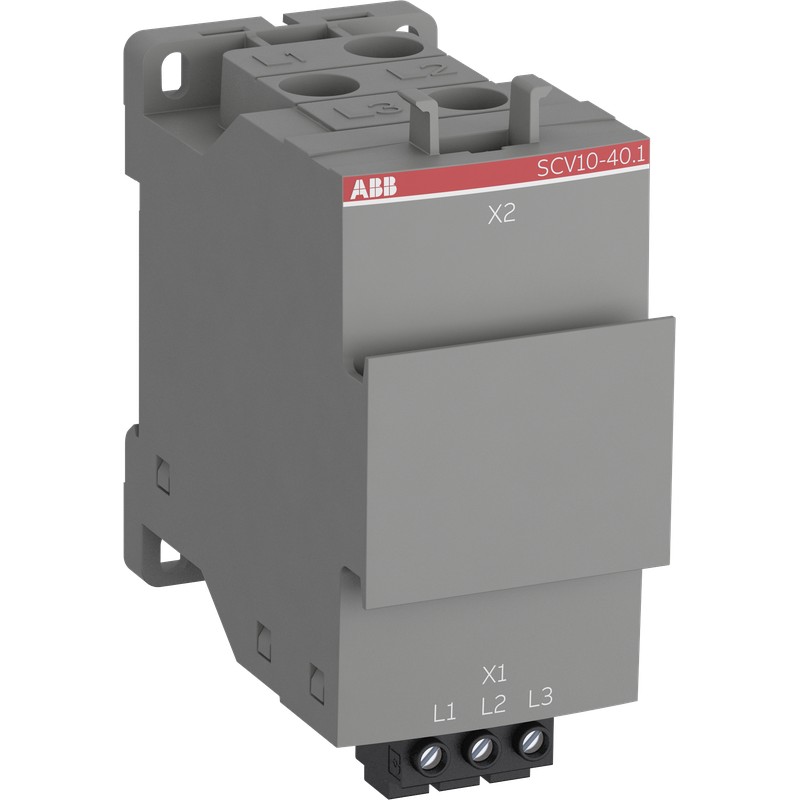

1SVM320010R0000 ABB SCV10-40 Strom- Spannungssensor
1SVM320010R0000
ABB
SCV10-40 Strom- Spannungssensor
Sensor Strom -/ Spannungssensormodul 40 A, 690 V AC
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| EPLAN Daten | 9AAF605146_EPLAN |
| Datenblatt, technische Information | 2CDC100017M0201 |
| Montage- und Betriebsanleitung | 1SVC320010M0000 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45 mm |
| Tiefe (Netto-Abmessung) | 80 mm |
| Höhe (Netto-Abmessung) | 82 mm |
| Nettogewicht | 0.23 kg |
| Technische Daten | |
| Anzahl Pole | 3P |
| Normen | IEC/EN 60947-4-1 |
| IEC/EN 60947-1 | |
| Bemessungsbetriebsspannung | 690 V AC |
| 400 V AC | |
| 480 V AC | |
| 277 V AC | |
| Bemessungsfrequenz (f) | Hauptstromkreis 50 Hz |
| Hauptstromkreis 60 Hz | |
| Bemessungsbetriebsstrom (Ie) | 40 A |
| Verlustleistung | circa 0.48 W |
| Anschlussmöglichkeit | 1x 0.2-2.5 mm² |
| Abisolierlänge | 8 mm |
| Schutzart | IP20 |
| Anzugsdrehmoment | 0.5 ... 0.6 N·m |
| Anschlussart | Schraubklemme |
| Geeignet für | 1SVM120012R0000 |
| Produktname | Sensor |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | 24 ... 12 AWG |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (Lagerung) -40 ... +70 °C | |
| Verschmutzungsgrad | 3 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 1SVD981001-4401 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| cULus Zertifikat | E48139 |
| Konformitätserklärung - CE | 1SVD981074-00 |
| UL Zertifikat | E48139 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 130 mm |
| Länge Verpackungseinheit 1 | 50 mm |
| Höhe Verpackungseinheit 1 | 124 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.275 kg |
| EAN Verpackungseinheit 1 | 4053546041828 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| ETIM 7 | EC002498 - Zubehör für Niederspannungs-Schalttechnik |
| ETIM 8 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| ETIM 9 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| eClass | V11.0 : 27371392 |
| UNSPSC | 39121552 |
| IDEA Granular Category Code (IGCC) | 4776 >> Electronic motor control and protection device |
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | Kommunikation und Messfunktion |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
