> ABB>Schütze und Überlastrelais >1SFL607102R1300 ABB AF370-40-00-13 FORTSETZUNG 4P. B. 100-250 VAC/DC
Vorheriges Produkt Nächstes Produkt

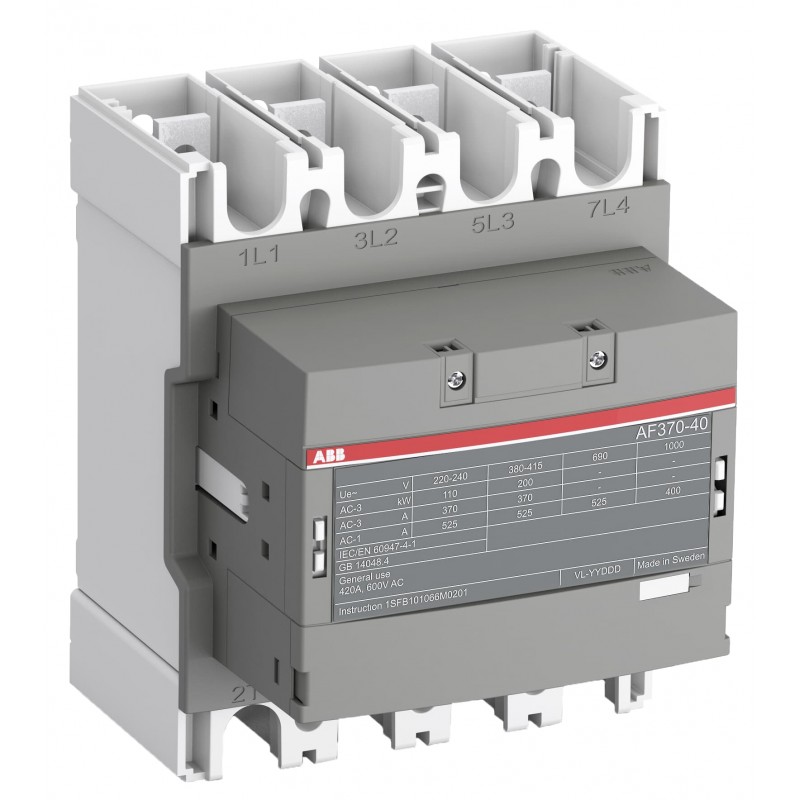

1SFL607102R1300 ABB AF370-40-00-13 FORTSETZUNG 4P. B. 100-250 VAC/DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL607102R1300 ABB AF370-40-00-13 FORTSETZUNG 4P. B. 100-250 VAC/DC

1SFL607102R1300

ABB

AF370-40-00-13 FORTSETZUNG 4P. B. 100-250 VAC/DC

AF370-40-00-13 Schütz 4-polig, 100-250V 50/60Hz / DC Schienenanschluß

Mehr Infos


Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC175204_EPLAN
Datenblatt, technische Information1SBC100214C0202
Datenblatt, technische Information (Teil 2)1SAC200017M0002
Montage- und Betriebsanleitung1SFC100008M0201
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)184 mm
Tiefe (Netto-Abmessung)180 mm
Höhe (Netto-Abmessung)225 mm
Nettogewicht5.7 kg
Maßzeichnung1SFB535001G1123
Technische Daten
Anzahl Hauptkontakte Schließer4
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole4P
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungsfrequenz (f)Hauptstromkreis 50 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 525 A
Bemessungsbetriebsstrom AC-1 (Ie)(1000 V, 40 °C) 400 A
(1000 V, 60 °C) 350 A
(1000 V, 70 °C) 290 A
(690 V, 40 °C) 525 A
(690 V, 60 °C) 425 A
(690 V, 70 °C) 350 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 370 A
(440 V, 55 °C) 370 A
(380/400 V, 55 °C) 370 A
(220/230/240 V, 55 °C) 370 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 200 kW
(440 V) 200 kW
(380/400 V) 200 kW
(220/230/240 V) 110 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsbremsleistung AC-3e8.5 x Ie AC-3e
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
Bemessungsschaltleistung AC-3e12 x Ie AC-3e
KurzschlussschutzeinrichtungVorsicherung Typ gG 630 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 600 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 1709 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 3700 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 2960 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 1208 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 5000 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer5 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
Gleichstrombetrieb 100 ... 250 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 17.5 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 17.5 V·A
Haltewert bei max. Bemessungssteuerspannung DC 4.5 V·A
Haltewert bei max. Bemessungssteuerspannung DC 4.5 W
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 385 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 385 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 410 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 410 W
Verlustleistung72 W
bei Bemessungsbedingungen pro Pol 72 W
Betriebszeitzwischen Spulenentregung und Öffnen des Schließerkontakts 45 ... 80 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 30 ... 60 ms
Anschlussmöglichkeit-Hauptstromkreisflexibel 2 x 70 ... 185 mm²
starre Al-Leitung 1 x 185 ... 240 mm²
starre Cu-Leitung 2 x 70 ... 185 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel 1x0.75 ... 2.5 mm²
flexibel 2x0.75 ... 2.5 mm²
starr 2 x 1 ... 4 mm²
mehrdrähtig 1 x 1 .... 4 mm²
mehrdrähtig 2 x 1 .... 4 mm²
Anschlussmöglichkeitflexibel 2 x 70 ... 185 mm²
starre Cu-Leitung 2 x 70 ... 185 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP40
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP00
AnzugsdrehmomentKabelöse 9 N·m
Hauptstromkreis 22 ... 43 N·m
AnschlussartHauptstromkreis: Schiene
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(1000 V AC) 520 A
Nennleistung UL/CSA(200 ... 208 V AC dreiphasig) 50 Hp
(200 V AC dreiphasig) 125 hp
(208 V AC dreiphasig) 125 hp
(220 ... 240 V AC dreiphasig) 60 Hp
(220 ... 240 V AC dreiphasig) 150 hp
(440 ... 480 V AC dreiphasig) 125 Hp
(440 ... 480 V AC dreiphasig) 300 hp
(550 ... 600 V AC dreiphasig) 150 Hp
(550 ... 600 V AC dreiphasig) 350 hp
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 50 °C
(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 55 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 70 °C
(in Schütznähe bei Lagerung) -40 ... 70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenNicht gefährliche Abfälle, die auf Deponien verbracht werden, sofern es keine alternative Entsorgungsmethode gibt
Demontageanleitung für End-of-Life-Produkte1SFC100112M0002
Umweltprodukterklärung - EPD1SFC100104D0201
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.3 %
Nachhaltiger Materialanteil (Gewicht in %)recyceltes Metall - 33 %
Zertifikate und Deklarationen
A2L Zertifikat – UL9AKK108468A6695
ABS Zertifikat14-LD1092198-PDA
BV ZertifikatBV_36353_A0BV
CB ZertifikatSEMKO_SE-73326
CQC ZertifikatCQC2014010304676670
Konformitätserklärung - CCC2020980304001305
Konformitätserklärung - CE2CMT2015-005439
Konformitätserklärung - UKCA2CMT2020-006118
EAC Zertifikat9AKK107046A8618
LR ZertifikatLR_14_70011(E1)
PRS ZertifikatTE_2092_880423_16
RINA ZertifikatELE060313XG_002
RMRS Zertifikat9AKK107045A6978
UL Zertifikat20140910-E73397
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1212 mm
Länge Verpackungseinheit 1262 mm
Höhe Verpackungseinheit 1212 mm
Bruttogewicht Verpackungseinheit 16.4 kg
EAN Verpackungseinheit 17320500504383
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4758 >> Iec Contactors
E-Nummer (Finnland)3707249
