> ABB>Schütze und Überlastrelais >1SFL607002R3311 ABB AF370-30-11-33 Kontaktor
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

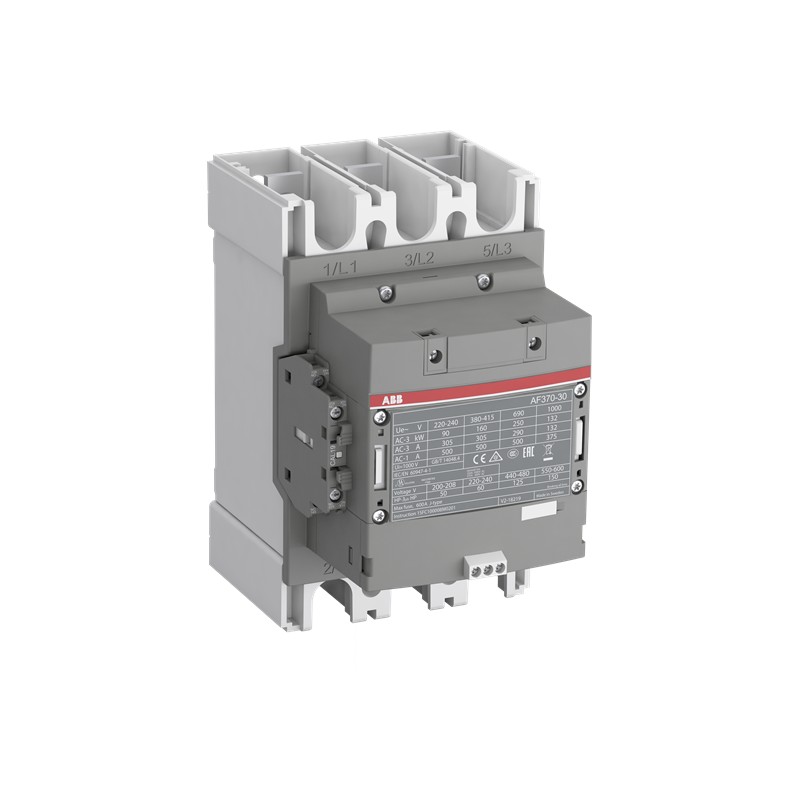

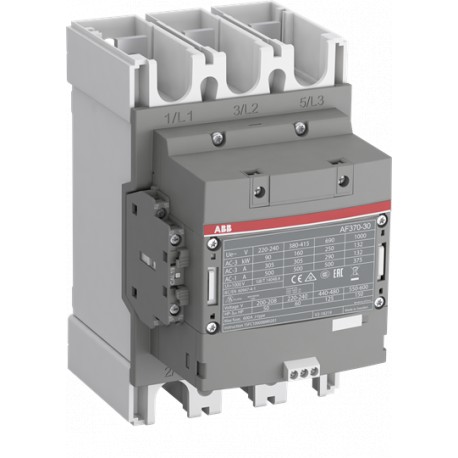

1SFL607002R3311 ABB AF370-30-11-33 Kontaktor Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL607002R3311 ABB AF370-30-11-33 Kontaktor

1SFL607002R3311

ABB

AF370-30-11-33 Kontaktor

AF370-30-11-33 Schütze

AF370-30-11-33 Schütz 100-250V 50/60Hz / DC integr. SPS-Schnittstelle

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,521.71
Stückpreis: $1,521.71
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC175204_EPLAN
Datenblatt, technische Information1SBC100214C0202
Datenblatt, technische Information (Teil 2)1SAC200017M0002
Montage- und Betriebsanleitung1SFC100008M0201
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)140 mm
Tiefe (Netto-Abmessung)195.5 mm
Höhe (Netto-Abmessung)225 mm
Nettogewicht3.9 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner1
Anzahl Pole3P
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungsfrequenz (f)Hauptstromkreis 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 600 A
Bemessungsbetriebsstrom AC-1 (Ie)(1000 V, 60 °C) 350 A
(1000 V, 70 °C) 290 A
(690 V, 40 °C) 600 A
(690 V, 70 °C) 400 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 370 A
(440 V, 55 °C) 370 A
(500 V, 55 °C) 350 A
(690 V, 55 °C) 315 A
(1000 V, 55 °C) 141 A
(380/400 V, 55 °C) 370 A
(220/230/240 V, 55 °C) 370 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 200 kW
(440 V) 200 kW
(500 V) 250 kW
(690 V) 315 kW
(1000 V) 200 kW
(380/400 V) 200 kW
(220/230/240 V) 110 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
KurzschlussschutzeinrichtungVorsicherung Typ gG 630 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 2960 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 600 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 1208 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 3700 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 1709 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 1000 V
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-2 / AC-4) 150 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer5 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) Uc (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
Gleichstrombetrieb 100 ... 250 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 17.5 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 17.5 V·A
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 385 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 385 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 410 W
Verlustleistungbei Bemessungsbedingungen pro Pol 27 W
Betriebszeitzwischen Spulenentregung und Öffnen des Schließerkontakts 37 ... 47 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 25 ... 55 ms
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP40
AnschlussartHauptstromkreis: Schiene
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 1000 V
Allgemeine Gebrauchsklasse UL/CSA(1000 V AC) 520 A
Nennleistung UL/CSA(200 ... 208 V AC dreiphasig) 50 Hp
(200 V AC dreiphasig) 125 hp
(208 V AC dreiphasig) 125 hp
(220 ... 240 V AC dreiphasig) 60 Hp
(220 ... 240 V AC dreiphasig) 150 hp
(440 ... 480 V AC dreiphasig) 125 Hp
(440 ... 480 V AC dreiphasig) 300 hp
(550 ... 600 V AC dreiphasig) 150 Hp
(550 ... 600 V AC dreiphasig) 350 hp
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 55 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 70 °C
(in Schütznähe bei Lagerung) -40 ... 70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenNicht gefährliche Abfälle, die auf Deponien verbracht werden, sofern es keine alternative Entsorgungsmethode gibt
Demontageanleitung für End-of-Life-Produkte1SFC100112M0002
Umweltprodukterklärung - EPD1SFC100104D0201
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.3 %
Nachhaltiger Materialanteil (Gewicht in %)recyceltes Metall - 33 %
Zertifikate und Deklarationen
A2L Zertifikat – UL9AKK108468A6695
ABS Zertifikat14-LD1092198-PDA
BV ZertifikatBV_36353_A0BV
CB ZertifikatSE-89316
CCS ZertifikatGB14T00030
CQC ZertifikatCQC2014010304676670
CQC2014010304673866
Konformitätserklärung - CCC2020980304001305
2020980304001068
Konformitätserklärung - CE2CMT2015-005439
Konformitätserklärung - UKCA2CMT2020-006118
DNV ZertifikatDNV_E-14043
EAC Zertifikat9AKK107046A8618
GL ZertifikatGL_95073-14HH
LR ZertifikatLR_14_70011(E1)
PRS ZertifikatTE_2092_880423_16
RINA ZertifikatELE060313XG_002
RMRS Zertifikat9AKK107045A6978
UL Zertifikat20121217-E36588
UL ZulassungUL_E36588
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1263 mm
Länge Verpackungseinheit 1203 mm
Höhe Verpackungseinheit 1289 mm
Bruttogewicht Verpackungseinheit 14.6 kg
EAN Verpackungseinheit 17320500504598
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4758 >> Iec Contactors
E-Nummer (Finnland)3707535
E-Nummer (Schweden)3210543

ETIM for 1SFL607002R3311 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 100 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 100 V
Bemessungssteuerspeisespannung DC (EF003980) 100 V
Spannungsart zur Betätigung (EF008242) AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 600 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 370 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 200 kW
Bemessungsbetriebsleistung NEMA (EF011960) 44.7420 kW
Geeignet für Reiheneinbau (EF001126) Nein
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3
