> ABB>Schütze und Überlastrelais >1SFL577081R6812 ABB Nr. AFS400-30-12-68
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

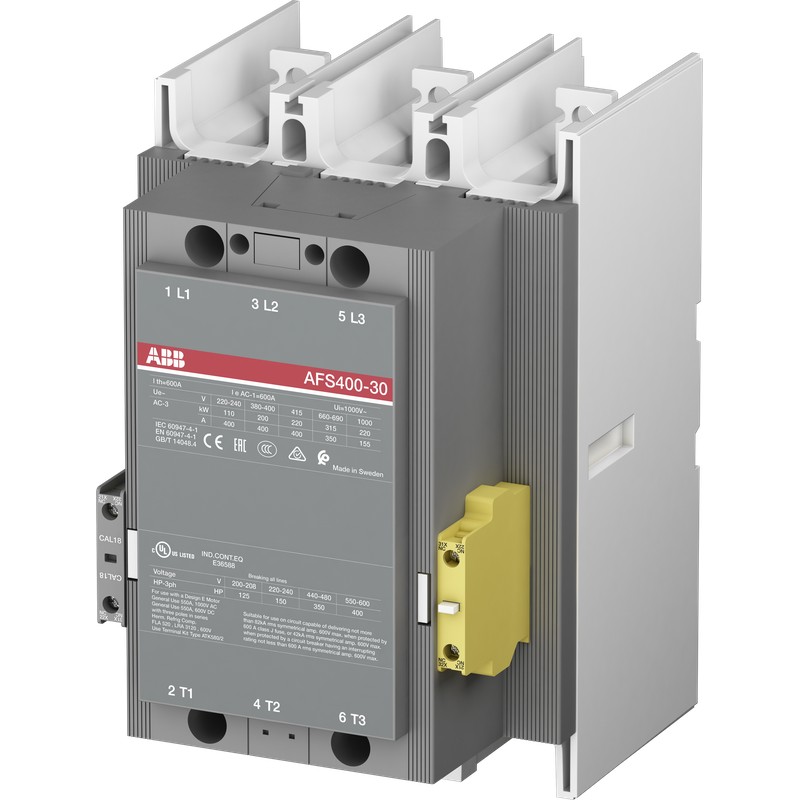

1SFL577081R6812 ABB Nr. AFS400-30-12-68 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL577081R6812 ABB Nr. AFS400-30-12-68

1SFL577081R6812

ABB

Nr. AFS400-30-12-68

AFS400-30-12-68 Safetyschütz 24-60V-DC Hiko: 1S+2Ö für Sicherheitsanwendungen

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,785.23
Stückpreis: $1,785.23
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC412764_EPLAN
Datenblatt, technische Information1SBC100214C0202
Datenblatt, technische Information (Teil 2)1SAC200017M0002
Montage- und Betriebsanleitung1SFC380023-en
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)186 mm
Tiefe (Netto-Abmessung)216 mm
Höhe (Netto-Abmessung)278 mm
Nettogewicht10.6 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner2
Anzahl Pole3P
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 600 A
Bemessungsbetriebsstrom AC-1 (Ie)(1000 V, 40 °C) 600 A
(1000 V, 55 °C) 500 A
(1000 V, 70 °C) 400 A
(690 V, 40 °C) 600 A
(690 V, 55 °C) 500 A
(690 V, 70 °C) 400 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 400 A
(440 V, 55 °C) 400 A
(500 V, 55 °C) 400 A
(690 V, 55 °C) 350 A
(1000 V, 55 °C) 155 A
(380/400 V, 55 °C) 400 A
(220/230/240 V, 55 °C) 400 A
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 1-polig, 40 °C 600 A
(110 V) 2-polig in Reihe, 40 °C 600 A
(220 V) 3-polig in Reihe, 40 °C 600 A
(600 V) 3-polig in Reihe, 40 °C 600 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 1-polig, 40 °C 600 A
(110 V) 2-polig in Reihe, 40 °C 600 A
(220 V) 3-polig in Reihe, 40 °C 600 A
(600 V) 3-polig in Reihe, 40 °C 600 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 1-polig, 40 °C 600 A
(110 V) 2-polig in Reihe, 40 °C 600 A
(220 V) 3-polig in Reihe, 40 °C 600 A
(600 V) 3-polig in Reihe, 40 °C 600 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 220 kW
(440 V) 220 kW
(500 V) 250 kW
(690 V) 315 kW
(1000 V) 220 kW
(380/400 V) 200 kW
(220/230/240 V) 110 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
KurzschlussschutzeinrichtungVorsicherung Typ gG 630 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 840 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 3100 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 4600 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 4400 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 2500 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 4000 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 3500 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-2 / AC-4) 60 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer3 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)50 Hz 24 ... 60 V
Gleichstrombetrieb 24 ... 60 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 12 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 12 V·A
Haltewert bei max. Bemessungssteuerspannung DC 7.5 V·A
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 900 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 900 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 900 V·A
Verlustleistungbei Bemessungsbedingungen pro Pol 16 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 45 ... 55 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 48 ... 58 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 45 ... 115 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 50 ... 120 ms
Anschlussmöglichkeit-HauptstromkreisSammelschiene 47 mm²
starre Al-Leitung 240 mm²
starre Al-Leitung 2x240 mm²
starre Cu-Leitung 240 mm²
starre Cu-Leitung 2x240 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel 1x0.75 ... 2.5 mm²
flexibel 2x0.75 ... 2.5 mm²
starr 2 x 1 ... 4 mm²
mehrdrähtig 2 x 1 .... 4 mm²
AnschlussmöglichkeitSammelschiene 47 mm²
starre Al-Leitung 2x240 mm²
starre Cu-Leitung 2x240 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP00
Anschlussklemmen (im Lieferzustand offen) HauptkontakteM 3.5 (+,-) pozidriv 2 screw with cable clamp
Empfohlener SchraubendreherHauptstromkreis M10
Steuerstromkreis 5.5
Steuerstromkreis M3.5
Steuerstromkreis Nr. 2 Pozidriv
AnzugsdrehmomentKabelöse 35 N·m
Hauptstromkreis 35 N·m
AnschlussartHauptstromkreis: Schiene
Geeignet für ProduktklasseBlock ContactorsBlock Contactors
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 1000 V
Allgemeine Gebrauchsklasse UL/CSA(1000 V AC) 550 A
(600 V AC) 550 A
Nennleistung UL/CSA(200 ... 208 V AC dreiphasig) 125 Hp
(200 ... 208 V AC dreiphasig) 125 hp
(200 V AC dreiphasig) 125 hp
(208 V AC dreiphasig) 125 hp
(220 ... 240 V AC dreiphasig) 150 Hp
(220 ... 240 V AC dreiphasig) 150 hp
(440 ... 480 V AC dreiphasig) 350 Hp
(440 ... 480 V AC dreiphasig) 350 hp
(550 ... 600 V AC dreiphasig) 400 Hp
(550 ... 600 V AC dreiphasig) 400 hp
Strom bei Vollast (Motoren)(200 ... 208 V AC dreiphasig) 358.8 A
(220 ... 240 V AC dreiphasig) 360 A
(440 ... 480 V AC dreiphasig) 414 A
(550 ... 600 V AC dreiphasig) 382 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 50 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 70 °C
(in Schütznähe bei Lagerung) -40 ... 70 °C
(Betrieb) -40 ... 70 °C
(Lagerung) -40 ... +70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27Stoßrichtung A: 5 g
Stoßrichtung B1: 5 g
Stoßrichtung B2: 5 g
Stoßrichtung C1: 5 g
Stoßrichtung C2: 5 g
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenNicht gefährliche Abfälle, die auf Deponien verbracht werden, sofern es keine alternative Entsorgungsmethode gibt
Umweltprodukterklärung - EPD1SFC100105D0201
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 63.1 %
Nachhaltiger Materialanteil (Gewicht in %)recyceltes Metall - 37 %
Zertifikate und Deklarationen
CB ZertifikatSE-82316
CQC ZertifikatCQC2007010304256683
Konformitätserklärung - CCC2020980304001300
Konformitätserklärung - CE2CMT2018-005695
Konformitätserklärung - UKCA2CMT2020-006125
EAC Zertifikat1SFC101360D1101
SUVA-Zertifikat2CMT2019-005859
UL Zertifikat20121207-E36588
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1280 mm
Länge Verpackungseinheit 1375 mm
Höhe Verpackungseinheit 1310 mm
Bruttogewicht Verpackungseinheit 112 kg
EAN Verpackungseinheit 17320500540930
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4758 >> Iec Contactors
E-Nummer (Finnland)3709036
