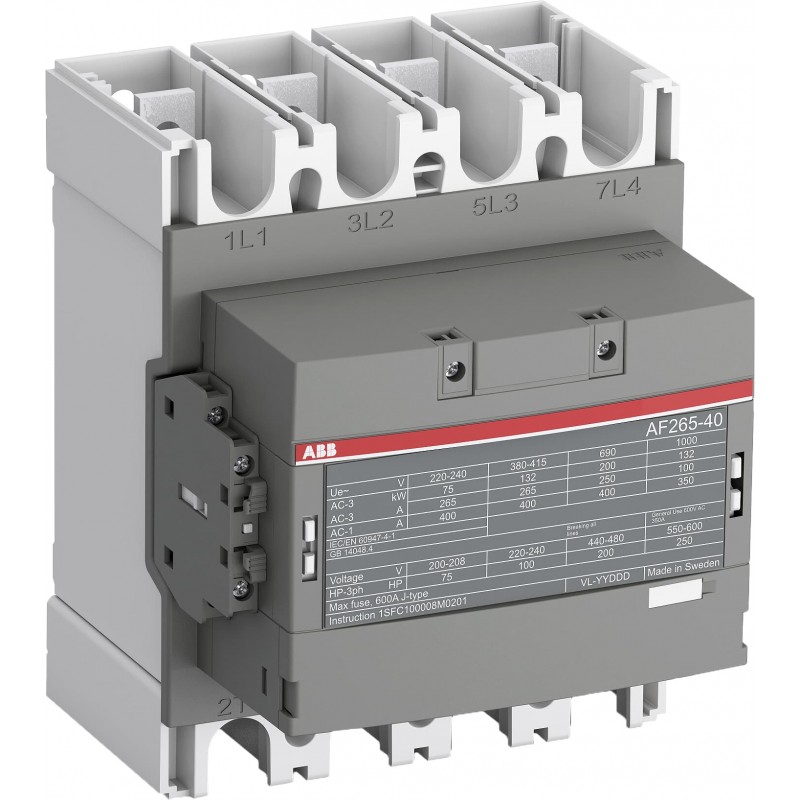

1SFL547263R1122 ABB AF265B-40-22-11 24-60V

1SFL547263R1122

ABB

AF265B-40-22-11#24-60V

Schütz, 4-polig, 24-60 V 50/60 Hz / 20-60 V DC, Hiko: 2S+2Ö, Schienenanschlüsse mit Bahnzulassung

Mehr Infos


Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SBC100214C0202
Datenblatt, technische Information (Teil 2)1SAC200017M0002
Montage- und Betriebsanleitung1SFC100008M0201
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)184 mm
Tiefe (Netto-Abmessung)180 mm
Höhe (Netto-Abmessung)225 mm
Nettogewicht5.7 kg
Technische Daten
Anzahl Hauptkontakte Schließer4
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer2
Anzahl Hilfskontakte Öffner2
Anzahl Pole4P
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Bemessungsbetriebsstrom AC-1 (Ie)(1000 V, 40 °C) 350 A
(1000 V, 60 °C) 300 A
(1000 V, 70 °C) 240 A
(690 V, 40 °C) 400 A
(690 V, 60 °C) 350 A
(690 V, 70 °C) 290 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 265 A
(440 V, 55 °C) 265 A
(500 V, 55 °C) 250 A
(690 V, 55 °C) 250 A
(380/400 V, 55 °C) 265 A
(220/230/240 V, 55 °C) 265 A
Bemessungsbetriebsstrom DC-1 (Ie)(100 V) 1-polig, 40 °C 400 A
(100 V) 1-polig, 60 °C 350 A
(100 V) 1-polig, 70 °C 290 A
(110 V) 1-polig, 40 °C 400 A
(110 V) 1-polig, 60°C 350 A
(110 V) 1-polig, 70 °C 290 A
(110 V) 2-polig in Reihe, 40 °C 400 A
(110 V) 2-polig in Reihe, 60 °C 350 A
(110 V) 2-polig in Reihe, 70 °C 290 A
(110 V) 3-polig in Reihe, 40°C 400 A
(110 V) 3-polig in Reihe, 60 °C 350 A
(110 V) 3-polig in Reihe, 70 °C 290 A
(175 V) 2-polig in Reihe, 40 °C 400 A
(175 V) 2-polig in Reihe, 60 °C 350 A
(175 V) 2-polig in Reihe, 70 °C 290 A
(200 V) 2-polig in Reihe, 40 °C 400 A
(200 V) 2-polig in Reihe, 60 °C 350 A
(200 V) 2-polig in Reihe, 70 °C 290 A
(220 V) 2-polig in Reihe, 40 °C 400 A
(220 V) 2-polig in Reihe, 60 °C 350 A
(220 V) 2-polig in Reihe, 70 °C 290 A
(220 V) 3-polig in Reihe, 40 °C 400 A
(220 V) 3-polig in Reihe, 60 °C 350 A
(220 V) 3-polig in Reihe, 70 °C 290 A
(260 V) 3-polig in Reihe, 40 °C 400 A
(260 V) 3-polig in Reihe, 60 °C 350 A
(260 V) 3-polig in Reihe, 70 °C 290 A
(300 V) 3-polig in Reihe, 40 °C 400 A
(300 V) 3-polig in Reihe, 60 °C 350 A
(300 V) 3-polig in Reihe, 70 °C 290 A
(340 V) 3-polig in Reihe, 40 °C 400 A
(340 V) 3-polig in Reihe, 60 °C 350 A
(340 V) 3-polig in Reihe, 70 °C 290 A
(350 V) 4-polig in Reihe, 40 °C 400 A
(350 V) 4-polig in Reihe, 60 °C 350 A
(350 V) 4-polig in Reihe, 70 °C 290 A
(400 V) 4-polig in Reihe, 40 °C 400 A
(400 V) 4-polig in Reihe, 60 °C 350 A
(400 V) 4-polig in Reihe, 70 °C 290 A
(440 V) 4-polig in Reihe, 40°C 400 A
(440 V) 4-polig in Reihe, 60 °C 350 A
(440 V) 4-polig in Reihe, 70 °C 290 A
(72 V) 1-polig, 40 °C 400 A
(72 V) 1-polig, 60°C 350 A
(72 V) 1-polig, 70 °C 290 A
(72 V) 2-polig in Reihe, 40°C 400 A
(72 V) 2-polig in Reihe, 60 °C 350 A
(72 V) 2-polig in Reihe, 70 °C 290 A
(72 V) 3-polig in Reihe, 40°C 400 A
(72 V) 3-polig in Reihe, 60 °C 350 A
(72 V) 3-polig in Reihe, 70 °C 290 A
(90 V) 1-polig, 40 °C 400 A
(90 V) 1-polig, 60 °C 350 A
(90 V) 1-polig, 70 °C 290 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 2-polig in Reihe, 40 °C 350 A
(110 V) 2-polig in Reihe, 60 °C 350 A
(110 V) 2-polig in Reihe, 70 °C 290 A
(110 V) 3-polig in Reihe, 40°C 350 A
(110 V) 3-polig in Reihe, 60 °C 350 A
(110 V) 3-polig in Reihe, 70 °C 290 A
(220 V) 3-polig in Reihe, 40 °C 350 A
(220 V) 3-polig in Reihe, 60 °C 350 A
(220 V) 3-polig in Reihe, 70 °C 290 A
(72 V) 2-polig in Reihe, 40°C 350 A
(72 V) 2-polig in Reihe, 60 °C 350 A
(72 V) 2-polig in Reihe, 70 °C 290 A
(72 V) 3-polig in Reihe, 40°C 350 A
(72 V) 3-polig in Reihe, 60 °C 350 A
(72 V) 3-polig in Reihe, 70 °C 290 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 2-polig in Reihe, 40 °C 350 A
(110 V) 2-polig in Reihe, 60 °C 350 A
(110 V) 2-polig in Reihe, 70 °C 290 A
(110 V) 3-polig in Reihe, 40°C 350 A
(110 V) 3-polig in Reihe, 60 °C 350 A
(110 V) 3-polig in Reihe, 70 °C 290 A
(220 V) 3-polig in Reihe, 40 °C 350 A
(220 V) 3-polig in Reihe, 60 °C 350 A
(220 V) 3-polig in Reihe, 70 °C 290 A
(72 V) 2-polig in Reihe, 40°C 350 A
(72 V) 2-polig in Reihe, 60 °C 350 A
(72 V) 2-polig in Reihe, 70 °C 290 A
(72 V) 3-polig in Reihe, 40°C 350 A
(72 V) 3-polig in Reihe, 60 °C 350 A
(72 V) 3-polig in Reihe, 70 °C 290 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 132 kW
(380/400 V) 132 kW
(220/230/240 V) 75 kW
Bemessungsbremsleistung AC-3e8.5 x Ie AC-3e
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
Bemessungsschaltleistung AC-3e12 x Ie AC-3e
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 400 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 1224 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 2650 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 2120 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 865 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 600 V
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer5 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)50 Hz / 60 Hz 24 ... 60 V
Gleichstrombetrieb 20 ... 60 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 10 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 10 V·A
Haltewert bei max. Bemessungssteuerspannung DC 2.9 V·A
Haltewert bei max. Bemessungssteuerspannung DC 2.9 W
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 695 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 695 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 980 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 980 W
Verlustleistung32 W
bei Bemessungsbedingungen pro Pol 32 W
Anschlussmöglichkeit-Hauptstromkreisflexibel 2 x 70 ... 185 mm²
starre Cu-Leitung 2 x 70 ... 185 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel 2x0.75 ... 2.5 mm²
starr 2 x 1 ... 4 mm²
mehrdrähtig 2 x 1 .... 4 mm²
Anschlussmöglichkeitflexibel 2 x 70 ... 185 mm²
starre Cu-Leitung 2 x 70 ... 185 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP40
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP00
AnzugsdrehmomentKabelöse 9 N·m
Hauptstromkreis 22 ... 43 N·m
AnschlussartHauptstromkreis: Schiene
ProduktnameSchütz
Technische Daten UL/CSA
Nennleistung NEMA(200 V AC) dreiphasig 75 Hp
(230 V AC dreiphasig) 100 Hp
(460 V AC dreiphasig) 200 Hp
(575 V AC dreiphasig) 200 Hp
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(1000 V AC) 350 A
Nennleistung UL/CSA(200 ... 208 V AC dreiphasig) 40 Hp
(200 V AC dreiphasig) 75 hp
(208 V AC dreiphasig) 75 hp
(220 ... 240 V AC dreiphasig) 40 Hp
(220 ... 240 V AC dreiphasig) 100 hp
(440 ... 480 V AC dreiphasig) 100 Hp
(440 ... 480 V AC dreiphasig) 200 hp
(550 ... 600 V AC dreiphasig) 125 Hp
(550 ... 600 V AC dreiphasig) 250 hp
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 50 °C
(in Schütznähe bei Lagerung) -40 ... 70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenNicht gefährlicher Abfall wird nur dann auf einer Deponie entsorgt, wenn es innerhalb von 100 km um die Anlage keine alternative Entsorgungsmöglichkeit gibt.
Demontageanleitung für End-of-Life-Produkte1SFC100112M0002
Umweltprodukterklärung - EPD1SFC100104D0201
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.3 %
Nachhaltiger Materialanteil (Gewicht in %)recyceltes Metall - 33 %
Zertifikate und Deklarationen
A2L Zertifikat – UL9AKK108468A6695
CB ZertifikatSEMKO_SE-73326
CQC ZertifikatCQC2014010304676670
Konformitätserklärung - CCC2020980304001305
Konformitätserklärung - CE2CMT2015-005440
Konformitätserklärung - UKCA2CMT2020-006124
EAC Zertifikat9AKK107046A8618
KC Zertifikat9AKK107046A9908
UL Zertifikat20140910-E73397
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1212 mm
Länge Verpackungseinheit 1262 mm
Höhe Verpackungseinheit 1212 mm
Bruttogewicht Verpackungseinheit 16.4 kg
EAN Verpackungseinheit 17320500511107
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4755 >> Schützen
E-Nummer (Schweden)3210476
