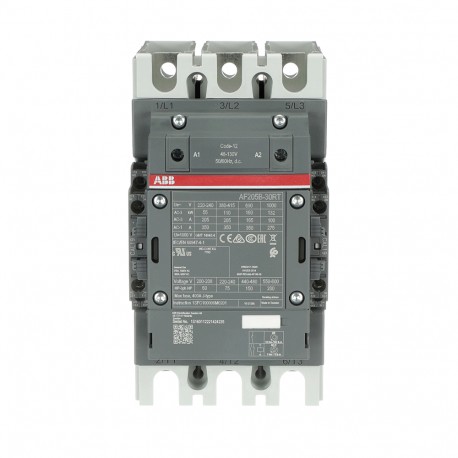

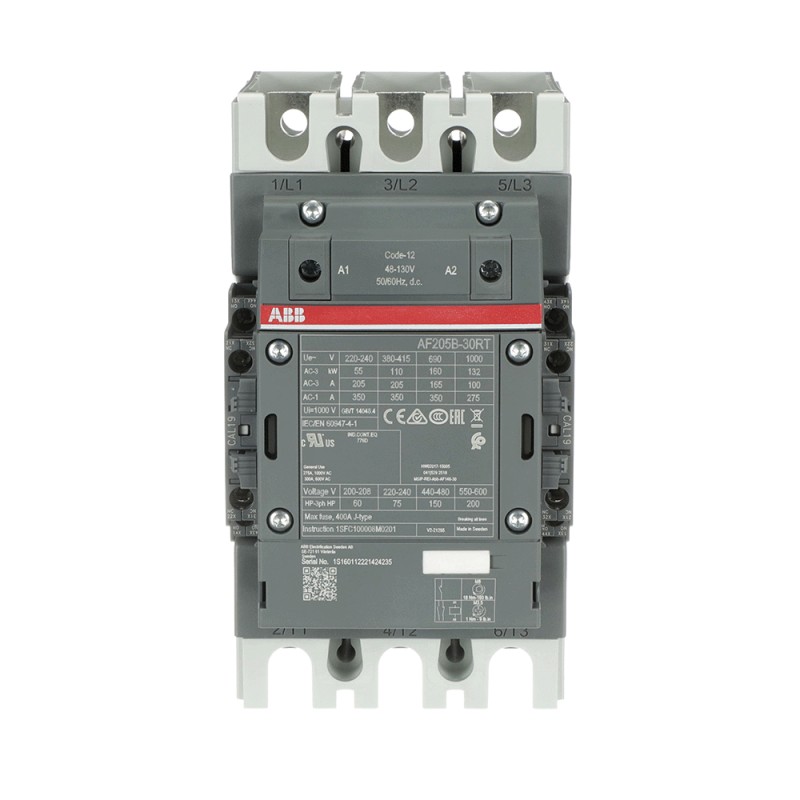

1SFL527062R1222 ABB AF205B-30-22RT-12 Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL527062R1222 ABB AF205B-30-22RT-12 Schütz

1SFL527062R1222

ABB

AF205B-30-22RT-12 Schütz

AF205B-30-22RT-12 Schütz 48-130V 50/60Hz / DC Ringkabelschuhanschluss mit Bahnzulassung

Mehr Infos


Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SBC100214C0202
Datenblatt, technische Information (Teil 2)1SAC200017M0002
Montage- und Betriebsanleitung1SFC100008M0201
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)105 mm
Tiefe (Netto-Abmessung)152 mm
Höhe (Netto-Abmessung)196 mm
Nettogewicht2.4 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer2
Anzahl Hilfskontakte Öffner2
Anzahl Pole3P
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Bemessungsbetriebsstrom AC-1 (Ie)(1000 V, 40 °C) 275 A
(1000 V, 60 °C) 250 A
(1000 V, 70 °C) 200 A
(690 V, 40 °C) 350 A
(690 V, 60 °C) 300 A
(690 V, 70 °C) 240 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 205 A
(440 V, 55 °C) 205 A
(500 V, 55 °C) 165 A
(690 V, 55 °C) 165 A
(1000 V, 55 °C) 100 A
(380/400 V, 55 °C) 205 A
(220/230/240 V, 55 °C) 205 A
Bemessungsbetriebsstrom DC-1 (Ie)(100 V) 1-polig, 40 °C 350 A
(100 V) 1-polig, 60 °C 300 A
(100 V) 1-polig, 70 °C 240 A
(110 V) 2-polig in Reihe, 40 °C 350 A
(110 V) 2-polig in Reihe, 60 °C 300 A
(110 V) 2-polig in Reihe, 70 °C 240 A
(110 V) 3-polig in Reihe, 40°C 350 A
(110 V) 3-polig in Reihe, 60 °C 300 A
(110 V) 3-polig in Reihe, 70 °C 240 A
(175 V) 2-polig in Reihe, 40 °C 350 A
(175 V) 2-polig in Reihe, 60 °C 300 A
(175 V) 2-polig in Reihe, 70 °C 240 A
(200 V) 2-polig in Reihe, 40 °C 350 A
(200 V) 2-polig in Reihe, 60 °C 300 A
(200 V) 2-polig in Reihe, 70 °C 240 A
(220 V) 3-polig in Reihe, 40 °C 350 A
(220 V) 3-polig in Reihe, 60 °C 300 A
(220 V) 3-polig in Reihe, 70 °C 240 A
(260 V) 3-polig in Reihe, 40 °C 350 A
(260 V) 3-polig in Reihe, 60 °C 300 A
(260 V) 3-polig in Reihe, 70 °C 240 A
(300 V) 3-polig in Reihe, 40 °C 350 A
(300 V) 3-polig in Reihe, 60 °C 300 A
(300 V) 3-polig in Reihe, 70 °C 240 A
(72 V) 1-polig, 40 °C 350 A
(72 V) 1-polig, 60°C 300 A
(72 V) 1-polig, 70 °C 240 A
(72 V) 2-polig in Reihe, 40°C 350 A
(72 V) 2-polig in Reihe, 60 °C 300 A
(72 V) 2-polig in Reihe, 70 °C 240 A
(72 V) 3-polig in Reihe, 40°C 350 A
(72 V) 3-polig in Reihe, 60 °C 300 A
(72 V) 3-polig in Reihe, 70 °C 240 A
(90 V) 1-polig, 40 °C 350 A
(90 V) 1-polig, 60 °C 300 A
(90 V) 1-polig, 70 °C 240 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 2-polig in Reihe, 40 °C 275 A
(110 V) 2-polig in Reihe, 60 °C 275 A
(110 V) 2-polig in Reihe, 70 °C 240 A
(110 V) 3-polig in Reihe, 40°C 275 A
(110 V) 3-polig in Reihe, 60 °C 275 A
(110 V) 3-polig in Reihe, 70 °C 240 A
(220 V) 3-polig in Reihe, 40 °C 275 A
(220 V) 3-polig in Reihe, 60 °C 275 A
(220 V) 3-polig in Reihe, 70 °C 240 A
(72 V) 2-polig in Reihe, 40°C 275 A
(72 V) 2-polig in Reihe, 60 °C 275 A
(72 V) 2-polig in Reihe, 70 °C 240 A
(72 V) 3-polig in Reihe, 40°C 275 A
(72 V) 3-polig in Reihe, 60 °C 275 A
(72 V) 3-polig in Reihe, 70 °C 240 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 2-polig in Reihe, 40 °C 275 A
(110 V) 2-polig in Reihe, 60 °C 275 A
(110 V) 2-polig in Reihe, 70 °C 240 A
(110 V) 3-polig in Reihe, 40°C 275 A
(110 V) 3-polig in Reihe, 60 °C 275 A
(110 V) 3-polig in Reihe, 70 °C 240 A
(220 V) 3-polig in Reihe, 40 °C 275 A
(220 V) 3-polig in Reihe, 60 °C 275 A
(220 V) 3-polig in Reihe, 70 °C 240 A
(72 V) 2-polig in Reihe, 40°C 275 A
(72 V) 2-polig in Reihe, 60 °C 275 A
(72 V) 2-polig in Reihe, 70 °C 240 A
(72 V) 3-polig in Reihe, 40°C 275 A
(72 V) 3-polig in Reihe, 60 °C 275 A
(72 V) 3-polig in Reihe, 70 °C 240 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 110 kW
(440 V) 132 kW
(500 V) 110 kW
(690 V) 160 kW
(1000 V) 132 kW
(380/400 V) 110 kW
(220/230/240 V) 55 kW
Bemessungsbremsleistung AC-3e8.5 x Ie AC-3e
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
Bemessungsschaltleistung AC-3e12 x Ie AC-3e
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 350 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 947 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 2050 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 1640 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 670 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 600 V
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer5 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)50 Hz / 60 Hz 48 ... 130 V
Gleichstrombetrieb 48 ... 130 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 14.5 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 14.5 V·A
Haltewert bei max. Bemessungssteuerspannung DC 2.5 V·A
Haltewert bei max. Bemessungssteuerspannung DC 2.5 W
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 340 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 340 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 465 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 465 W
Verlustleistung8 W
bei Bemessungsbedingungen pro Pol 8 W
Anschlussmöglichkeit-Hauptstromkreisflexibel 2 x 50 ... 95 mm²
starre Cu-Leitung 2 x 50 ... 120 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel 2x0.75 ... 2.5 mm²
starr 2 x 1 ... 4 mm²
mehrdrähtig 2 x 1 .... 4 mm²
Anschlussmöglichkeitflexibel 2 x 50 ... 95 mm²
starre Cu-Leitung 2 x 50 ... 120 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP40
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP00
AnzugsdrehmomentKabelöse 9 N·m
Hauptstromkreis 14 ... 31 N·m
AnschlussartHauptstromkreis: Schiene
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(1000 V AC) 275 A
Nennleistung UL/CSA(200 ... 208 V AC dreiphasig) 60 hp
(220 ... 240 V AC dreiphasig) 75 hp
(440 ... 480 V AC dreiphasig) 150 hp
(550 ... 600 V AC dreiphasig) 200 hp
Strom bei Vollast (Motoren)(200 ... 208 V AC dreiphasig) 177 A
(220 ... 240 V AC dreiphasig) 192 A
(440 ... 480 V AC dreiphasig) 180 A
(550 ... 600 V AC dreiphasig) 192 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 55 °C
(in Schütznähe bei Lagerung) -40 ... 70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SFC100112M0001
Umweltprodukterklärung - EPD1SFC100095D0201
Zertifikate und Deklarationen
A2L Zertifikat – UL9AKK108468A6695
CB ZertifikatSE-82315
CQC ZertifikatCQC2014010304676685
Konformitätserklärung - CCC2020980304001306
Konformitätserklärung - CE2CMT2015-005440
Konformitätserklärung - UKCA2CMT2020-006124
EAC Zertifikat9AKK107046A8618
UR Zertifikat20150602-E36588_1
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1160 mm
Länge Verpackungseinheit 1258 mm
Höhe Verpackungseinheit 1235 mm
Bruttogewicht Verpackungseinheit 13 kg
EAN Verpackungseinheit 17320500510230
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4755 >> Schützen
