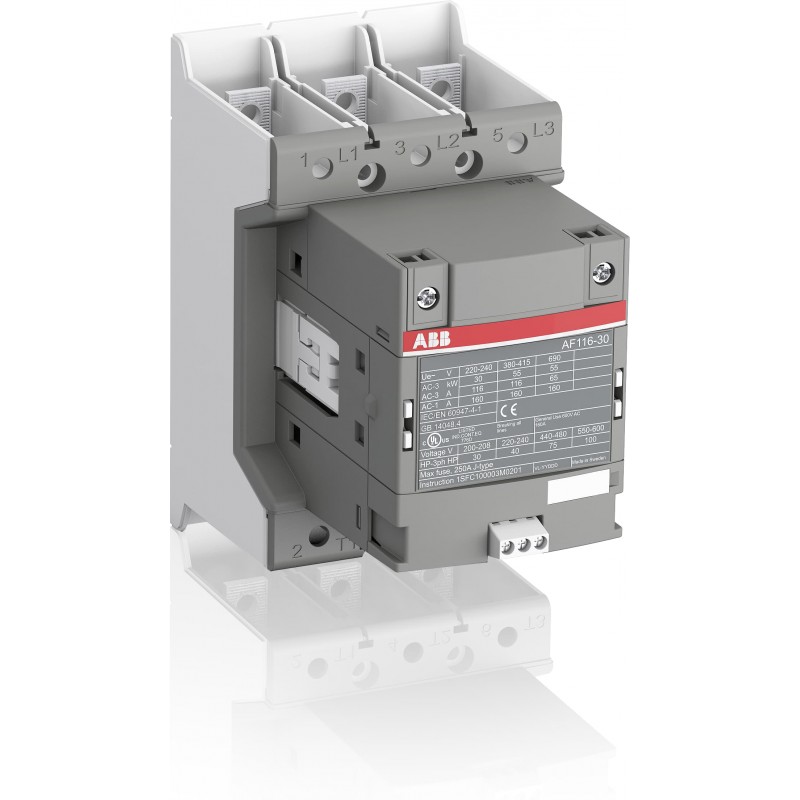

1SFL427001R3300 ABB AF116-30-00-33 Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL427001R3300 ABB AF116-30-00-33 Schütz

1SFL427001R3300

ABB

AF116-30-00-33 Schütz

Schütz, 55 kW, 100-250 V 50/60 Hz / DC, integr. SPS-Schnittstelle Kabelkäfigklemmen-Anschluss

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $483.42
Stückpreis: $483.42
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC174538_EPLAN
Datenblatt, technische Information1SBC100214C0202
Datenblatt, technische Information (Teil 2)1SAC200017M0002
Montage- und Betriebsanleitung1SFC100003M0201
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)90 mm
Tiefe (Netto-Abmessung)142.5 mm
Höhe (Netto-Abmessung)150 mm
Nettogewicht1.55 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole3P
BemessungsbetriebsspannungHauptstromkreis 690 V
Bemessungsfrequenz (f)Hauptstromkreis 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 160 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 160 A
(690 V, 60 °C) 145 A
(690 V, 70 °C) 130 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 116 A
(440 V, 55 °C) 116 A
(500 V, 55 °C) 110 A
(690 V, 55 °C) 65 A
(380/400 V, 55 °C) 116 A
(220/230/240 V, 55 °C) 116 A
Bemessungsbetriebsstrom AC-3e (Ie)(415 V, 60 °C) 116 A
(440 V, 60 °C) 116 A
(500 V, 60 °C) 110 A
(690 V, 60 °C) 65 A
(380/400 V, 60 °C) 116 A
(220/230/240 V, 60 °C) 116 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 55 kW
(440 V) 75 kW
(500 V) 75 kW
(690 V) 55 kW
(380/400 V) 55 kW
(220/230/240 V) 30 kW
Bemessungsbetriebsleistung AC-3e (Pe)(415 V) 55 kW
(440 V) 75 kW
(500 V) 75 kW
(690 V) 55 kW
(380/400 V) 55 kW
(220/230/240 V) 30 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsbremsleistung AC-3e8.5 x Ie AC-3e
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
Bemessungsschaltleistung AC-3e12 x Ie AC-3e
KurzschlussschutzeinrichtungVorsicherung Typ gG 250 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 928 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 160 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 379 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 1160 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 536 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-2 / AC-4) 150 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer5 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) Uc (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)50 Hz 100 ... 250 V
60 Hz 100 ... 250 V
Gleichstrombetrieb 100 ... 250 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 30.7 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 30.7 V·A
Haltewert bei max. Bemessungssteuerspannung DC 2.8 V·A
Haltewert bei max. Bemessungssteuerspannung DC 2.8 W
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 220 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 220 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 275 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 275 W
Verlustleistungbei Bemessungsbedingungen pro Pol 6 W
Betriebszeitzwischen Spulenentregung und Öffnen des Schließerkontakts 37 ... 47 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 25 ... 55 ms
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP40
AnschlussartDoppelklemme
ProduktnameSchütz
Technische Daten UL/CSA
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 160 A
Nennleistung UL/CSA(200 ... 208 V AC dreiphasig) 15 Hp
(200 V AC dreiphasig) 30 hp
(208 V AC dreiphasig) 30 hp
(220 ... 240 V AC dreiphasig) 20 Hp
(220 ... 240 V AC dreiphasig) 40 hp
(440 ... 480 V AC dreiphasig) 40 Hp
(440 ... 480 V AC dreiphasig) 75 hp
(550 ... 600 V AC dreiphasig) 50 Hp
(550 ... 600 V AC dreiphasig) 100 hp
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 55 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 70 °C
(in Schütznähe bei Lagerung) -40 ... 70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenNicht gefährlicher Abfall wird nur dann auf einer Deponie entsorgt, wenn es innerhalb von 100 km um die Anlage keine alternative Entsorgungsmöglichkeit gibt.
Demontageanleitung für End-of-Life-Produkte1SFC100112M0001
Umweltprodukterklärung - EPD1SFC100092D0201
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Das Produkt benötigt im Vergleich zu ähnlichen Produkten auf dem Markt oder älteren Produkten aus derselben Linie weniger Energie für den Betrieb
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 87.8 %
Nachhaltiger Materialanteil (Gewicht in %)recyceltes Metall - 37 %
Zertifikate und Deklarationen
A2L Zertifikat – UL9AKK108468A6693
ABS Zertifikat14-LD1092198-PDA
BV ZertifikatBV_36353_A0BV
CB ZertifikatSEMKO_SE-70479M1
CCS ZertifikatGB14T00030
CQC ZertifikatCQC2013010304604055
Konformitätserklärung - CCC2020980304001304
Konformitätserklärung - CE2CMT2015-005439
Konformitätserklärung - UKCA2CMT2020-006118
DNV ZertifikatDNV_E-14043
EAC Zertifikat9AKK107046A8618
LR Zertifikat16-20064
PRS ZertifikatTE_2092_880423_16
RINA ZertifikatELE060313XG_002
RMRS Zertifikat9AKK107045A6978
UL Zertifikat20120925-E36588
UL ZulassungUL_E36588
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1207 mm
Länge Verpackungseinheit 1216 mm
Höhe Verpackungseinheit 1150 mm
Bruttogewicht Verpackungseinheit 11.75 kg
EAN Verpackungseinheit 17320500478493
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4758 >> Iec Contactors
E-Nummer (Finnland)3707479

ETIM for 1SFL427001R3300 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 100 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 100 V
Bemessungssteuerspeisespannung DC (EF003980) 100 V
Spannungsart zur Betätigung (EF008242) AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 116 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 55 kW
Bemessungsbetriebsleistung NEMA (EF011960) 14.9140 kW
Geeignet für Reiheneinbau (EF001126) Nein
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3
