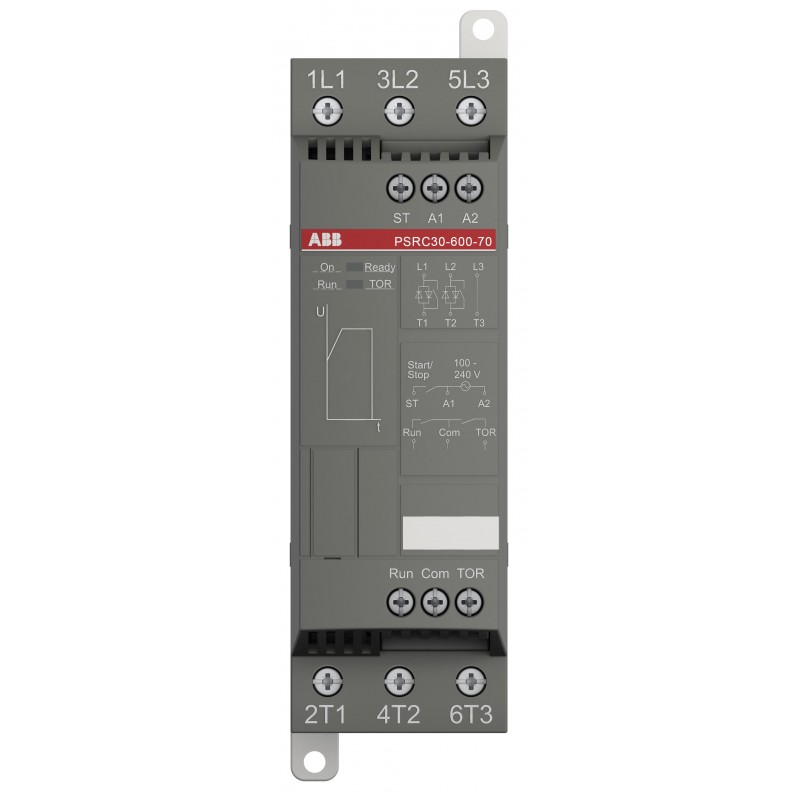

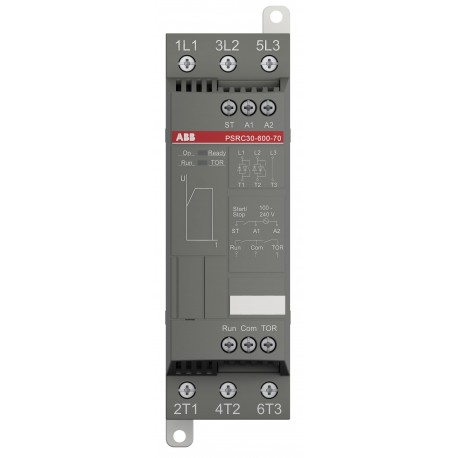

1SFA896209R7000 ABB PSRC30-600-70 SOFTKOMPRESSOR ARR.
1SFA896209R7000
ABB
PSRC30-600-70 SOFTKOMPRESSOR ARR.
PSRC30-600-70 ARR. SOFT FÜR KOMPRESSOR
PSRC30-600-70 Softstarter - 30 A - 208 ... 600 V AC
Niederspannungsschaltgeräte > Sanftstarter
Softstarter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85371091 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SFC132012C0201 |
| Montage- und Betriebsanleitung | 1SFC132042M0001 |
| Montage- und Betriebsanleitung Teil 3 | 1SFC132060M0201 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| EPLAN Daten | 9AAC172772_EPLAN |
| Verdrahtungsplan | N/A |
| Abmessungen | |
| Breite (Netto-Abmessung) | 128 mm |
| Höhe (Netto-Abmessung) | 160 mm |
| Tiefe (Netto-Abmessung) | 45 mm |
| Nettogewicht | 0.6 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | 208 ... 600 V AC |
| Bemessungssteuerspeisespannung (Us) | 100 ... 240 V AC |
| Bemessungssteuerspannung (Uc) | 24 V DC |
| Bemessungsfrequenz (f) | 50/60 Hz |
| Hauptstromkreis 50 / 60 Hz | |
| Bemessungsbetriebsleistung – In-Line-Schaltung (Pe) | (230 V) 7.5 kW |
| (400 V) 15 kW | |
| (500 V) 18.5 kW | |
| Bemessungsbetriebsstrom – In-Line-Schaltung (Ie) | 30 A |
| Servicefaktor in % | 100 % |
| Überlastschutz | Empfohlen MS132 25 … 32 |
| Integrierter elektronischer Überlastschutz | Nein |
| Anlassleistung bei max. Bemessungsstrom Ie | 4xIe for 6s |
| Rampenzeit | Fixed setting |
| Fixed setting | |
| Anfangsspannung für Anlauf | Fixed setting |
| Speziell konzipierte Rampe mit Treppenspannung | Fixed setting |
| Strombegrenzungsfunktion | ohne |
| Schalter für Wechsel zu Dreieckschaltung | Nein |
| Relais für Signal „Run“ | Ja |
| Bypass-Signalrelais | Ja |
| Fehlerrelais | Nein |
| Überlast-Signalrelais | Nein |
| LED-Anzeige „Startrampe abgeschlossen“ | grün |
| LED-Anzeige „Startbereit/EIN“ | Grün |
| LED-Anzeige „Run“ | Grün |
| LED-Anzeige „An-/Auslaufen“ | grün |
| Anzahl Starts pro Stunde bei 3,5*Ie für 7 Sek. bei 50% Ein, 50% Aus | 10 |
| Kommunikation | Feldbusstecker (optional) |
| Schutzart | (nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20 |
| Anschlussart | Schraubklemme |
| Anschlussmöglichkeit-Hauptstromkreis | starr 2 x 0.75 ... 1.5 mm² |
| Anschlussmöglichkeit-Versorgungsstromkreis | starr 2 x 0.75 ... 1.5 |
| Anzugsdrehmoment | Steuerstromkreis 0.6 N·m |
| Hauptstromkreis 2.3 N·m | |
| Versorgungsstromkreis 0.6 N·m | |
| Baureihe | PSRC30 |
| Funktion | Softstart durch Spannungsregelung |
| Softstopp durch Spannungregelung | |
| Technische Daten UL/CSA | |
| Nennleistung UL/CSA | (200 ... 208 V AC dreiphasig) 7.5 Hp |
| (220 ... 240 V AC dreiphasig) 10 Hp | |
| (440 ... 480 V AC dreiphasig) 20 Hp | |
| (550 ... 600 V AC dreiphasig) 25 Hp | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V |
| Anzugsdrehmoment UL/CSA | Steuerstromkreis 5.3 in·lb |
| Hauptstromkreis 20.4 | |
| Versorgungsstromkreis 5.3 in·lb | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (Lagerung) -40 ... +70 °C | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2022-006481 |
| RoHS Erklärung | 2CMT2022-006500 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006524 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2006010304208086 |
| Konformitätserklärung - CCC | 2020980304001088 |
| Konformitätserklärung - CE | 2CMT003878 |
| Verpackungsinformationen | |
| Breite Verpackungseinheit 1 | 137 mm |
| Länge Verpackungseinheit 1 | 50 mm |
| Höhe Verpackungseinheit 1 | 176 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.7 kg |
| EAN Verpackungseinheit 1 | 7320500465530 |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC000640 - Sanftstarter |
| ETIM 8 | EC000640 - Sanftstarter |
| ETIM 9 | EC000640 - Sanftstarter |
| eClass | V11.0 : 27370907 |
| UNSPSC | 39121521 |
| IDEA Granular Category Code (IGCC) | 4740 >> Soft starter |
| Merkmal | Wert |
|---|---|
| Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) | 30 A |
| Bemessungsbetriebsspannung Ue (EF002418) | 208 V |
| Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) | 7.5 kW |
| Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) | 15 kW |
| Interne Überbrückung (EF009214) | Ja |
| Mit Display (EF000458) | Nein |
| Drehmoment-Regelung (EF009215) | Nein |
| Bemessungsumgebungstemperatur ohne Derating (EF007074) | 40 °C |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 100 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 100 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Integrierter Überlastschutz des Motors (EF007297) | Nein |
| Auslöseklasse (EF006668) | einstellbar |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | 1 |
