ABBSoftstarter1SFA896208R7000 ABB PSRC25-600-70 WEICHKOMPRESSORKABEL

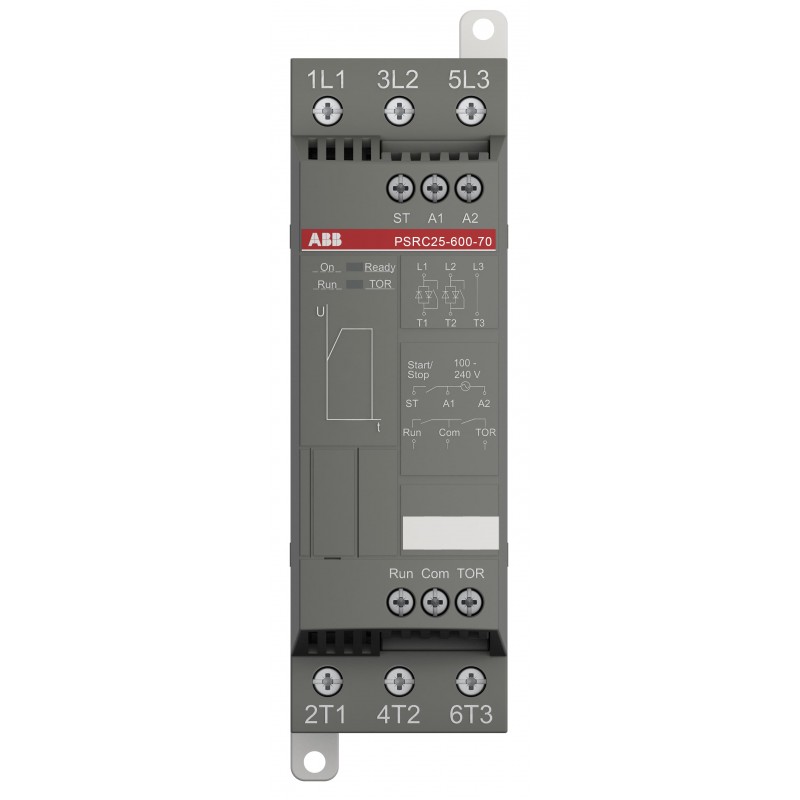

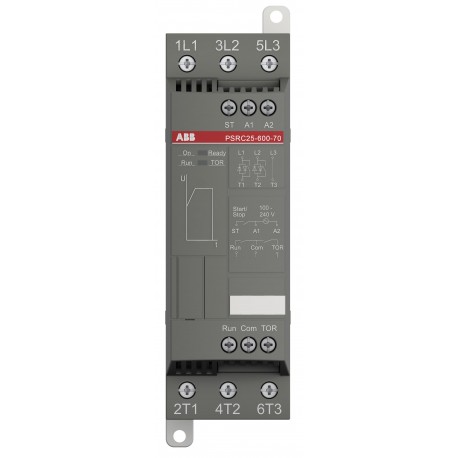

ABB 1SFA896208R7000 1SFA896208R7000 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFA896208R7000 ABB PSRC25-600-70 WEICHKOMPRESSORKABEL

Artikel-Nr.: 1SFA896208R7000

Hersteller: ABB

Beschreibung:

PSRC25-600-70 WEICHKOMPRESSORKABEL
PSRC25-600-70 ARR. SOFT FÜR KOMPRESSOR
PSRC25-600-70 Softstarter - 25 A - 208 ... 600 V AC

Kategorien:

  • Niederspannungsschaltgeräte > Sanftstarter
  • ABB > Softstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 251,32 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85371091
Hauptdokumente
Datenblatt, technische Information1SFC132012C0201
Montage- und Betriebsanleitung1SFC132042M0001
Montage- und Betriebsanleitung Teil 31SFC132060M0201
CAD Maßzeichnung2CDC001079B0201
EPLAN Daten9AAC172771_EPLAN
VerdrahtungsplanN/A
Abmessungen
Breite (Netto-Abmessung)128 mm
Höhe (Netto-Abmessung)160 mm
Tiefe (Netto-Abmessung)45 mm
Nettogewicht0.6 kg
Technische Daten
Bemessungsbetriebsspannung208 ... 600 V AC
Bemessungssteuerspeisespannung (Us)100 ... 240 V AC
Bemessungssteuerspannung (Uc)24 V DC
Bemessungsfrequenz (f)50/60 Hz
Hauptstromkreis 50 / 60 Hz
Bemessungsbetriebsleistung – In-Line-Schaltung (Pe)(230 V) 5.5 kW
(400 V) 11 kW
(500 V) 15 kW
Bemessungsbetriebsstrom – In-Line-Schaltung (Ie)25 A
Servicefaktor in %100 %
ÜberlastschutzEmpfohlen MS132 20 … 25
Integrierter elektronischer ÜberlastschutzNein
Anlassleistung bei max. Bemessungsstrom Ie4xIe for 6s
RampenzeitFixed setting
Fixed setting
Anfangsspannung für AnlaufFixed setting
Speziell konzipierte Rampe mit TreppenspannungFixed setting
Strombegrenzungsfunktionohne
Schalter für Wechsel zu DreieckschaltungNein
Relais für Signal „Run“Ja
Bypass-SignalrelaisJa
FehlerrelaisNein
Überlast-SignalrelaisNein
LED-Anzeige „Startrampe abgeschlossen“grün
LED-Anzeige „Startbereit/EIN“Grün
LED-Anzeige „Run“Grün
LED-Anzeige „An-/Auslaufen“grün
Anzahl Starts pro Stunde bei 3,5*Ie für 7 Sek. bei 50% Ein, 50% Aus10
KommunikationFeldbusstecker (optional)
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20
AnschlussartSchraubklemme
Anschlussmöglichkeit-Hauptstromkreisstarr 1 x 0.75 ... 2.5 mm²
starr 2 x 0.75 ... 1.5 mm²
Anschlussmöglichkeit-Versorgungsstromkreisstarr 1 x 0.75 ... 2.5
AnzugsdrehmomentSteuerstromkreis 0.6 N·m
Hauptstromkreis 2.3 N·m
Versorgungsstromkreis 0.6 N·m
BaureihePSRC25
FunktionSoftstart durch Spannungsregelung
Softstopp durch Spannungregelung
Technische Daten UL/CSA
Nennleistung UL/CSA(200 ... 208 V AC dreiphasig) 7.5 Hp
(220 ... 240 V AC dreiphasig) 7.5 Hp
(440 ... 480 V AC dreiphasig) 15 Hp
(550 ... 600 V AC dreiphasig) 20 Hp
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Anzugsdrehmoment UL/CSASteuerstromkreis 5.3 in·lb
Hauptstromkreis 20.4
Versorgungsstromkreis 5.3 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +60 °C
(Lagerung) -40 ... +70 °C
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2022-006481
RoHS Erklärung2CMT2022-006500
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006524
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
CQC ZertifikatCQC2006010304208086
Konformitätserklärung - CCC2020980304001088
Konformitätserklärung - CE2CMT003878
Verpackungsinformationen
Breite Verpackungseinheit 1137 mm
Länge Verpackungseinheit 150 mm
Höhe Verpackungseinheit 1176 mm
Bruttogewicht Verpackungseinheit 10.7 kg
EAN Verpackungseinheit 17320500465523
Menge Verpackungseinheit 1Karton 1 Stück
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000640 - Sanftstarter
ETIM 8EC000640 - Sanftstarter
ETIM 9EC000640 - Sanftstarter
eClassV11.0 : 27370907
UNSPSC39121521
IDEA Granular Category Code (IGCC)4740 >> Soft starter

ETIM for 1SFA896208R7000 Niederspannungsschaltgeräte (EC000640)

MerkmalsnameBemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039)
Merkmalswert25 A
MerkmalsnameBemessungsbetriebsspannung Ue (EF002418)
Merkmalswert208 V
MerkmalsnameBemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053)
Merkmalswert5.5 kW
MerkmalsnameBemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054)
Merkmalswert11 kW
MerkmalsnameInterne Überbrückung (EF009214)
MerkmalswertJa
MerkmalsnameMit Display (EF000458)
MerkmalswertNein
MerkmalsnameDrehmoment-Regelung (EF009215)
MerkmalswertNein
MerkmalsnameBemessungsumgebungstemperatur ohne Derating (EF007074)
Merkmalswert40 °C
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert100 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert100 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC
MerkmalsnameIntegrierter Überlastschutz des Motors (EF007297)
MerkmalswertNein
MerkmalsnameAuslöseklasse (EF006668)
Merkmalswerteinstellbar
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOG SOFTSTARTERS EN
49 Mbytes
