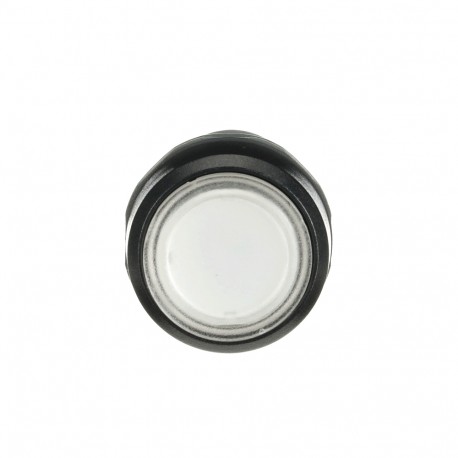

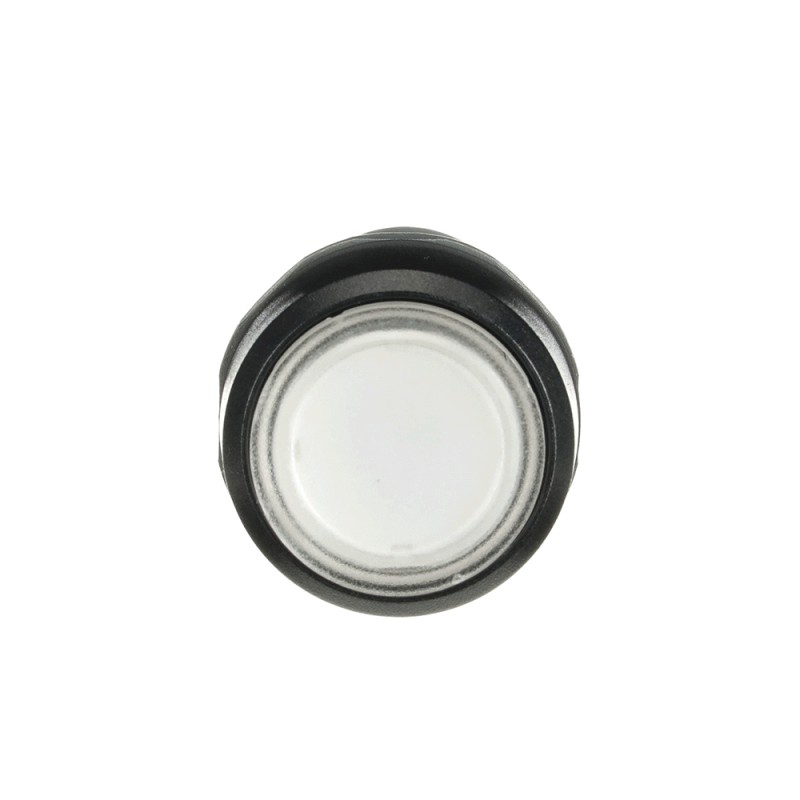

1SFA619100R1218 ABB P.RAS. COMP. LUM. Transparentes MOMEN
1SFA619100R1218
ABB
P.RAS. COMP. LUM. Transparentes MOMEN
Leuchtdrucktaster transparent, tastend mit LED110-130VACDC 1 Schliesser flach, ABB CombiLine Compact
Niederspannungsschaltgeräte > Drucktaster, Komplettgerät
Zugsicherung und Signalgebung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 10 Stück |
| Zolltarifnummer | 8536501999 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SFC151007C02__ |
| Montage- und Betriebsanleitung | 1SFC151011M0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 0.03 m |
| Höhe (Netto-Abmessung) | 0.03 m |
| Tiefe (Netto-Abmessung) | 0.055 m |
| Nettogewicht | 0.025 kg |
| Technische Daten | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -40 ... +85 °C | |
| Farbe | transparent |
| Bedienteilausführung | bündig |
| Blendenmaterial | Kunststoff |
| Beleuchtung | beleuchtet |
| Leuchtmittel | LED 110-130 V AC/DC |
| Funktion | tastend |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 1 |
| Gehäuseart NEMA | Typ 1 |
| Typ 12 | |
| Typ 13 | |
| Typ 3R | |
| Typ 4 | |
| Typ 4X | |
| Verschmutzungsgrad | 3 |
| Bemessungsisolationsspannung (Ui) | 300 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Versorgungsstromkreis 50 / 60 Hz | |
| Bemessungsbetriebsspannung | 110 ... 130 V AC/DC |
| Versorgungsstromkreis 110 ... 130 V AC/DC | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 0.3 A |
| (125 V) 0.2 A | |
| Bemessungsbetriebsstrom AC-15 (Ie) | (240 V) 2 A |
| (220 / 240 V) 2 A | |
| Verlustleistung | (Maximum) 2.5 W |
| Mechanische Lebensdauer | 0.5 Million |
| Anschlussmöglichkeit | flexibel mit Aderendhülse 1 x 0.5...1.5 mm² |
| flexibel mit Aderendhülse 2 x 0.5...1.5 mm² | |
| flexibel mit isolierter Aderendhülse 1 x 0.5...1.5 mm² | |
| flexibel mit isolierter Aderendhülse 2 x 0.5...1.5 mm² | |
| flexibel 1 x 0.5 ...1.5 mm² | |
| flexibel 2 x 0.5 ...1.5 mm² | |
| starr 1 x 0.5...1.5 mm² | |
| starr 2 x 0.5...1.5 mm² | |
| Anschlussart Geräte | Schraubklemme |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 0.8 N·m |
| Abisolierlänge | 6 mm |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | 1x 22...14 AWG |
| 2x 22...14 AWG | |
| Umgebungsbedingungen | |
| Schutzart | Front IP66 |
| Front IP67 | |
| Front IP69K | |
| Anschlussklemmen IP20 | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2022-006479 |
| RoHS Erklärung | 2CMT2022-006498 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006523 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CQC_CN_CN50749 |
| CQC Zertifikat | CQC2003010305054693 |
| cURus Zertifikat | UL_E496500-20171020 |
| Konformitätserklärung - CCC | 2020980305001187 |
| Konformitätserklärung - CE | 2CMT2015-005451 |
| Konformitätserklärung - UKCA | 2CMT2020-006121 |
| DNV GL Zertifikat | 9AKK107046A3749 |
| EAC Zertifikat | RU C-CN.ME77.B.00587/20 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Beutel 10 Stück |
| Breite Verpackungseinheit 1 | 0.125 m |
| Länge Verpackungseinheit 1 | 0.235 m |
| Höhe Verpackungseinheit 1 | 0.05 m |
| Bruttogewicht Verpackungseinheit 1 | 0.254 kg |
| EAN Verpackungseinheit 1 | 7320500474037 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | S |
| ETIM 6 | EC001028 - Drucktaster, Komplettgerät |
| ETIM 7 | EC001028 - Drucktaster, Komplettgerät |
| ETIM 8 | EC001028 - Drucktaster, Komplettgerät |
| eClass | V11.0 : 27371228 |
| UNSPSC | 39122216 |
| IDEA Granular Category Code (IGCC) | 5212 >> Push button for distribution board |
| Merkmal | Wert |
|---|---|
| Bauform des Knopfes (EF001546) | flach |
| Bauform der Linse (EF006253) | rund |
| Lochdurchmesser (EF000079) | 22 mm |
| Geeignet für Beleuchtung (EF001142) | Ja |
| Schaltfunktion verrastend (EF007447) | Nein |
| Tastend (EF001407) | Ja |
| Versorgungsspannung der Lampe (EF006522) | 130 V |
| Anzahl der Kontakte als Schließer (EF008256) | 1 |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Mit Frontring (EF006014) | Ja |
| Werkstoff des Frontrings (EF005972) | Kunststoff |
| Farbe Frontring (EF002429) | schwarz |
| Schutzart (IP) (EF005474) | IP67/IP69K |
