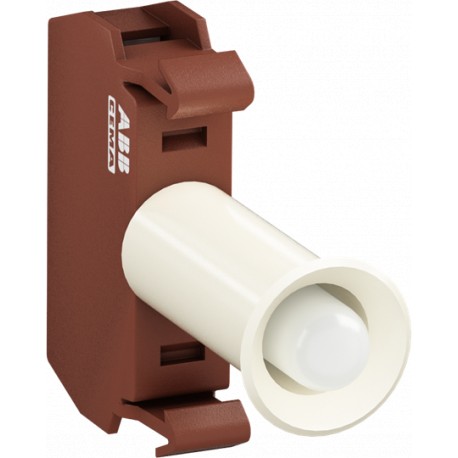

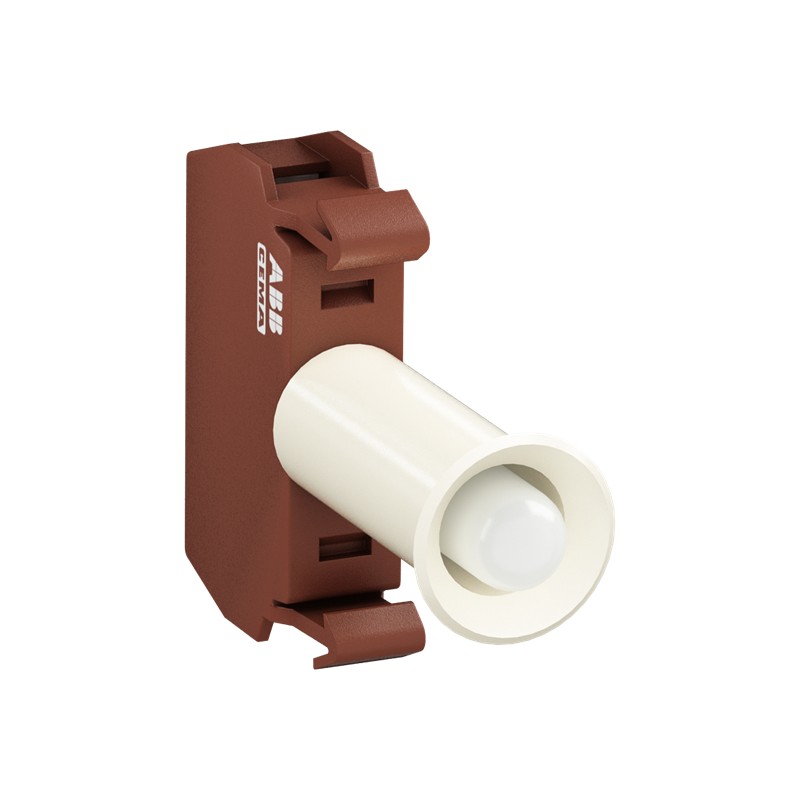

1SFA197016R1071 ABB LED-Block P9PLNVNR
1SFA197016R1071
ABB
LED-Block P9PLNVNR
LED-Block rot 230V AC, Modular Metall Reihe
Niederspannungsschaltgeräte > Lampenfassungsblock für Befehls- und Meldegeräte
Zugsicherung und Signalgebung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 10 Stück |
| Zolltarifnummer | 8539520000 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SFC151007C02__ |
| Montage- und Betriebsanleitung | 1SFC151011M0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 9.8 mm |
| Höhe (Netto-Abmessung) | 39.5 mm |
| Tiefe (Netto-Abmessung) | 56 mm |
| Nettogewicht | 0.03 kg |
| Technische Daten | |
| Umgebungstemperatur | (Betrieb) -30 ... 70 °C |
| (Lagerung) -40 ... +70 °C | |
| Farbe | rot |
| Beleuchtung | beleuchtet |
| Leuchtmittel | 230 V AC, integrierte LED |
| Funktion | permanent |
| Montageart | Frontmontage |
| Verschmutzungsgrad | 3 |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Bemessungsbetriebsspannung | 230 V AC |
| Anschlussmöglichkeit | flexibel mit Aderendhülse 1 x 0.75...2.5 mm² |
| flexibel mit Aderendhülse 2 x 0.75...2.5 mm² | |
| flexibel mit isolierter Aderendhülse 1 x 0.75...2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2 x 0.75...2.5 mm² | |
| flexibel 1 x 0.75 ... 2.5 mm² | |
| flexibel 2 x 0.75 ... 2.5 mm² | |
| starr 1 x 0.75...2.5 mm² | |
| starr 2 x 0.75...2.5 mm² | |
| Anschlussart Geräte | Schraubklemme |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 0.9 N·m |
| Abisolierlänge | 8 mm |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | 1x 18...14 AWG |
| 2x 18...14 AWG | |
| Umgebungsbedingungen | |
| Schutzart | Anschlussklemmen IP20 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2022-006479 |
| RoHS Erklärung | 2CMT2022-006498 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006523 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| BV Zertifikat | 2CMT2019-005867 |
| CB Zertifikat | 2CMT2019-005874 |
| CQC Zertifikat | CQC2019010304237361 |
| CSA Zertifikat | 2CMT2019-005868 |
| cULus Zertifikat | 2CMT2019-005868 |
| Konformitätserklärung - CCC | 2020980304001528 |
| Konformitätserklärung - CE | 2CMT2019-005862 |
| Konformitätserklärung - UKCA | 2CMT2020-006121 |
| DNV GL Zertifikat | 2CMT2019-005876 |
| RINA Zertifikat | 2CMT2019-005866 |
| UL Zertifikat | 2CMT2019-005868 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Beutel 1 Stück |
| Breite Verpackungseinheit 1 | 120 mm |
| Länge Verpackungseinheit 1 | 50 mm |
| Höhe Verpackungseinheit 1 | 180 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.03 kg |
| EAN Verpackungseinheit 1 | 7320500523858 |
| Externe Klassifizierungen und Normen | |
| ETIM 7 | EC000204 - Lampenfassungsblock für Befehls- und Meldegeräte |
| ETIM 8 | EC000204 - Lampenfassungsblock für Befehls- und Meldegeräte |
| eClass | V11.0 : 27371209 |
| UNSPSC | 39122221 |
| IDEA Granular Category Code (IGCC) | 5219 >> Schalterteil oder Zubehör |
| E-Nummer (Finnland) | 2314850 |
| Merkmal | Wert |
|---|---|
| Trafo integriert (EF001358) | Nein |
| Mit integriertem Vorwiderstand (EF001399) | Nein |
| Mit Leuchtmittel (EF005905) | Ja |
| Mit integrierter Diode (EF001400) | Ja |
| Fassung (EF000048) | ohne |
| Bemessungsbetriebsspannung Ue bei AC 50 Hz (EF007029) | 230 V |
| Bemessungsbetriebsspannung Ue bei AC 60 Hz (EF007030) | 230 V |
| Leuchtmittel (EF002423) | LED |
| Anschlussart Hilfsstromkreis (EF006820) | Schraubanschluss |
| Farbe des Leuchtmittels (EF001402) | rot |
| Befestigungsart (EF002442) | Frontbefestigung |
