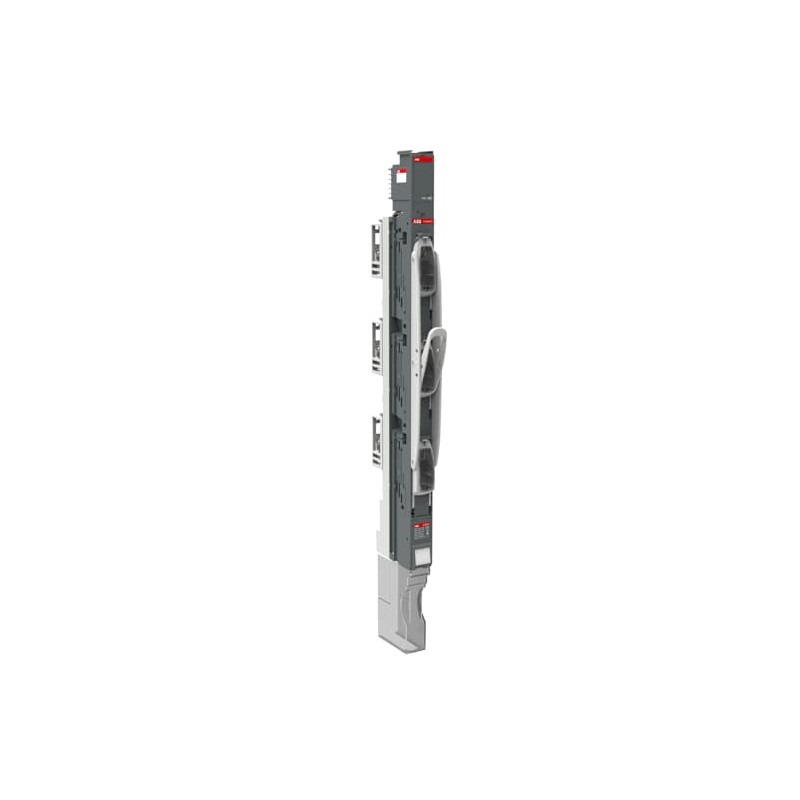

1SEP620020R3001 ABB Absicherung ZHBM00-3P-M8-EFM
1SEP620020R3001
ABB
Absicherung ZHBM00-3P-M8-EFM
Sicherungslasttrennschalter 3-polig schaltbar High Version 3xM8 Bolzen NH-Si. Gr. 00 Phasenabstand 185 mm Si-Überw für Al/Cu Anschluss geeignet
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | Auf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist. |
| UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar | |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108470A6421 |
| Umweltprodukterklärung - EPD | 9AKK108469A4922 |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | 72,6 % |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SEC312023D0201 |
| Montage- und Betriebsanleitung | 9AKK107991A6133 |
| 9AKK108469A5726 | |
| Anschlussplan | 9AKK108466A4603 |
| 9AKK108466A4600 | |
| Umweltprodukterklärung - EPD | 9AKK108469A4922 |
| Umgebungsbedingungen | |
| Schutzart | Front IP30 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85389099 |
| Herkunftsland oder Herkunftsgebiet | Bulgarien (BG) |
| Abmessungen | |
| Baugröße | High |
| Breite (Netto-Abmessung) | 48.5 mm |
| Höhe (Netto-Abmessung) | 773 mm |
| Tiefe (Netto-Abmessung) | 213 mm |
| Nettogewicht | 2.01 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Schrumpffolie 1 Stück |
| Breite Verpackungseinheit 1 | 48.5 mm |
| Länge Verpackungseinheit 1 | 213 mm |
| Höhe Verpackungseinheit 1 | 773 mm |
| Bruttogewicht Verpackungseinheit 1 | 2.01 kg |
| EAN Verpackungseinheit 1 | 7025840091295 |
| Technische Daten | |
| Schutzart | Front IP30 |
| Gerätemanager (DTM) | Fuseswitchdisconnector |
| Phasenabstand | 185 mm |
| Elektronische Sicherungsüberwachung | Ja |
| Sicherungsgröße | NH00 |
| Sicherungsart | DIN |
| Grifftyp | 3-polig schaltbar |
| Anzahl Pole | 3P |
| Verlustleistung | bei Bemessungsbelastung 33.6 W |
| Bemessungsstrom (In) | (Hauptstromkreis) 160 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hauptstromkreis 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-208 | (690 V) 125 A |
| (500 V) 160 A | |
| (400 V) 160 A | |
| Bemessungsbetriebsstrom AC-21B (Ie) | (690 V) 125 A |
| (500 V) 160 A | |
| (400 V) 160 A | |
| Bemessungsbetriebsstrom AC-22B (Ie) | (500 V) 160 A |
| (400 V) 160 A | |
| Bemessungsbetriebsstrom AC-23B (Ie) | (400V) 160 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Normen | IEC60947-3 |
| Anschlussart | Bolzen |
| Anzugsdrehmoment | 10 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 10 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SEP500046P0001 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 690 V |
| Bemessungsdauerstrom Iu (EF001389) | 160 A |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 100 kA |
| Geeignet für Sicherungseinsätze (EF006692) | NH00 |
| Polzahl (EF001391) | 3 |
| Mit Sicherungsüberwachung (EF007384) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Kabeleinführung (EF000537) | unten |
| Mit Steckverbindern bestückt (EF011696) | Nein |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | sonstige |
| Position des Betätigungselements (EF009410) | vorne |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Schutzart (IP), frontseitig (EF003118) | IP30 |
