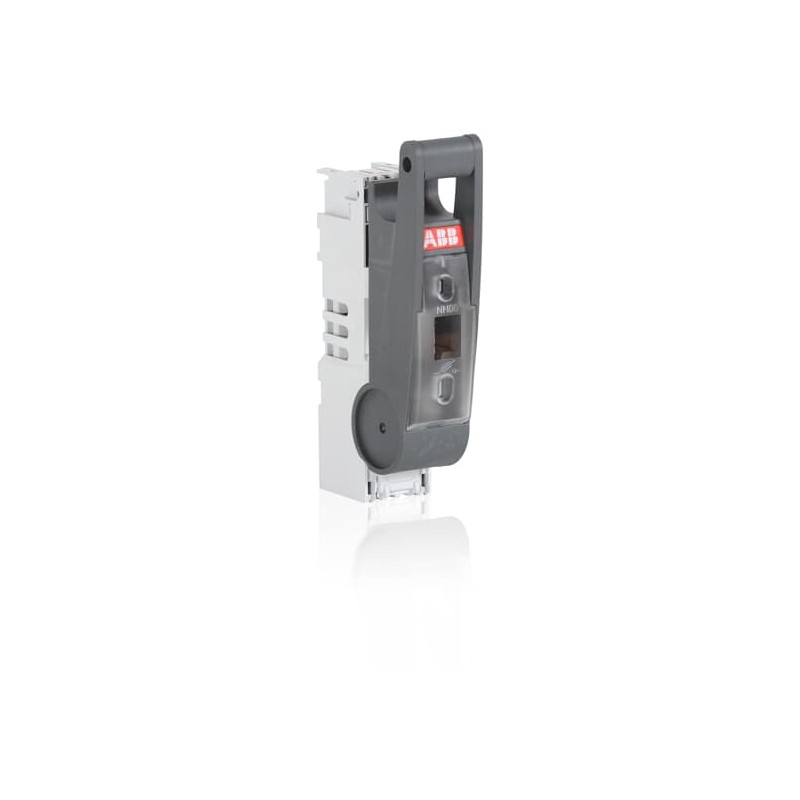

1SEP600113R0001 ABB XLP00-1P
1SEP600113R0001
ABB
XLP00-1P
Sicherungslasttrennschalter 1-polig 160 A, ohne Klemmen und Schrauben
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SEC312012D0201 |
| Montage- und Betriebsanleitung | No Instructions and Manuals needed |
| Umgebungsbedingungen | |
| Schutzart | IP30 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85389099 |
| Herkunftsland oder Herkunftsgebiet | China (CN) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 40 mm |
| Höhe (Netto-Abmessung) | 88 mm |
| Tiefe (Netto-Abmessung) | 185 mm |
| Nettogewicht | 0.24 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Schrumpffolie 1 Stück |
| Breite Verpackungseinheit 1 | 40 mm |
| Länge Verpackungseinheit 1 | 185 mm |
| Höhe Verpackungseinheit 1 | 88 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.24 kg |
| EAN Verpackungseinheit 1 | 7025840086482 |
| EAN Verpackungseinheit 2 | 7025840086482 |
| Technische Daten | |
| Schutzart | IP30 |
| Gerätemanager (DTM) | Fuseswitchdisconnector |
| Elektronische Sicherungsüberwachung | Nein |
| Sicherungsgröße | NH00 |
| NH000 | |
| Sicherungsart | DIN |
| Grifftyp | vorderseitig 1-polig schaltbar |
| Montageart | Bodenplatte |
| Anzahl Pole | 1P |
| Verlustleistung | bei Bemessungsbelastung 3.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V) 50 Kiloampere rms |
| Bemessungsstrom (In) | 160 A |
| Bemessungsfrequenz (f) | Hauptstromkreis 50/60 Hz |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hauptstromkreis 8 kV |
| Bemessungsbetriebsstrom AC-21B (Ie) | (690 V) 125 A |
| Bemessungsbetriebsstrom AC-22B (Ie) | (500 V) 160 A |
| Bemessungsbetriebsstrom DC-22B | (220 V) 160 A |
| Bemessungsbetriebsspannung | 220 V DC |
| 500 V AC | |
| 690 V AC | |
| Bemessungsspannung (Ur) | 220 V DC |
| 500 V AC | |
| 690 V AC | |
| Besondere Funktionen | - |
| Normen | IEC60947-3 |
| GB/T14048.3 | |
| Anschlussart | Kabelschuhklemme |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SEP500050P0001 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | S |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 690 V |
| Bemessungsdauerstrom Iu (EF001389) | 125 A |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 50 kA |
| Geeignet für Sicherungseinsätze (EF006692) | NH000, NH00 |
| Polzahl (EF001391) | 1 |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Ausführung des Betätigungselements (EF006976) | sonstige |
| Position des Betätigungselements (EF009410) | vorne |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Schutzart (IP), frontseitig (EF003118) | IP30 |
