Vergrößern

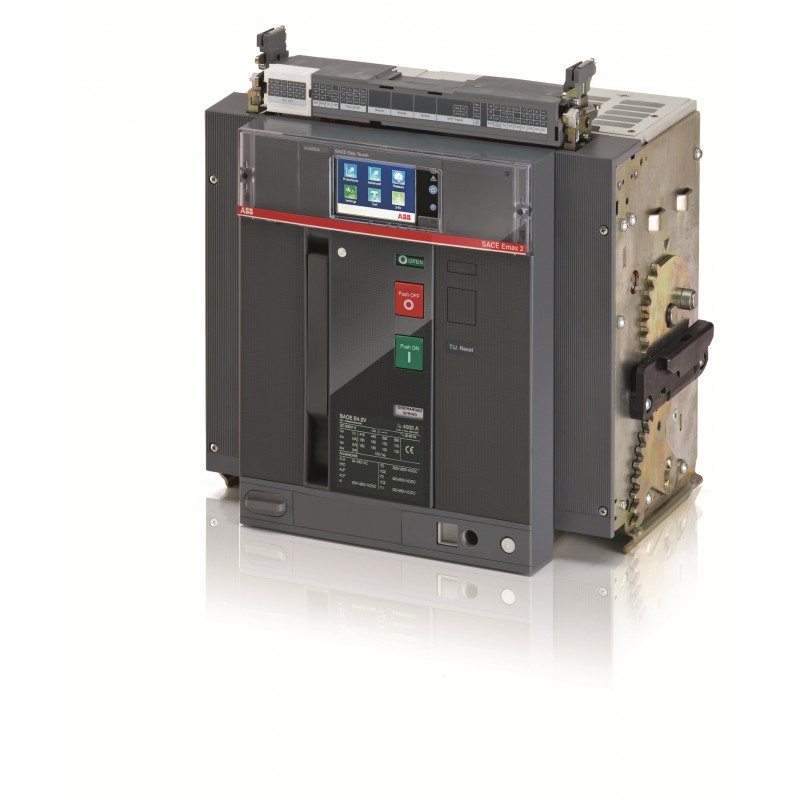

1SDA121146R1 ABB E4.2H/E12 4000 Ekip Touch LSIG 3p WMP
1SDA121146R1
ABB
E4.2H/E12 4000 Ekip Touch LSIG 3p WMP
E4.2H/E12 4000 Ekip Touch LSIG 3p WMP Offener Leistungsschalter Emax 2 E12
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2363 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 5419223b-02b4-42c4-bbdd-a41ba483e8b4 China (CN) |
| Vereinfachtes SCIP | 8d2447a4-14a3-444b-a0e9-a59022d22dc1 Frankreich (FR) |
| eb5c77df-67e8-48af-be77-f0602664aa3b Polen (PL) | |
| d20f1800-8335-4c04-b823-654e755ef22b Schweden (SE) | |
| ef814242-d06a-4c22-b22b-a719ca2cdf06 Spanien (ES) | |
| a15597c3-b64e-4256-87f6-d72e9096a56d Deutschland (DE) | |
| ce38f27b-a9f4-4e6d-9d92-fc508ba36ffd Portugal (PT) | |
| 93e64f4a-6060-4d82-b717-8cd4e49e9d18 Ungarn (HU) | |
| 11ce9b9b-5364-4daa-8265-30b1b11dfb42 Polen (PL) | |
| ee991d94-ce5b-4b82-90a2-d19777c4f251 Estland (EE) | |
| d64d2c03-1bd8-482c-a0a6-729f4f3246ec Bulgarien (BG) | |
| b5fcae1f-1eaf-4691-bec3-135e6e2a5715 Belgien (BE) | |
| 97205de9-9cae-4dce-931b-5970e1c96489 Deutschland (DE) | |
| 62de84ba-c7db-45a9-9aff-80b3e94af269 Ungarn (HU) | |
| 975ee25d-4069-4cbc-b8f4-7dc77eba9dba Kroatien (CR) | |
| eaba5df1-91de-44ed-9345-a433d610d1a5 Griechenland (GR) | |
| c0f2ed9e-65b1-4779-8ab5-4ae24bedcd75 Dänemark (DK) | |
| c46d41cf-c58a-4cf9-8c78-5c5274c8e99d Norwegen (NO) | |
| 121edb30-15f7-45f3-89e7-dad50ccedae6 Deutschland (DE) | |
| e1cbb0d2-6cce-4511-9067-99e1231d2c1d Frankreich (FR) | |
| 238fbc25-78e6-4ebf-a267-96e4b1ea1016 Deutschland (DE) | |
| 63de6dce-1fbb-49a6-b913-98d75441631a Deutschland (DE) | |
| 2b42e1e1-043a-4def-96ce-db58f4f7146c Finnland (FI) | |
| f3b5eb81-ea2b-44d1-b48e-587740b7344d Belgien (BE) | |
| 04c7cc9a-a5f1-498f-b1c7-26d5454d330e Schweden (SE) | |
| 2d2fba6c-77af-44cb-8fe2-b641ce78ab64 Niederlande (NL) | |
| fc9e4016-eedf-456d-b443-24003ccb9380 Tschechische Republik (CZ) | |
| e11c67d2-6027-42b5-bace-6e5aeb787296 Polen (PL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| EAN | 8056221157384 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 425 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 60 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 95 kg |
| EAN Verpackungseinheit 1 | 8056221157384 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 1200 V 1000 Zyklen |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 15000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 900 W |
| Bemessungsstrom (In) | 4000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 15 kV |
| Bemessungsisolationsspannung (Ui) | 1500 V |
| Bemessungsbetriebsspannung | 1200 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 85 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 4000 A |
| Bemessungsspannung (Ur) | 1200 V |
| Auslöser | Ekip Touch LSIG |
| Auslösertyp | EL |
| Anmerkungen | E12 |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E4.2 |
| Geeignet für IT-Netzwerke | No |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Konformitätserklärung - CE | 9AKK107680A4889 |
| Montage- und Betriebsanleitung | 1SDH001000R0002 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 4000 A |
| Bemessungsspannung (EF003977) | 1200 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1600.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 2400.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 6000.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
