Vergrößern

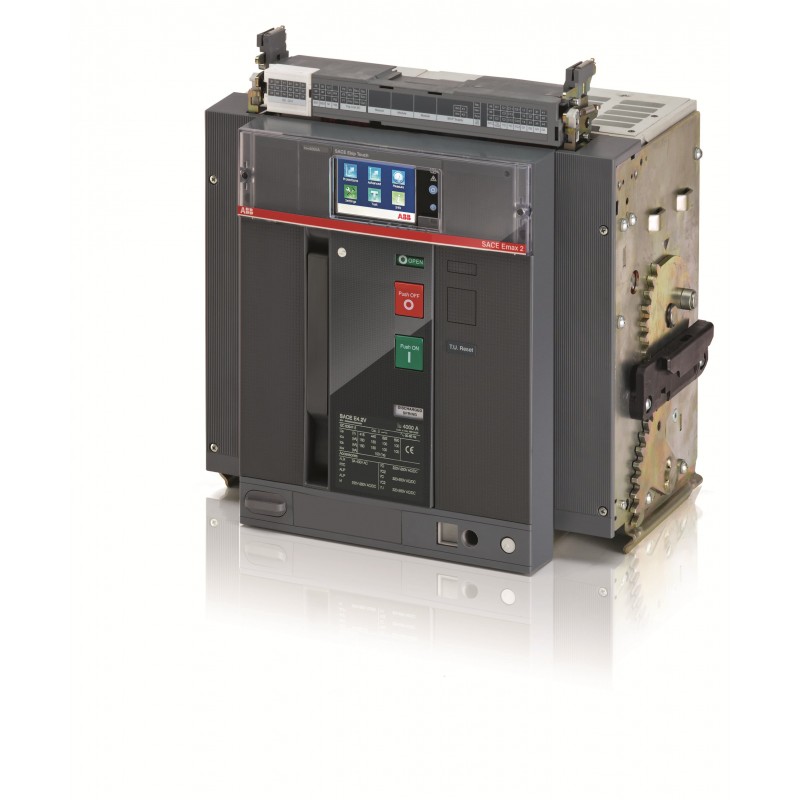

1SDA121143R1 ABB E4.2H/E12 3200 Ekip Touch LSIG 3p WMP
1SDA121143R1
ABB
E4.2H/E12 3200 Ekip Touch LSIG 3p WMP
E4.2H/E12 3200 Ekip Touch LSIG 3p WMP Offener Leistungsschalter Emax 2 E12
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2363 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 28a98670-60f4-42c2-950b-8f93edafaf63 China (CN) |
| Vereinfachtes SCIP | f642fc3f-332b-4879-82e9-3afc8741fdbc Frankreich (FR) |
| 5a74a3a1-bf88-4a77-9b67-5b26ee34d4f0 Schweden (SE) | |
| e3bd0e52-9c2d-4221-9e0e-487a2e7e0208 Polen (PL) | |
| c306d3b1-8139-4079-b73f-2ad514cdefed Belgien (BE) | |
| 8f79abda-de3f-47ae-b254-e89617fb1b24 Deutschland (DE) | |
| d7f1466c-cd18-4da0-b447-f915e34650b1 Spanien (ES) | |
| ff7d957e-7812-49b9-8291-c685f991b39c Dänemark (DK) | |
| 49321a83-33de-4fe9-beed-dc09d1fbfff7 Norwegen (NO) | |
| ea62121c-fe3b-4e01-8495-fb8f55e16ad3 Kroatien (CR) | |
| 7a729917-ea23-4b17-a09a-d8062a104d4b Griechenland (GR) | |
| f2b05607-b811-433d-baa3-26af72f72920 Ungarn (HU) | |
| e5031d7f-9d5d-45cd-b3bf-f847676f5d6c Ungarn (HU) | |
| 2712ffc4-a13a-429a-a895-b2ac88d12dde Estland (EE) | |
| d932283a-392d-4f17-94b4-7135e64e6fa4 Polen (PL) | |
| ece91a31-e0ac-4662-9805-2108eb046fd1 Bulgarien (BG) | |
| 8acd6f78-9eb8-40ef-b203-865871b1e89c Deutschland (DE) | |
| c47b992c-698d-46f3-baad-f6c33522f97e Schweden (SE) | |
| d3ba18bf-9bfd-48ff-a33f-4f69162b7895 Portugal (PT) | |
| ccded9e3-b340-4f33-9fd4-8799864ab210 Niederlande (NL) | |
| bfea2044-12bc-4639-8cf4-c9269758f3bb Polen (PL) | |
| e4805113-455b-451b-8c46-32d22c2c6353 Tschechische Republik (CZ) | |
| 5ed6e0ae-9971-45bf-a6f8-3878e82ca305 Belgien (BE) | |
| af9bc9cd-4b9f-4cc2-b763-615cdef2278f Frankreich (FR) | |
| 03b65d82-771f-4230-809a-d1b1b0df0205 Deutschland (DE) | |
| 892ac42a-2a4f-43f7-bf5e-d84585c18165 Finnland (FI) | |
| e7af369a-0e25-4034-8a7d-4e761fc650c5 Deutschland (DE) | |
| 4b7ff2c0-8138-4097-86c7-85c1aa6496d7 Deutschland (DE) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| EAN | 8056221157353 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 425 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 60 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 95 kg |
| EAN Verpackungseinheit 1 | 8056221157353 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 1200 V 1000 Zyklen |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 743 W |
| Bemessungsstrom (In) | 3200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 15 kV |
| Bemessungsisolationsspannung (Ui) | 1500 V |
| Bemessungsbetriebsspannung | 1200 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 85 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 3200 A |
| Bemessungsspannung (Ur) | 1200 V |
| Auslöser | Ekip Touch LSIG |
| Auslösertyp | EL |
| Anmerkungen | E12 |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E4.2 |
| Geeignet für IT-Netzwerke | No |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Konformitätserklärung - CE | 9AKK107680A4889 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Montage- und Betriebsanleitung | 1SDH001000R0002 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 3200 A |
| Bemessungsspannung (EF003977) | 1200 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1280.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 1920.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 4800.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
