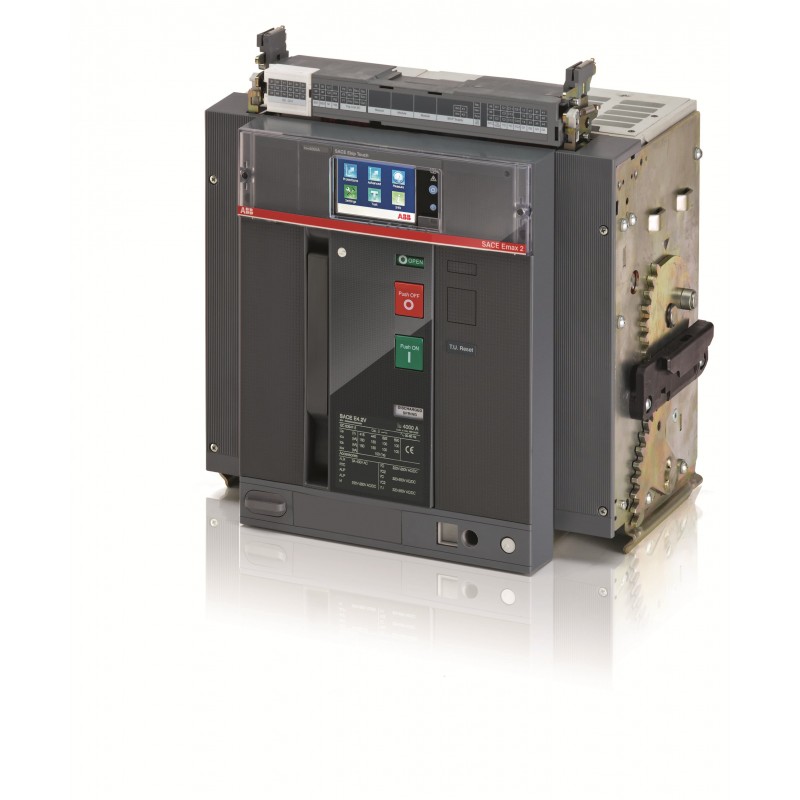

1SDA121131R1 ABB E4.2S/E12 2500 Ekip Touch LSIG 3p WMP
1SDA121131R1
ABB
E4.2S/E12 2500 Ekip Touch LSIG 3p WMP
Offener Leistungsschalter Emax 2 E12 In=2500 A 3P 1200 V Version W
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2363 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 1ec119b0-42d6-4768-9933-a710f7bb7783 China (CN) |
| Vereinfachtes SCIP | 37a2b007-0cc9-411e-be91-8ecc516ddb34 Schweden (SE) |
| 72a82cb4-f43e-4fe4-a8cc-6ff4cce83a04 Frankreich (FR) | |
| 8a73224b-355f-4910-a5c4-25e271f0cdff Deutschland (DE) | |
| 9ea22e61-861b-45a9-b1ba-439bc09f57e2 Bulgarien (BG) | |
| 92e477cb-4ab9-449a-84fa-94c414a4ddf4 Ungarn (HU) | |
| fbef6898-3355-415c-91ab-c937a4d774c8 Estland (EE) | |
| 3dc2fbb6-428f-471e-a445-838c55b57a5e Polen (PL) | |
| 32e6320c-6d22-48e3-9797-1b2de40c62b5 Kroatien (CR) | |
| 9366267d-3811-4920-92f1-cc0d49d8dedc Ungarn (HU) | |
| e491839d-628f-4ae4-98b1-07c1e814d7a4 Griechenland (GR) | |
| b96bb9c7-62d7-4bb2-b6ad-940d93d13ada Polen (PL) | |
| 4d299952-b3b6-40c2-8b7e-0dfe041753f8 Belgien (BE) | |
| 23a31908-82ac-4b22-a928-084d5855a786 Spanien (ES) | |
| 318b803d-d658-49b5-b3ac-dd7ab56f3ac5 Norwegen (NO) | |
| f44edee6-4d42-4b2c-9f36-9e4c8f0fb549 Dänemark (DK) | |
| faf2c0e6-8a32-4ea3-8c42-648df4b27feb Deutschland (DE) | |
| c90fa8ed-add3-49c4-a575-c0d591824331 Finnland (FI) | |
| 286184e4-92cf-45ab-9266-0f18d214f179 Frankreich (FR) | |
| 33ad137f-bd13-48ae-9fb1-5cb36e8bf192 Deutschland (DE) | |
| 59652299-c250-42b7-b6dd-083e12fe6ca5 Belgien (BE) | |
| ba49bdc7-2f52-4b0d-9b31-6359a66109d0 Deutschland (DE) | |
| 3878cbb7-5b7a-4d0b-93ea-29e905b59ffd Schweden (SE) | |
| caf7fad2-88b1-4e94-8fdb-708c9373084b Portugal (PT) | |
| 68dc0daf-70cc-4eaa-b6ed-9de14d9103df Deutschland (DE) | |
| 3c0c5ce2-48cc-447d-ab24-c42076b7dd31 Tschechische Republik (CZ) | |
| 1ba1dba8-449b-499c-8679-bcd4979af0d8 Polen (PL) | |
| 364b43ae-f25c-47d5-b289-0848926cde44 Niederlande (NL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| EAN | 8056221157230 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 425 mm |
| Höhe (Netto-Abmessung) | 425 mm |
| Tiefe (Netto-Abmessung) | 383 mm |
| Nettogewicht | 60 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 615 mm |
| Bruttogewicht Verpackungseinheit 1 | 95 kg |
| EAN Verpackungseinheit 1 | 8056221157230 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | W |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 1200 V 1000 Zyklen |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 743 W |
| Bemessungsstrom (In) | 2500 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 15 kV |
| Bemessungsisolationsspannung (Ui) | 1500 V |
| Bemessungsbetriebsspannung | 1200 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (1000 V AC) 65 kA |
| (1150 V AC) 50 kA | |
| (1200 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 65 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (1000 V AC) 65 kA |
| (1150 V AC) 50 kA | |
| (1200 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 2500 A |
| Bemessungsspannung (Ur) | 1200 V |
| Auslöser | Ekip Touch LSIG |
| Auslösertyp | EL |
| Anmerkungen | E12 |
| Kurzschlussfestigkeit | S |
| Normen | IEC |
| Produktvariante | E4.2 |
| Geeignet für IT-Netzwerke | Yes, 800V |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Konformitätserklärung - CE | 9AKK107680A4889 |
| Montage- und Betriebsanleitung | 1SDH001000R0002 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 2500 A |
| Bemessungsspannung (EF003977) | 1200 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1000.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 1500.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 3750.0 A |
| Integrierter Erdschlussschutz (EF007296) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Anschluss über separates Chassisteil |
| Gerätebauart (EF008240) | Einbaugerät Einschubtechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | Anschluss über separates Chassisteil |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
