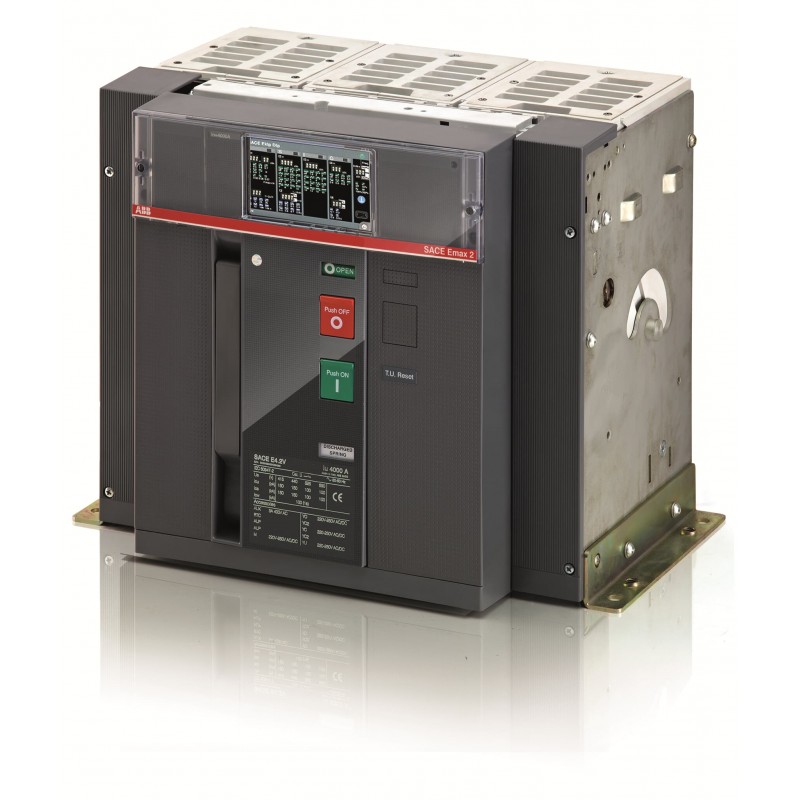

1SDA121117R1 ABB E4.2H/E12 4000 Ekip Dip LSI 3p F SVR
1SDA121117R1
ABB
E4.2H/E12 4000 Ekip Dip LSI 3p F SVR
E4.2H/E12 4000 Ekip Dip LSI 3p F SVR Offener Leistungsschalter Emax 2 E12
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2363 |
| Umweltprodukterklärung - EPD | 9AKK108471A0821 |
| Verlängerung der Produktlebensdauer | Lebenslange Verlängerungsdienste werden angeboten |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 380cdba9-046f-4bf2-9a28-6b7e94f6eeda China (CN) |
| Vereinfachtes SCIP | 79565c04-440d-44c4-a685-aad83e1aa2c0 Frankreich (FR) |
| ca234e8f-96d7-4480-8207-3a7ec62c5098 Schweden (SE) | |
| 03bb9ace-8c5f-4f73-a3d1-87998e9da6fd Polen (PL) | |
| ce3b6575-41d0-42f3-989e-3f39a57c3e15 Portugal (PT) | |
| b1365285-721f-4410-8a10-212e8466f9e8 Deutschland (DE) | |
| dd6797d9-e8ac-424c-9f84-cca064b1da34 Ungarn (HU) | |
| 800b8a9f-6915-4782-a342-05dc7647fdd1 Estland (EE) | |
| d9440e84-603d-4345-adbe-04fbf6b8ceb6 Polen (PL) | |
| 3f84851c-8c94-4df2-b117-144014ac2f01 Bulgarien (BG) | |
| 841525f1-237a-42d4-9586-74337d112cf2 Belgien (BE) | |
| 34ad0952-3e29-4f5c-8b45-70e1fe58edab Deutschland (DE) | |
| b7350fbd-928c-4722-b5e8-18fd7525c067 Ungarn (HU) | |
| 7e903fcf-9bce-4271-9a7d-3aa55eb587ff Griechenland (GR) | |
| e572d5e8-382b-41dc-ae10-ff390e7f7cbc Kroatien (CR) | |
| 2a7da986-5cab-4d84-b4c0-a7118049987f Norwegen (NO) | |
| baddd219-24d6-4ac9-88fe-b25306613b2d Dänemark (DK) | |
| d53505a5-abcc-4a72-b4ff-125bd65d1bb4 Spanien (ES) | |
| 8e6e07a2-b70b-45fd-84c5-65143fb17cb2 Deutschland (DE) | |
| 48df8569-d61b-4a6e-86ad-42a5c1b7e920 Frankreich (FR) | |
| 2c368dad-f0ab-4c32-8a34-869bcee9d607 Belgien (BE) | |
| c33bf918-f33d-48fb-a99a-d35216a25917 Finnland (FI) | |
| 7eac8463-f0c9-4cc7-ba7d-789629184b60 Deutschland (DE) | |
| dc0999e8-e5bf-486f-98dd-6ecf831037cb Deutschland (DE) | |
| b00477e0-0eb0-4f49-92f0-122ea7870a39 Schweden (SE) | |
| ec2cbc24-17a9-4d27-9bf1-7c60d1890c4d Tschechische Republik (CZ) | |
| 06e7885c-71f2-44c8-9e2d-6e118a1c0353 Polen (PL) | |
| 02cbb81f-3e39-4e5f-bcd6-2c8973dcd85f Niederlande (NL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 1SDL000197R0003 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| EAN | 8056221157094 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 384 mm |
| Höhe (Netto-Abmessung) | 371 mm |
| Tiefe (Netto-Abmessung) | 270 mm |
| Nettogewicht | 56 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 95 kg |
| EAN Verpackungseinheit 1 | 8056221157094 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 1200 V 1000 Zyklen |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 15000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 465 W |
| Bemessungsstrom (In) | 4000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 15 kV |
| Bemessungsisolationsspannung (Ui) | 1500 V |
| Bemessungsbetriebsspannung | 1200 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 85 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (1000 V AC) 85 kA |
| (1150 V AC) 65 kA | |
| (1200 V AC) 65 kA | |
| Bemessungsdauerstrom (Iu) | 4000 A |
| Bemessungsspannung (Ur) | 1200 V |
| Auslöser | Ekip Dip LSI |
| Auslösertyp | EL |
| Anmerkungen | E12 |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E4.2 |
| Geeignet für IT-Netzwerke | No |
| Klemmenanschlussart | rückseitig senkrecht |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200074B0201 |
| 1SDC200023D0209 | |
| Konformitätserklärung - CE | 9AKK107680A4889 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Montage- und Betriebsanleitung | 1SDH001000R0002 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 4000 A |
| Bemessungsspannung (EF003977) | 1200 V |
| Überlastauslöser Stromeinstellung (EF002336) | 1600.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 2400.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 6000.0 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 4 |
| Mit Ausgelöstmelder (EF007006) | Ja |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | hinten |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP30 |
