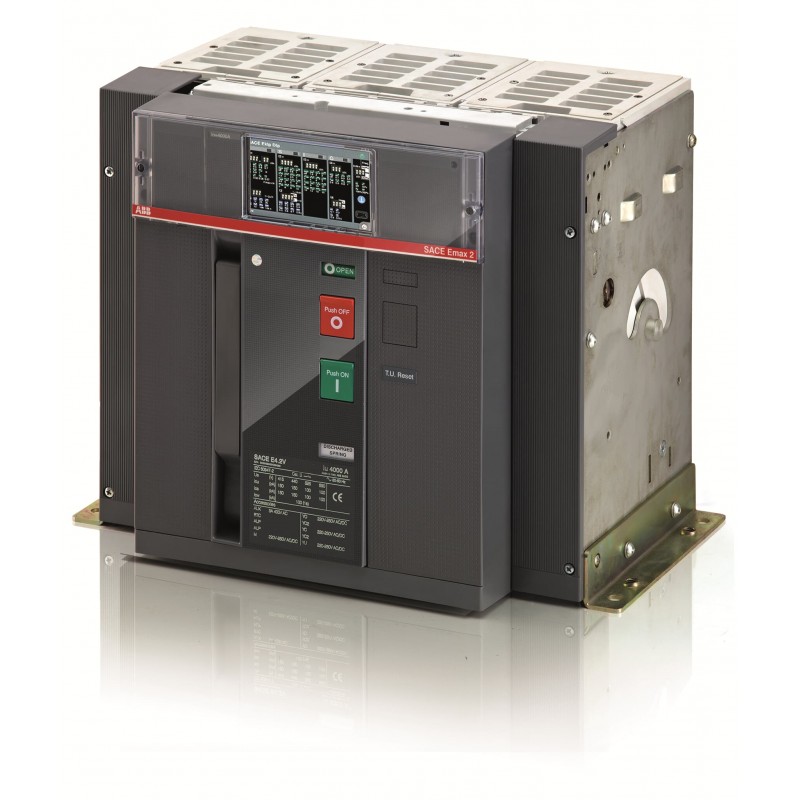

1SDA121115R1 ABB E4.2H/E12 3200 Ekip Dip LSIG 3p FHR Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA121115R1 ABB E4.2H/E12 3200 Ekip Dip LSIG 3p FHR

1SDA121115R1

ABB

E4.2H/E12 3200 Ekip Dip LSIG 3p FHR

E4.2H/E12 3200 Ekip Dip LSIG 3p FHR Offener Leistungsschalter Emax 2 E12

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $20,527.12
Stückpreis: $20,527.12
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2363
Umweltprodukterklärung - EPD9AKK108471A0821
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP0fc3b040-8739-47fd-80c0-b6b89bc0b641 Italien (IT)
Vereinfachtes SCIP8909e11b-c58c-40b4-9e22-c5c9dd404cc3 Bulgarien (BG)
eb653a3c-af9a-4fd4-82ac-8f68b4880d5c Schweden (SE)
e448b495-97aa-4fac-9391-536c7c125288 Kroatien (CR)
ac83d384-4ed2-4e57-9ccc-5147ef7796f3 Niederlande (NL)
f7122894-85fb-4f9c-bef3-998dd84134cc Deutschland (DE)
0c8ed768-369f-4219-a457-7b0f7c2d6985 Ungarn (HU)
45e0ce5e-3191-4658-a975-ab1218e919e9 Deutschland (DE)
2ae2bbd4-6ace-4c4c-b463-8d9914fdd61f Finnland (FI)
a10a8cfc-8289-485f-bc7c-674e00d05e39 Portugal (PT)
e4033f21-b4f4-441f-8567-8086a9be6d4b Deutschland (DE)
e431882b-9cb1-470b-ad07-d6cefacbaa85 Frankreich (FR)
8826c07d-bf86-4948-a5c7-9dc5a72cf1e7 Norwegen (NO)
49a3ce12-6c4b-4188-b797-746682159422 Griechenland (GR)
f5e84227-5e63-4e75-9ca3-c5034d5e9766 Deutschland (DE)
49a3ce12-6c4b-4188-b797-746682159422 Griechenland (GR)
a10a8cfc-8289-485f-bc7c-674e00d05e39 Portugal (PT)
cccd2161-d6a6-46ff-9efb-3ea7f24bcdee Polen (PL)
422a2f1e-568e-48ed-b8b9-5223da6c5bb9 Polen (PL)
b4e35fa8-5e3e-4b7f-ad48-af7442ee2d61 Belgien (BE)
c90235a1-5500-4467-b267-3c7a998260b0 Spanien (ES)
1635ae9b-be22-4984-9b3d-e25368bfd535 Ungarn (HU)
cc724aa0-b8d8-49a8-ab18-4b55c9a4f811 Schweden (SE)
a06ff957-36e2-4b6a-9ff4-2a9dc8be8e89 Polen (PL)
e431882b-9cb1-470b-ad07-d6cefacbaa85 Frankreich (FR)
c90235a1-5500-4467-b267-3c7a998260b0 Spanien (ES)
b4e35fa8-5e3e-4b7f-ad48-af7442ee2d61 Belgien (BE)
f7122894-85fb-4f9c-bef3-998dd84134cc Deutschland (DE)
45e0ce5e-3191-4658-a975-ab1218e919e9 Deutschland (DE)
68fbf8be-db60-4cb5-a9df-290fe2512bee Frankreich (FR)
eb653a3c-af9a-4fd4-82ac-8f68b4880d5c Schweden (SE)
86dfbdda-ff52-45da-817b-b648ec9477fa Estland (EE)
cccd2161-d6a6-46ff-9efb-3ea7f24bcdee Polen (PL)
68fbf8be-db60-4cb5-a9df-290fe2512bee Frankreich (FR)
0c8ed768-369f-4219-a457-7b0f7c2d6985 Ungarn (HU)
fd426f5c-a2c2-4676-a15b-df9e819561a6 Tschechische Republik (CZ)
ac83d384-4ed2-4e57-9ccc-5147ef7796f3 Niederlande (NL)
1635ae9b-be22-4984-9b3d-e25368bfd535 Ungarn (HU)
86dfbdda-ff52-45da-817b-b648ec9477fa Estland (EE)
2ae2bbd4-6ace-4c4c-b463-8d9914fdd61f Finnland (FI)
a18fc402-d1db-4813-bdc1-ed79b7b9b2e7 Belgien (BE)
9e91dc32-6113-4a4d-b339-22258a5feb98 Deutschland (DE)
cc724aa0-b8d8-49a8-ab18-4b55c9a4f811 Schweden (SE)
e448b495-97aa-4fac-9391-536c7c125288 Kroatien (CR)
fd426f5c-a2c2-4676-a15b-df9e819561a6 Tschechische Republik (CZ)
a06ff957-36e2-4b6a-9ff4-2a9dc8be8e89 Polen (PL)
f5e84227-5e63-4e75-9ca3-c5034d5e9766 Deutschland (DE)
422a2f1e-568e-48ed-b8b9-5223da6c5bb9 Polen (PL)
8f91b372-5016-417b-85ac-cc56da727196 Dänemark (DK)
e4033f21-b4f4-441f-8567-8086a9be6d4b Deutschland (DE)
8f91b372-5016-417b-85ac-cc56da727196 Dänemark (DK)
8909e11b-c58c-40b4-9e22-c5c9dd404cc3 Bulgarien (BG)
8826c07d-bf86-4948-a5c7-9dc5a72cf1e7 Norwegen (NO)
9e91dc32-6113-4a4d-b339-22258a5feb98 Deutschland (DE)
a18fc402-d1db-4813-bdc1-ed79b7b9b2e7 Belgien (BE)
Umgebungsbedingungen
Umweltinformationen1SDL000197R0003
9AKK108467A6707
Bestelldaten
EAN8056221157070
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)384 mm
Höhe (Netto-Abmessung)371 mm
Tiefe (Netto-Abmessung)270 mm
Nettogewicht56 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1600 mm
Länge Verpackungseinheit 1785 mm
Bruttogewicht Verpackungseinheit 195 kg
EAN Verpackungseinheit 18056221157070
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionF
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = 1200 V 1000 Zyklen
10 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung425 W
Bemessungsstrom (In)3200 A
Bemessungsstoßspannungsfestigkeit (Uimp)15 kV
Bemessungsisolationsspannung (Ui)1500 V
Bemessungsbetriebsspannung1200 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(1000 V AC) 85 kA
(1150 V AC) 65 kA
(1200 V AC) 50 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 85 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(1000 V AC) 85 kA
(1150 V AC) 65 kA
(1200 V AC) 65 kA
Bemessungsdauerstrom (Iu)3200 A
Bemessungsspannung (Ur)1200 V
AuslöserEkip Dip LSIG
AuslösertypEL
AnmerkungenE12
KurzschlussfestigkeitH
NormenIEC
ProduktvarianteE4.2
Geeignet für IT-NetzwerkeNo
Klemmenanschlussartrückseitig waagerecht
Zertifikate und Deklarationen
Datenblatt, technische Information1SDC200074B0201
1SDC200023D0209
Konformitätserklärung - CE9AKK107680A4889
Konformitätserklärung gemäß EU Data Act1SDH002560A1001
Montage- und Betriebsanleitung1SDH001000R0002
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SDA121115R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 3200 A
Bemessungsspannung (EF003977) 1200 V
Überlastauslöser Stromeinstellung (EF002336) 1280.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 1920.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 4800.0 A
Integrierter Erdschlussschutz (EF007296) Ja
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) hinten
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
