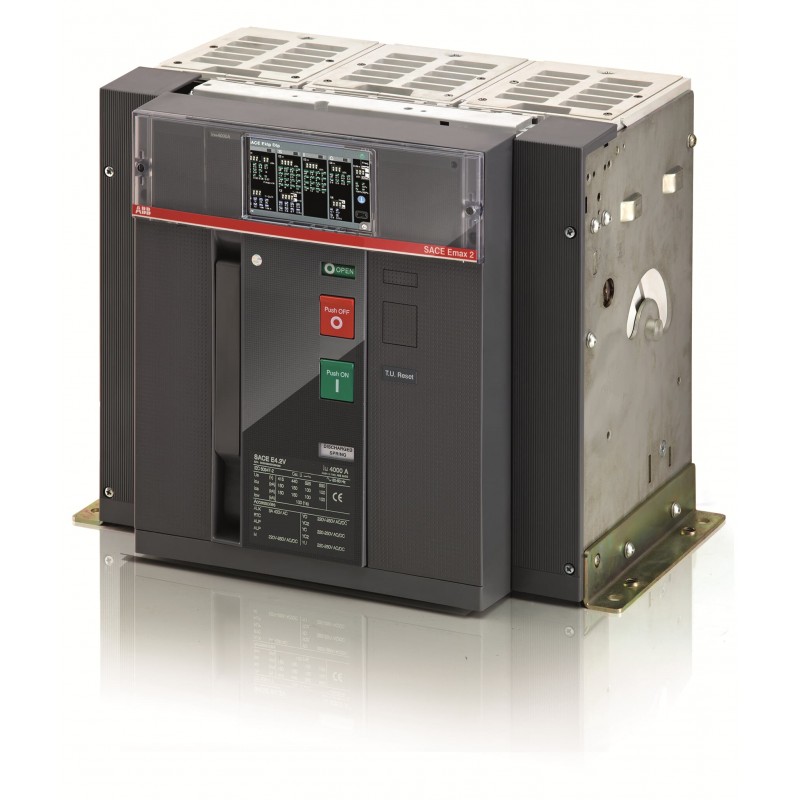

1SDA121102R1 ABB E4.2S/E12 2500 Ekip Dip LSI 3p FHR Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA121102R1 ABB E4.2S/E12 2500 Ekip Dip LSI 3p FHR

1SDA121102R1

ABB

E4.2S/E12 2500 Ekip Dip LSI 3p FHR

E4.2S/E12 2500 Ekip Dip LSI 3p FHR Offener Leistungsschalter Emax 2 E12

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $14,505.43
Stückpreis: $14,505.43
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2363
Umweltprodukterklärung - EPD9AKK108471A0821
Verlängerung der ProduktlebensdauerLebenslange Verlängerungsdienste werden angeboten
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP1654ab43-76e9-4e18-b1bb-7c6cd65c2215 Italien (IT)
Vereinfachtes SCIP53808e80-368d-4176-a300-adc7ace63b04 Frankreich (FR)
ca01721a-3e5e-4337-9240-745714a3807f Polen (PL)
f84e5bed-fd2e-4099-9375-3b0c9f4f48f8 Schweden (SE)
ba8ef1d3-ab56-4bcf-b75a-366933c4e84a Schweden (SE)
30a64ad1-cfb0-40fb-98fd-07b212ea6124 Estland (EE)
f542b3ab-dd38-428e-ae3c-5c2390d4ce5c Spanien (ES)
a25cf2e6-479b-4503-8422-acc743c7f1f6 Belgien (BE)
fc97fc7d-4b05-4b95-a52d-a33813f68c97 Ungarn (HU)
349ef250-bf05-462b-b987-b1d8dd6e932f Bulgarien (BG)
efc75cd9-8abd-4132-9a86-16e52c1323cd Tschechische Republik (CZ)
7b9559f7-038f-443e-a3a7-9adb69473557 Niederlande (NL)
34d2e8a3-71f9-49cd-ad60-06c0bf0cb3b2 Polen (PL)
3c554b37-85f2-4cb9-b5f4-3cf979effa75 Frankreich (FR)
30a64ad1-cfb0-40fb-98fd-07b212ea6124 Estland (EE)
c0c84709-c68c-4bd1-b635-679482b671b9 Ungarn (HU)
aaa53958-12c3-4440-8fd4-706a65900fa2 Deutschland (DE)
2e61b099-cd92-4ba9-b287-f467a40bfc04 Deutschland (DE)
f542b3ab-dd38-428e-ae3c-5c2390d4ce5c Spanien (ES)
c0c84709-c68c-4bd1-b635-679482b671b9 Ungarn (HU)
3c554b37-85f2-4cb9-b5f4-3cf979effa75 Frankreich (FR)
349ef250-bf05-462b-b987-b1d8dd6e932f Bulgarien (BG)
4b4362eb-42c7-4a37-938a-0d96d154e716 Dänemark (DK)
d9961228-c92f-4fc8-8f97-2c19f40d1d36 Belgien (BE)
a25cf2e6-479b-4503-8422-acc743c7f1f6 Belgien (BE)
58cb6252-8bb9-43d5-a5f4-31c3100a00e3 Norwegen (NO)
80ff08aa-115e-4817-817f-6855030684e3 Deutschland (DE)
efc75cd9-8abd-4132-9a86-16e52c1323cd Tschechische Republik (CZ)
ca01721a-3e5e-4337-9240-745714a3807f Polen (PL)
ba8ef1d3-ab56-4bcf-b75a-366933c4e84a Schweden (SE)
3a0e5351-9c52-4c80-ada2-c55c6e20b86a Deutschland (DE)
ee5bdfd3-89b8-4c34-8d5f-3863c0ea1231 Finnland (FI)
bbf9b323-338e-4d5a-b6a8-fe6c377e30ea Deutschland (DE)
80ff08aa-115e-4817-817f-6855030684e3 Deutschland (DE)
d9961228-c92f-4fc8-8f97-2c19f40d1d36 Belgien (BE)
ee5bdfd3-89b8-4c34-8d5f-3863c0ea1231 Finnland (FI)
137318ed-bb66-4bdd-9283-741691fb0504 Griechenland (GR)
53808e80-368d-4176-a300-adc7ace63b04 Frankreich (FR)
bbf9b323-338e-4d5a-b6a8-fe6c377e30ea Deutschland (DE)
9b0faaf1-bf24-483f-92b0-cd79e39d7036 Portugal (PT)
58cb6252-8bb9-43d5-a5f4-31c3100a00e3 Norwegen (NO)
efae4452-427a-4d79-9003-e5a579078b3f Kroatien (CR)
74a80bdd-7ebe-4d4f-89a9-06179210228b Polen (PL)
3a0e5351-9c52-4c80-ada2-c55c6e20b86a Deutschland (DE)
4b4362eb-42c7-4a37-938a-0d96d154e716 Dänemark (DK)
2e61b099-cd92-4ba9-b287-f467a40bfc04 Deutschland (DE)
fc97fc7d-4b05-4b95-a52d-a33813f68c97 Ungarn (HU)
aaa53958-12c3-4440-8fd4-706a65900fa2 Deutschland (DE)
f84e5bed-fd2e-4099-9375-3b0c9f4f48f8 Schweden (SE)
efae4452-427a-4d79-9003-e5a579078b3f Kroatien (CR)
7b9559f7-038f-443e-a3a7-9adb69473557 Niederlande (NL)
9b0faaf1-bf24-483f-92b0-cd79e39d7036 Portugal (PT)
137318ed-bb66-4bdd-9283-741691fb0504 Griechenland (GR)
74a80bdd-7ebe-4d4f-89a9-06179210228b Polen (PL)
34d2e8a3-71f9-49cd-ad60-06c0bf0cb3b2 Polen (PL)
Umgebungsbedingungen
Umweltinformationen1SDL000197R0003
9AKK108467A6707
Bestelldaten
EAN8056221156943
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)384 mm
Höhe (Netto-Abmessung)371 mm
Tiefe (Netto-Abmessung)270 mm
Nettogewicht56 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1515 mm
Höhe Verpackungseinheit 1600 mm
Länge Verpackungseinheit 1785 mm
Bruttogewicht Verpackungseinheit 195 kg
EAN Verpackungseinheit 18056221156943
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionF
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = 1200 V 1000 Zyklen
10 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Anzahl Pole3P
Verlustleistung425 W
Bemessungsstrom (In)2500 A
Bemessungsstoßspannungsfestigkeit (Uimp)15 kV
Bemessungsisolationsspannung (Ui)1500 V
Bemessungsbetriebsspannung1200 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(1000 V AC) 65 kA
(1150 V AC) 50 kA
(1200 V AC) 50 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 65 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(1000 V AC) 65 kA
(1150 V AC) 50 kA
(1200 V AC) 50 kA
Bemessungsdauerstrom (Iu)2500 A
Bemessungsspannung (Ur)1200 V
AuslöserEkip Dip LSI
AuslösertypEL
AnmerkungenE12
KurzschlussfestigkeitS
NormenIEC
ProduktvarianteE4.2
Geeignet für IT-NetzwerkeYes, 800V
Klemmenanschlussartrückseitig waagerecht
Zertifikate und Deklarationen
Datenblatt, technische Information1SDC200074B0201
1SDC200023D0209
Konformitätserklärung - CE9AKK107680A4889
Montage- und Betriebsanleitung1SDH001000R0002
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SDA121102R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 2500 A
Bemessungsspannung (EF003977) 1200 V
Überlastauslöser Stromeinstellung (EF002336) 1000.0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 1500.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 3750.0 A
Integrierter Erdschlussschutz (EF007296) Nein
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 3
Position des Anschlusses für Hauptstromkreis (EF006671) hinten
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
