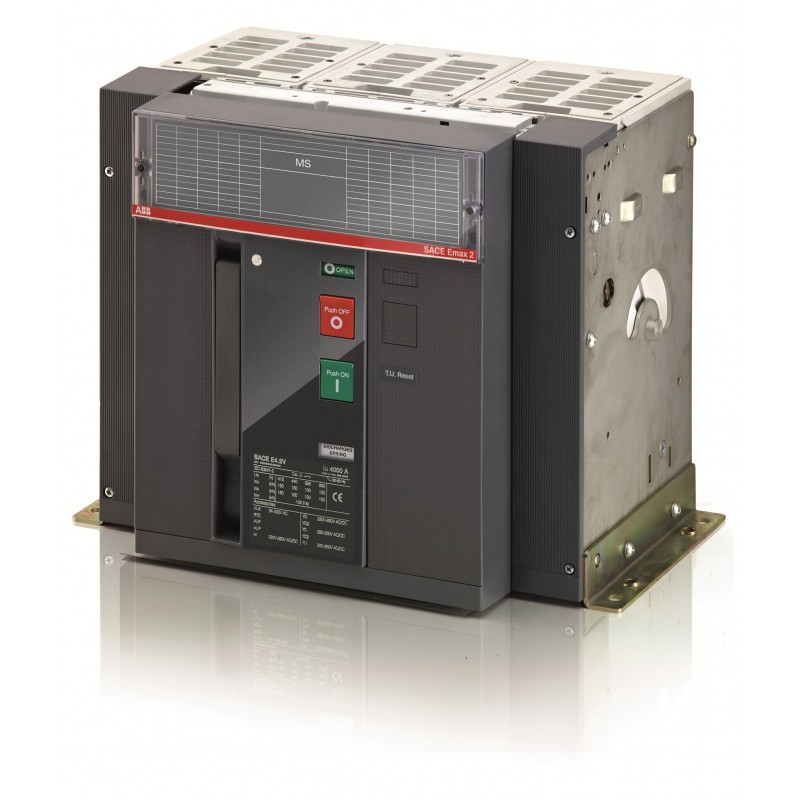

1SDA119546R1 ABB E4.2H/E9/LF MS 3200 3p FHR
1SDA119546R1
ABB
E4.2H/E9/LF MS 3200 3p FHR
E4.2H/E9/LF MS 3200 3p FHR E4.2H/E9 MS Reihe
Niederspannungsschaltgeräte > Lasttrennschalter
Rack " Megamax - Emax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | 27ea5904-01ec-45a9-be63-edce6fe81a0c Italien (IT) |
| Vereinfachtes SCIP | 53ec29b3-dc22-4fc9-ac93-5029d20348ca Bulgarien (BG) |
| 0d94cdbd-1168-4273-b496-d1702cec742a Polen (PL) | |
| f75bde58-4b71-475a-a8f6-756292a38891 Tschechische Republik (CZ) | |
| 26c8ca78-a3b7-4654-9808-0313f3031969 Deutschland (DE) | |
| a672f7de-f96d-47fd-b65e-57416c7c65fd Belgien (BE) | |
| c2232525-6bf7-4bda-85ee-fcbf1c87e49e Spanien (ES) | |
| 25305d00-cca5-44de-8213-21466874095e Ungarn (HU) | |
| ddb1f506-8fd3-41d0-bd7f-935c69553238 Frankreich (FR) | |
| 2e6f37d0-df2a-4dd8-9b82-4bece38ad060 Deutschland (DE) | |
| e21268ff-1b9c-4c04-98c6-186bfa8655cb Dänemark (DK) | |
| ef2cce9a-1b13-4956-b32b-3afee2e82819 Schweden (SE) | |
| 37211e37-9dd0-45cf-9fb5-b69fcc2feab2 Deutschland (DE) | |
| fcfea69d-1860-4b7d-8f62-ae903f3cc48a Deutschland (DE) | |
| 4b61cbb7-ac1e-454c-a4a8-6d7947e12d97 Kroatien (CR) | |
| 0be2bcb2-1c43-4a7e-80fa-ca16e7331533 Estland (EE) | |
| 652aa7bd-6531-4a18-a908-6c4dc8b80c55 Deutschland (DE) | |
| 8b88331d-df0b-4591-a1c8-8c7a3234cfa8 Griechenland (GR) | |
| bc7182a4-a6e2-4701-a11c-66739caa7e6a Frankreich (FR) | |
| 0298eecc-371e-4ca4-b327-df155e860411 Belgien (BE) | |
| ed08f71c-13e0-48c8-8341-34b2353d812f Polen (PL) | |
| 2e14b57c-2d94-4b58-a91e-b0e8b743d057 Norwegen (NO) | |
| b8657518-dcd7-4404-ac5f-a6615c0ec4cb Niederlande (NL) | |
| 0a4238fb-cf21-441b-9929-18b7fe6af4d5 Schweden (SE) | |
| 88c31388-351b-4b00-909f-b90278adc40d Polen (PL) | |
| 2b9eddf1-4d83-4b46-a00f-93778672fd48 Ungarn (HU) | |
| dc3fce97-4bf6-460f-bfa8-af50157f1220 Finnland (FI) | |
| 5e2a172b-df54-4cbe-a2ab-6d22b62649cf Portugal (PT) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| EAN | 8056221140706 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 384 mm |
| Höhe (Netto-Abmessung) | 371 mm |
| Tiefe (Netto-Abmessung) | 270 mm |
| Nettogewicht | 56 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 95 kg |
| EAN Verpackungseinheit 1 | 8056221140706 |
| Weitere Informationen | |
| Baureihe | SACE Emax 2 |
| Produktname | Switch Disconnector |
| Produkttyp | Switch Disconnector |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = 900 V 1000 Zyklen |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 425 W |
| Bemessungsstrom (In) | 3200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 900 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | 75 kA |
| Bemessungsdauerstrom (Iu) | 3200 A |
| Bemessungsspannung (Ur) | 900 V |
| Anmerkungen | E9 |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E4.2 |
| Klemmenanschlussart | rückseitig waagerecht |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200097B0201 |
| 1SDC200074B0201 | |
| Konformitätserklärung - CE | 9AKK107680A4889 |
| Montage- und Betriebsanleitung | 1SDH001000R0002 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Nein |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 900 V |
| Bemessungsbetriebsspannung (EF001435) | 900 V |
| Bemessungsdauerstrom Iu (EF001389) | 3200 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 3200 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 3200 A |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Ja |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Geeignet für Zwischenbau (EF007264) | Nein |
| Farbe des Betätigungselements (EF007167) | sonstige |
| Ausführung des Betätigungselements (EF006976) | Drucktaster |
| Verriegelbar (EF006281) | Ja |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Schutzart (IP), frontseitig (EF003118) | IP30 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
